2-DIN Kit mit Fach VW T5 2003-2015/Touareg 2003-2010 LFB

2-DIN Kit mit Fach VW T5 2003-2015/Touareg 2003-2010 LFB

Radioblende 2-DIN mit Fach und Radioanschlusskit Lenkradfernbedienung VW
acv Premiumqualität

• Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
• Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.

• Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.

• Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
• Lenkradfernbedienung Radioanschlusskits stellen alle erforderlichen analogen Signale für den Berteib eines Nachrüstradios zur Verfügung.
• Es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.
• Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VW > ISO
• Anschluss: Fakra(m)(Set) > DIN(m)
• Anschluss OEM Lenkradfernbedienung > 42arc100
• Dipschalterstellung prüfen
• Fahrzeuge ohne OEM Soundsystem
• Fahrzeuge mit OEM Soundsystem im Lieferumfang:
• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26

Für folgende Fahrzeuge geeignet:

• VW Caravelle (7H) 10/2004 – 09/2009**
• VW Caravelle (7H) 09/2009 – 05/2015*
• VW Multivan (7H) 02/2003 -09/2009
• VW Multivan (7H) 09/2009 – 05/2015*
• VW T5 Transporter (7H) 08/2003 – 09/2009**
• VW T5 Transporter (7H) 09/2009 – 05/2015*/**
• VW Touareg I (7L) 06/2003 – 11/2006***
• VW Touareg I (7L) 11/2006 – 02/2010***
• *Fahrzeuge ohne Golf V/IV Style OEM Gerät
• **Fahrzeuge ohne Radiovorbereitung
• **Fahrzeuge ohne 1-DIN OEM Gerät
• **Fahrzeuge ohne 2-DIN Delta 6 OEM Gerät
• **Fahrzeuge ohne 2-DIN MCD / MFD1 OEM Navigation
• ***Aluminiumquersteg des OEM Instrumententrägers mit Werkstattmitteln bearbeiten/entfernnen / neue Schraubpunkte
• Farbe: schwarz
• Einbauausschnitt Radiodisplay 2-DIN: 173 mm x 98 mm
• Folgende Signale werden zur Verfügung gestellt:
• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung
• CAN Bus Aktivierung OEM Soundsystem

Anschlusskabel für folgende Radiohersteller:

• Alpine 3,5mm Klinkenanschluss
• Blaupunkt 2010> 3,5mm Klinkenanschluss (Sony/Pioneer)
• Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss (China HU)
• China HU Key1 / Key2 / (GND) Anschluss
• Clarion 3,5mm Klinkenanschluss
• Digital Dynamics Einkabelanschluss
• ESX Key1 / Key2 Anschluss (China HU)
• JVC 3,5mm Klinkenanschluss
• JVC Einkabelanschluss (Kenwood)
• Kenwood Einkabelanschluss
• Kenwood 2017> 3,5mm Klinkenanschluss (Pioneer/Sony)
• Kenwood 2020> Key1 / Key2 / GND Anschluss (China HU)
• Pioneer 3,5mm Klinkenanschluss
• Snooper Key1 / Key2 Anschluss (China HU)
• Sony 3,5mm Klinkenanschluss
• XZent Einkabelanschluss
• Zenec Einkabelanschluss

DIP Schaltereinstellung 42cx401:

• Alpine > OFF/OFF/OFF
• Blaupunkt 2010> > OFF/ON/OFF (OFF/ON/ON)
• China HU > OFF/ON/OFF
• Clarion > ON/ON/OFF
• Digital Dynamics > OFF/OFF/ON
• ESX > OFF/ON//OFF
• JVC > ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)
• JVC > ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)
• Kenwood > ON/ON/ON (Einkabelanschluss)
• Kenwood 2017> OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)
• Kenwood 2020> OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)
• Pioneer > OFF/ON/ON
• Snooper > OFF/ON/OFF
• Sony > OFF/ON/ON
• XZent > OFF/OFF/ON
• Zenec > OFF/OFF/ON

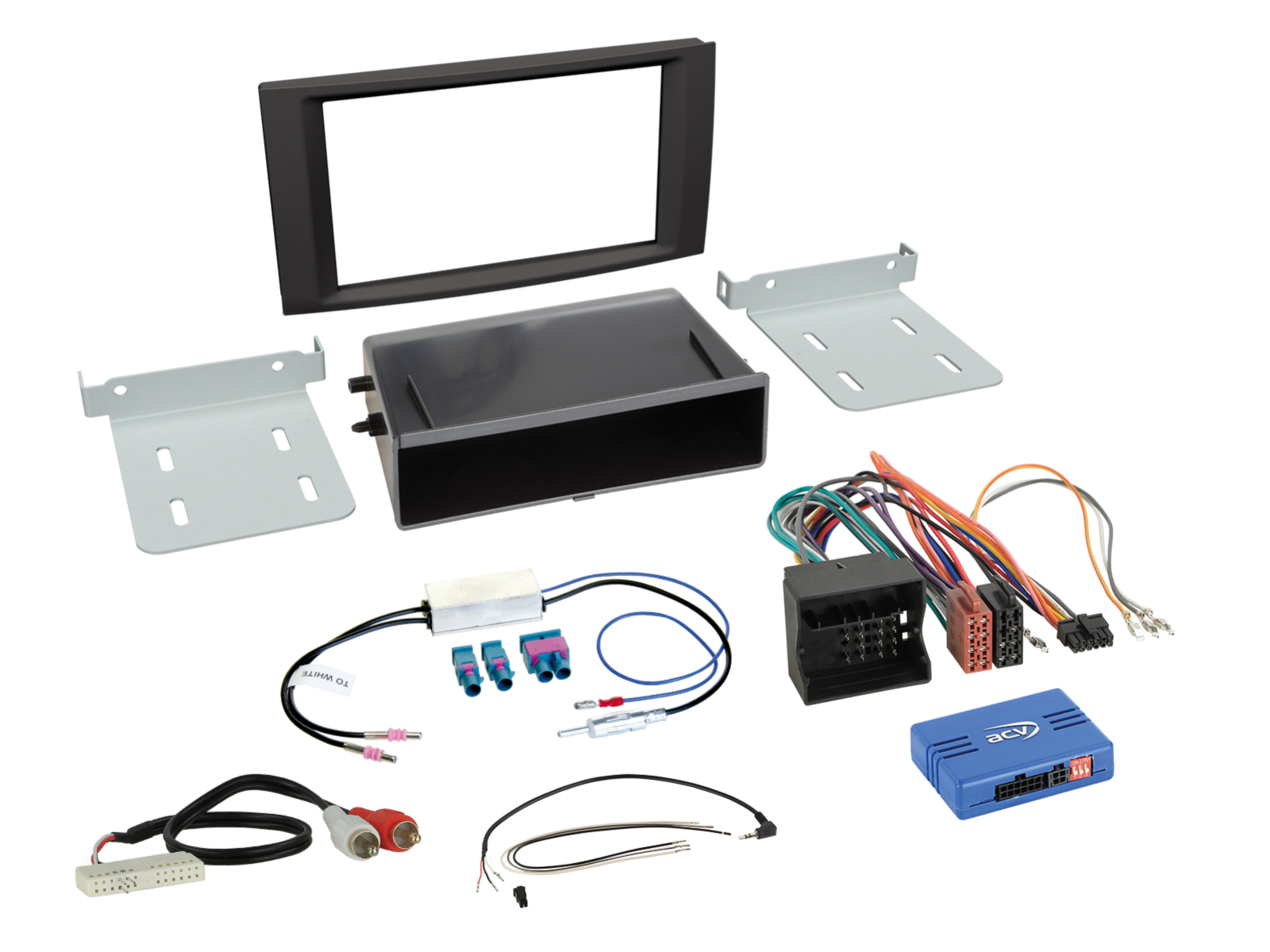

Lieferumfang:

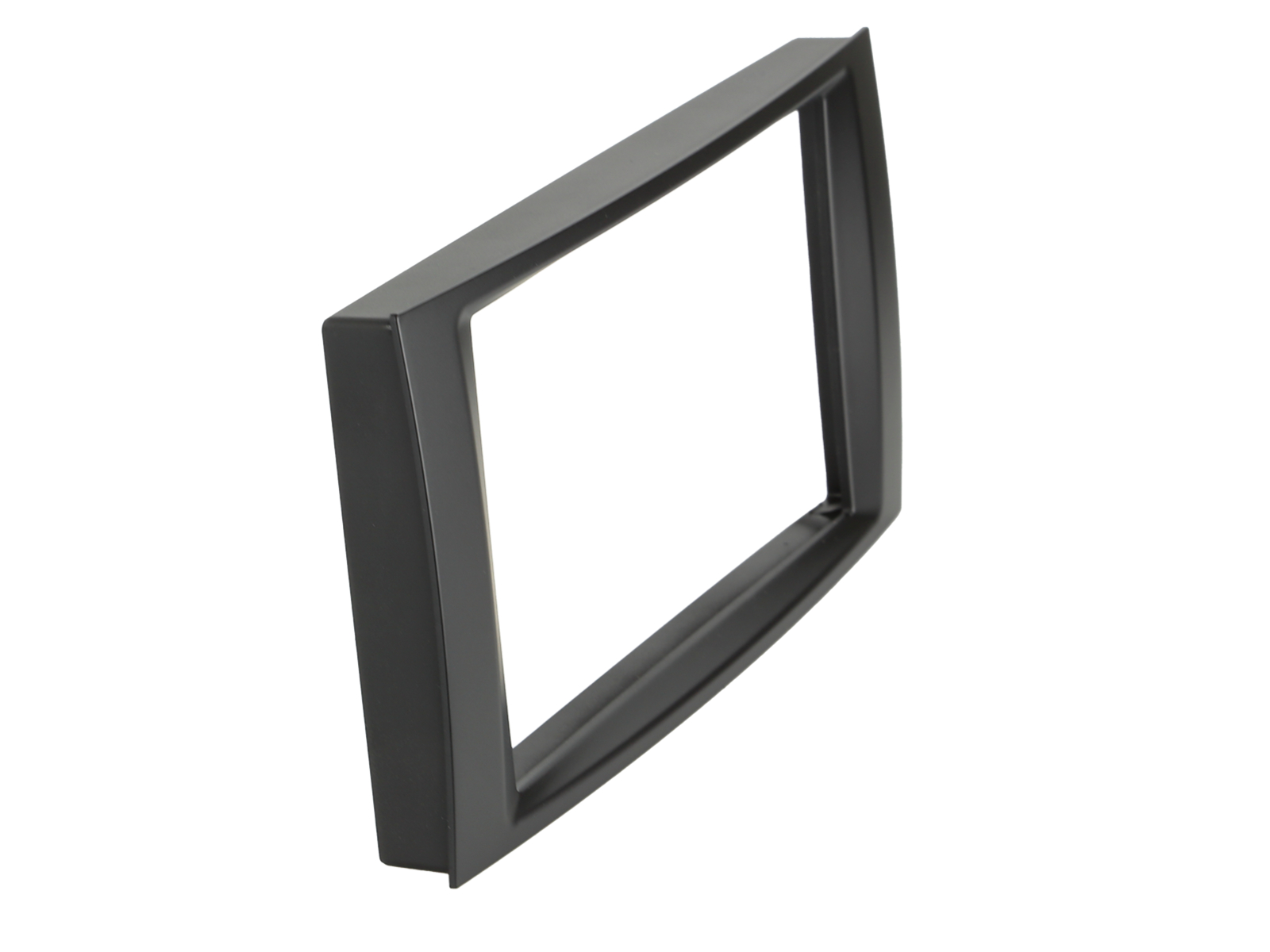

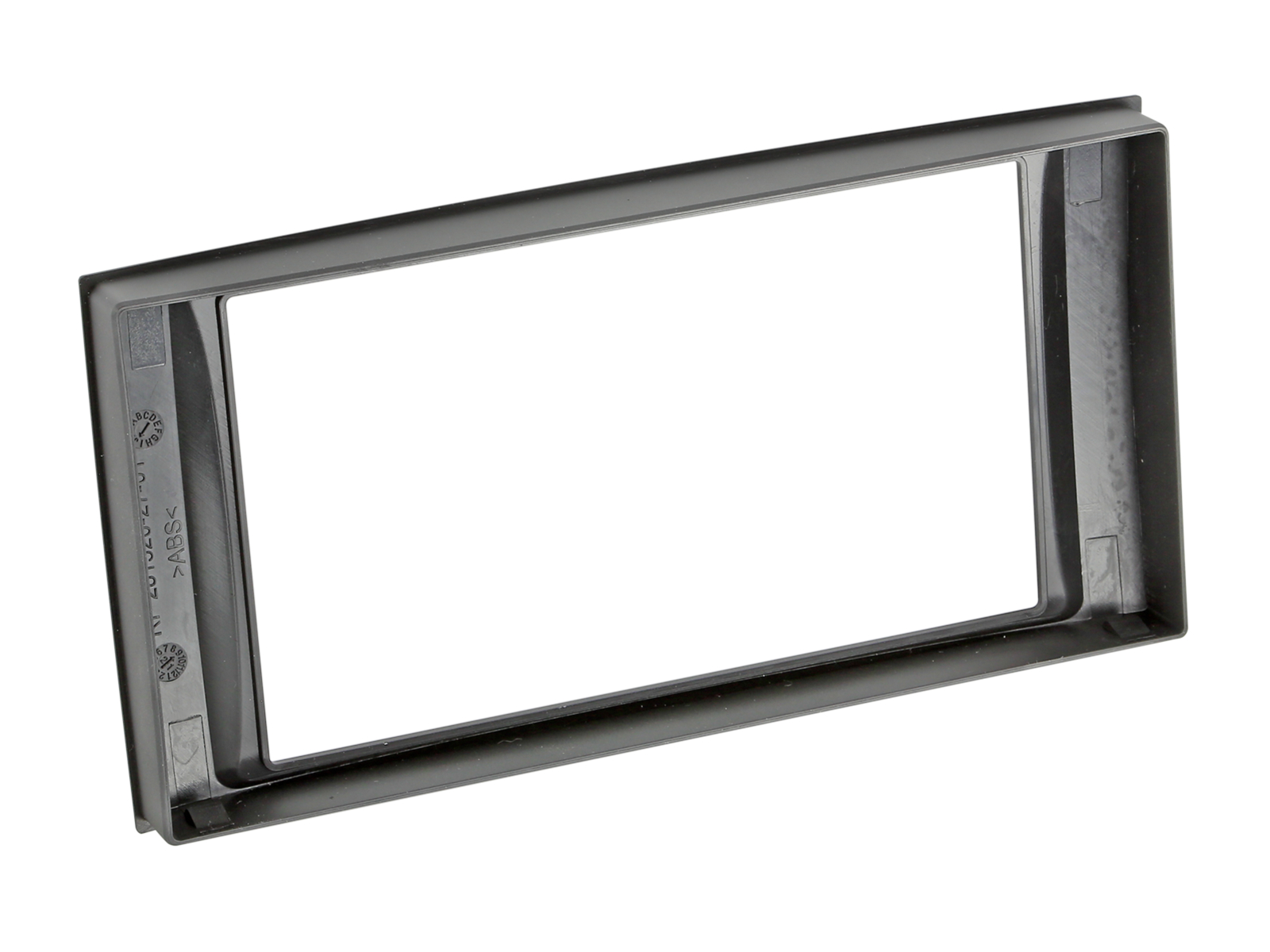

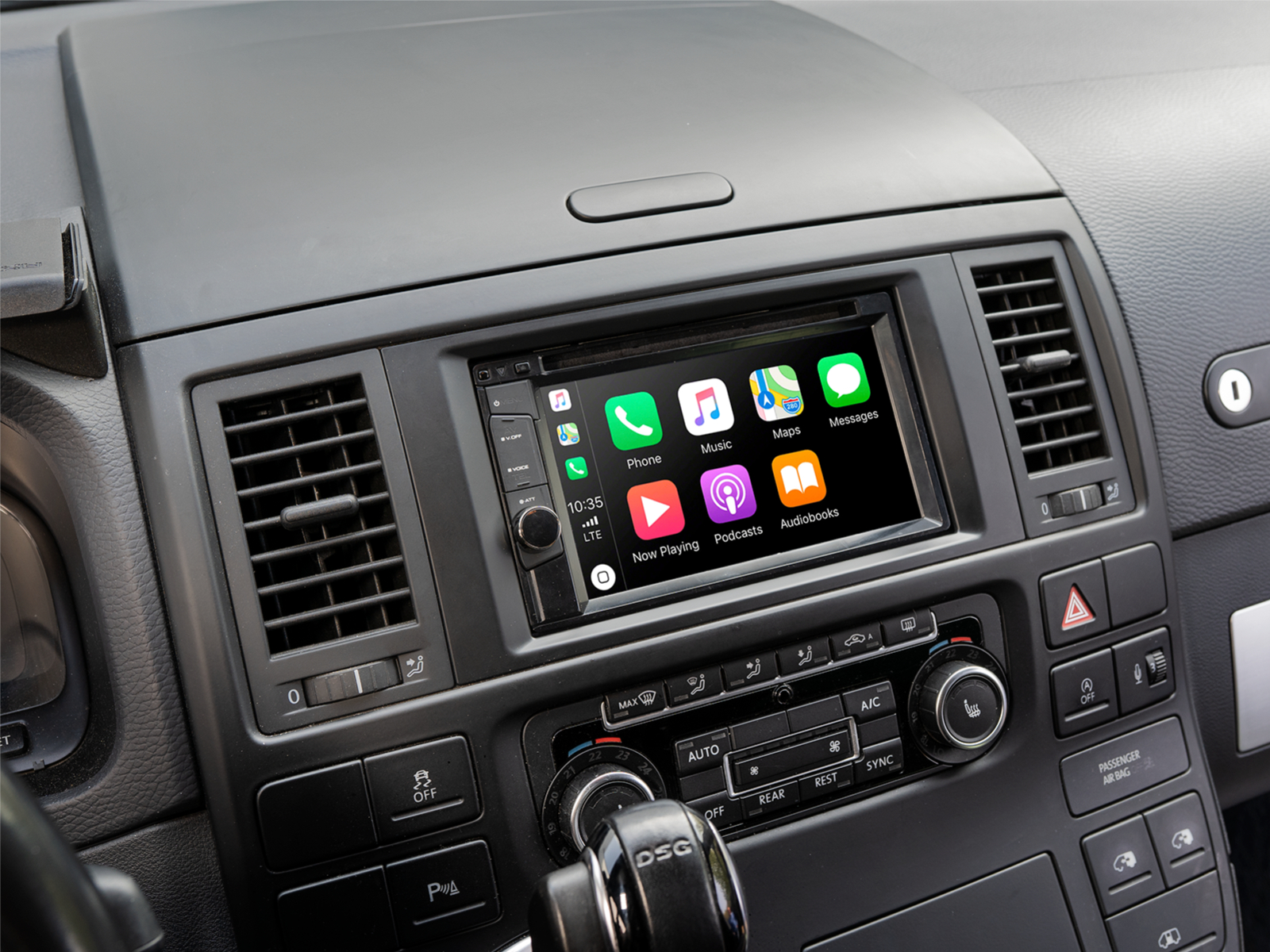

• 2-DIN Radioblende mit Fach VW T5/Touareg > Artikel: 281320-27-2

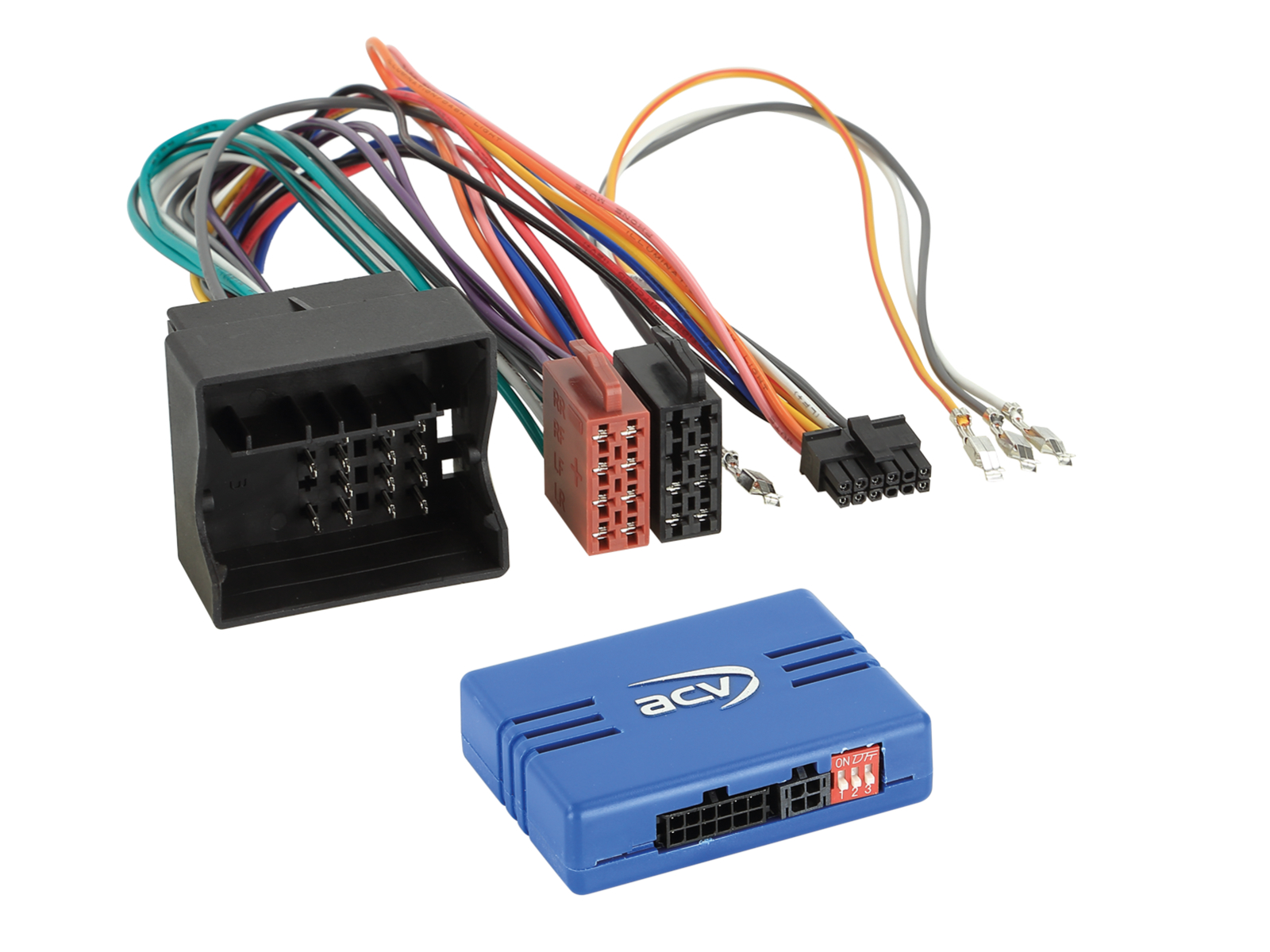

• LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
• LFB 42a/CX401 Kabel > Multilead diverse Geräte > Artikel: 42arc100
• Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26

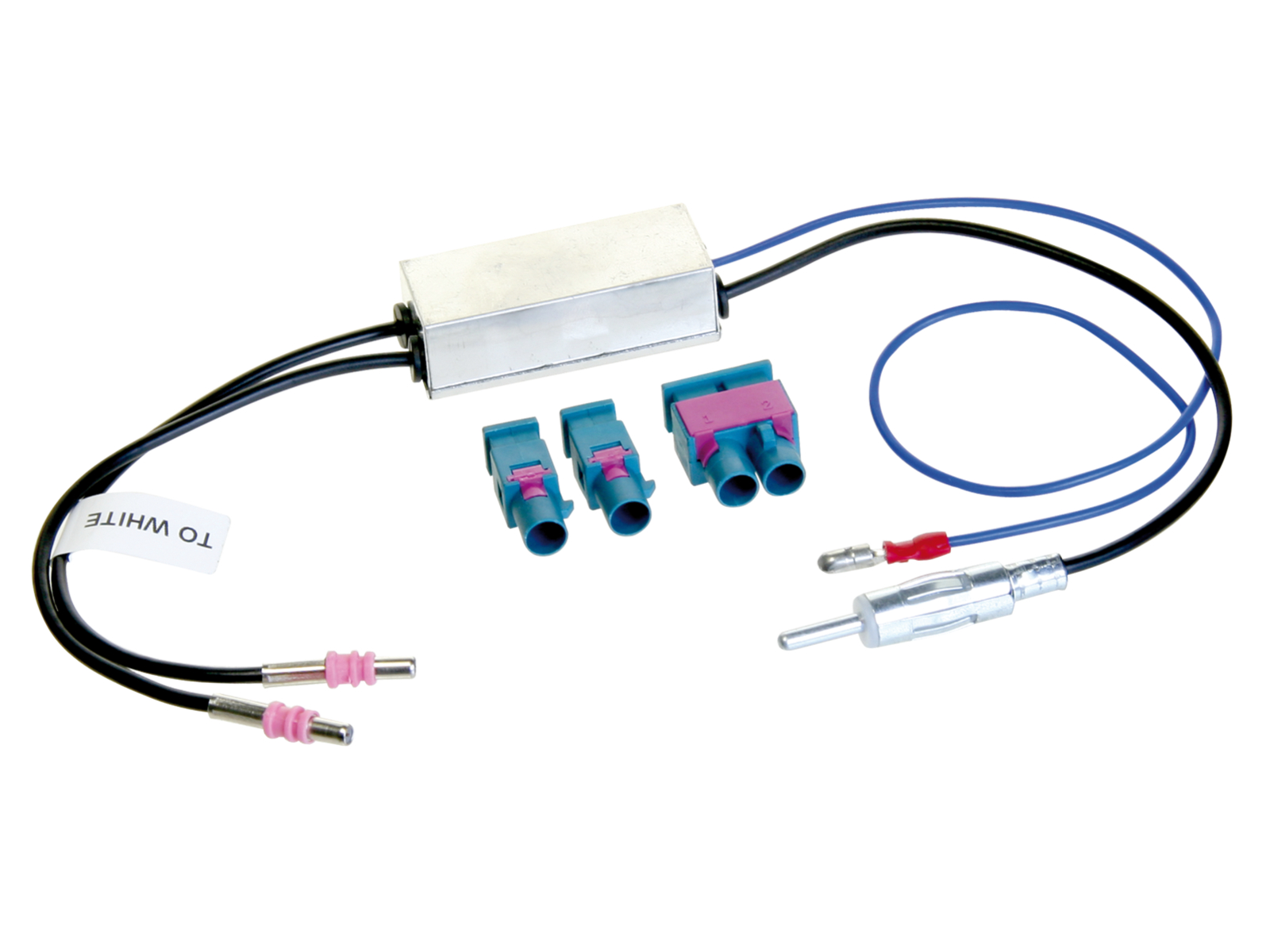

• Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom > Artikel: 1524-70

Optional:

• Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W: 241000-10-1

Dokumente

99484_Bedienungsanleitung.pdf
