Aktivsystemadapter Mercedes diverse Fahrzeuge D2B Cinch

Aktivsystemadapter Mercedes diverse Fahrzeuge D2B > Cinch

Aktivsystemadapter Mercedes

• Aktivsystemadapter dienen der Aufrechterhaltung von werksseitig verbauten Soundsystemen.
• Dies ermöglicht den Anschluss von Nachrüstradios an ein fahrzeugeigenes Aktivsystem unter Beibehaltung des OEM Verstärkers und der angeschlossenen Lautsprecher durch Adaption, Anpassung oder Wandlung der Ausgangssignale der Signalquelle an den Signaleingang des OEM Verstärkers.
• Je nach Fahrzeug und verbautem OEM Aktivsystem können verschiedene Funktionen wie zum Beispiel Fader oder Klang- und Subwoofereinstellungen wegfallen.
• In Einzelfällen kann in Abhängigkeit des OEM Systems und des Nachrüstradios ein erhötes Rauschen oder ein Ein- oder Ausschaltgeräusch auftreten.
• Vor der Endmontage auf Funktion prüfen.

Für folgende Fahrzeuge geeignet:

• Mercedes C-Klasse (W203) 03/2000 – 01/2005
• Mercedes CL-Klasse (C215) 06/1999 – 02/2004*
• Mercedes CLK-Klasse (A209/C209) 03/2002 – 04/2005
• Mercedes E-Klasse (W210) 06/1999 – 12/2002
• Mercedes ML (W163) 06/2001 – 07/2005
• Mercedes M-Klasse (W163) 06/2001 – 07/2005
• Mercedes S-Klasse (W220) 11/1998 – 09/2005
• Mercedes SLK (R170) 03/2000 – 01/2004

• *Fahrzeuge mit Comand OEM Navigation mit 2 Drehreglern links/rechts
• *Fahrzeuge ohne Comand OEM Navigation mit 1 Drehregler links / Schaltwippe rechts

Optional:

• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO: 42a-1190-001
• LFB diverse Fahrzeuge universal CAN Bus: 42-1000-001

Hinweis:

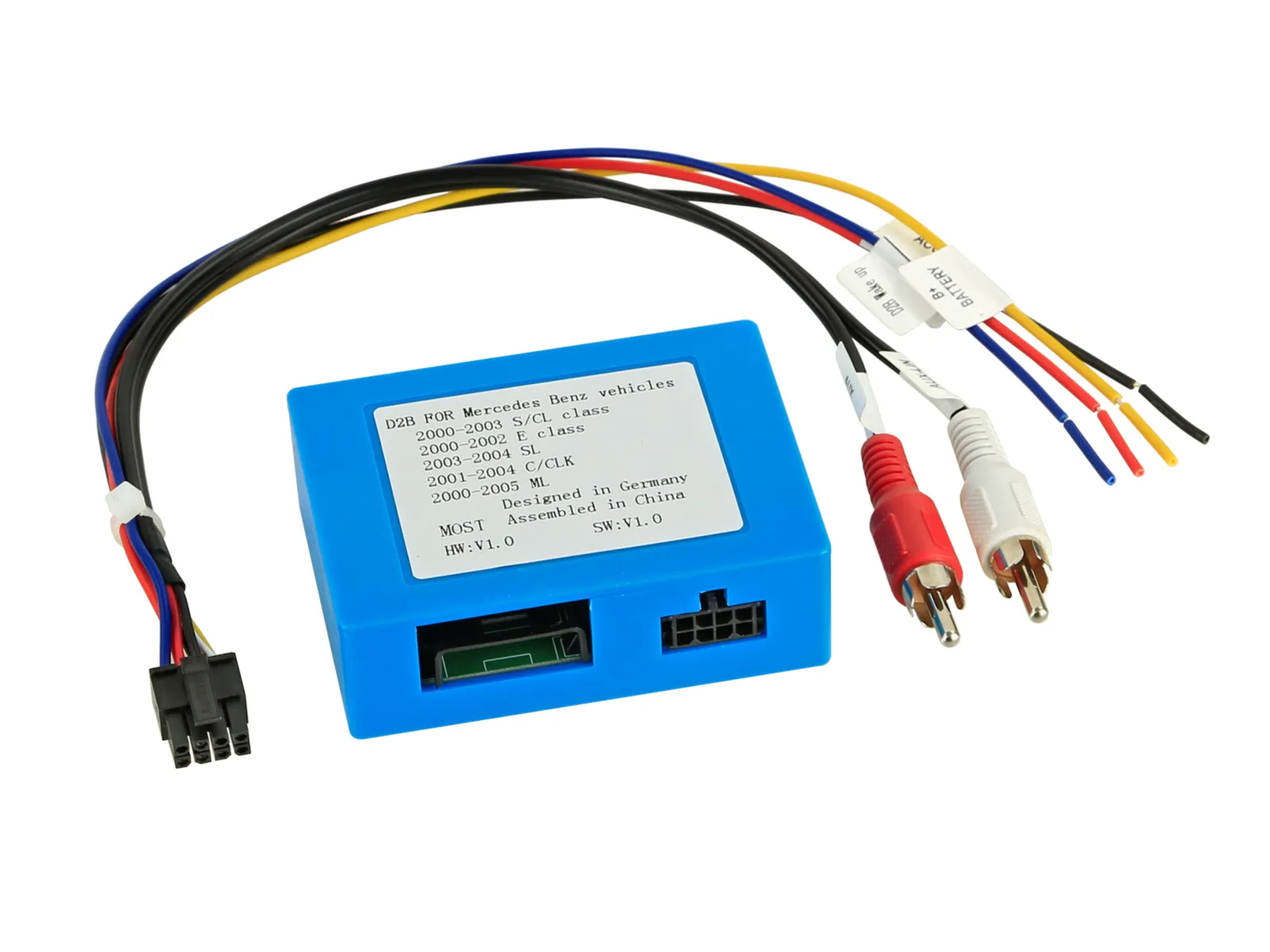

• Anschluss: OEM Soundsystem D2B > Cinch(m) rot/weiß

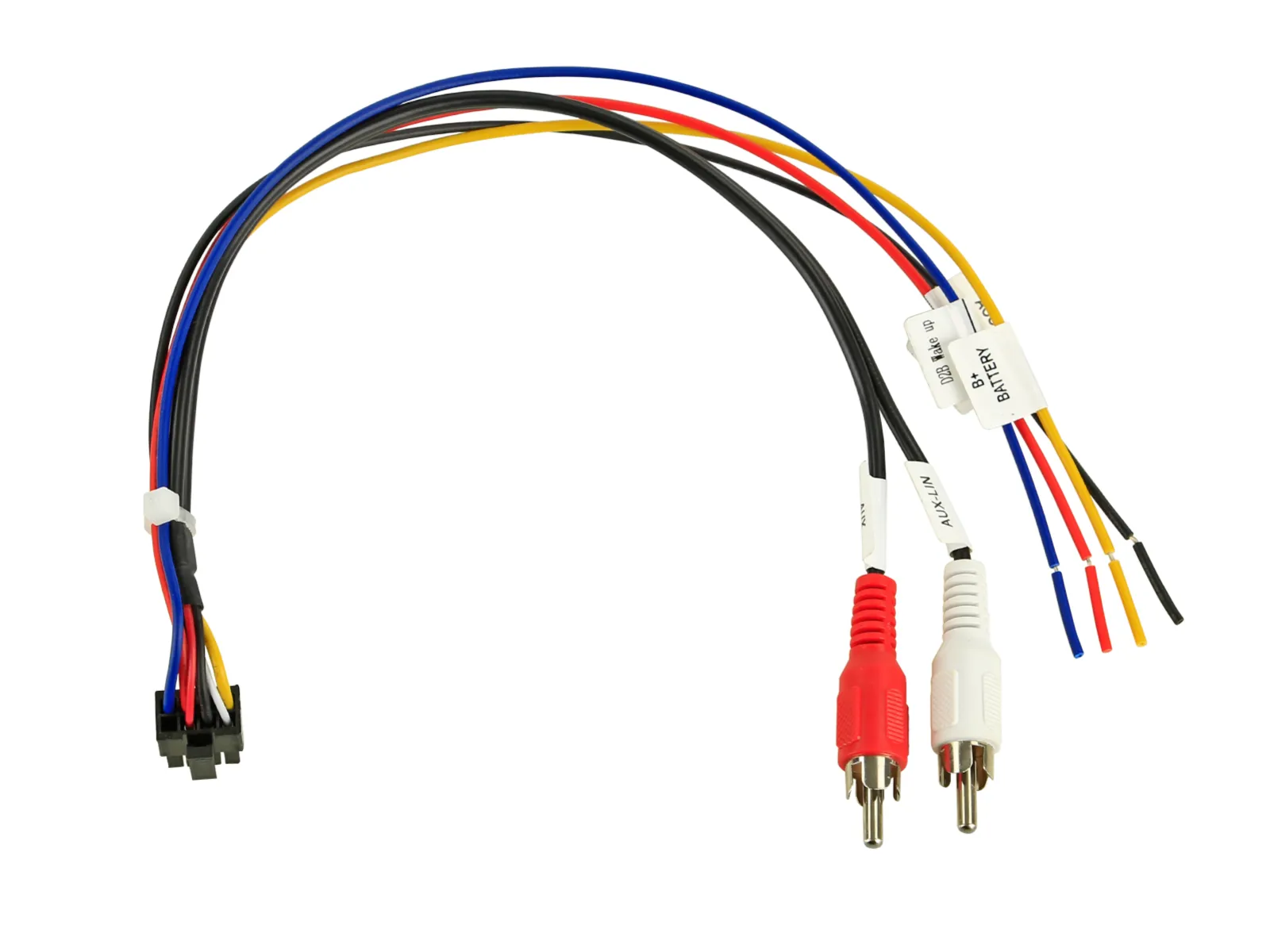

• Anschluss: lose Kabel
• Entfernen von CD-Wechsler / TV-Tuner / Telefonmodul / Navigationsmodul und weiteren Komponenten und Schließen des D2B Rings:
• Lichtwellenleiter Verbinder D2B-Ring > Artikel: 771000-2104

• Fahrzeuge mit ISO/18 Pin AMP Stecker
• Fahrzeuge mit ISO/10 Pin Mini-ISO Stecker
• Fahrzeuge Mercedes SL-Class (R230) 08/2001 – 02/2006 nicht kompatibel
• Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät mit ISO / 10 Pin ISO Stecker
• Fahrzeuge mit D2B OEM Lichtleiter Soundsystem
• Fahrzeuge ohne 40 Pin Quadlock Stecker
• Fahrzeuge Japan-Reimport nicht alle Softwarevarianten unterstützt
• Fahrzeuge ohne Audio 50 Comand NTG1 / NTG2 / NTG 2.5 / NTG3 OEM Sat Nav
• Fahrzeuge ohne MOST25 Lichtleiter System

• gelb: +12V Dauerstrom Klemme 30
• schwarz: Masse Klemme 31
• rot: +12V geschaltet Zündungsstrom Klemme 15 / alternativ bei Ausschaltgeräüschen +12V Antennenremote
• blau: Amp Datenausgang > D2B Wakeup Anschluss
• blau: kein +12V Eingang

• Fahrzeuge mit Comand 2.0 / 2.5 OEM Navigation CD-Wechsler:
• CD-Wechsler +12V Remote / Klemme 15 8 Pin C1 Stecker > Pin 6
• CD Wechsler Masse / Klemme 31 8 Pin C1 Stecker > Pin 5
• vor Installation mit OEM Gerät überprüfen
• Fahrzeuge mit Audio 10 / Audio 30 OEM Gerät / 10 Pin ISO Stecker
• CD-Wechsler +12V Remote / Klemme 15 10 Pin ISO Stecker > Pin 5
• CD Wechsler Masse / Klemme 31 10 Pin ISO Stecker > Pin 6
• vor Installation mit OEM Gerät überprüfen
• Cinch(m) rot/weiß > Front-Vorverstärkerausgang Nachrüstradio:
• Faderfunktion nicht unterstützt

Dokumente

99440_Bedienungsanleitung.pdf
