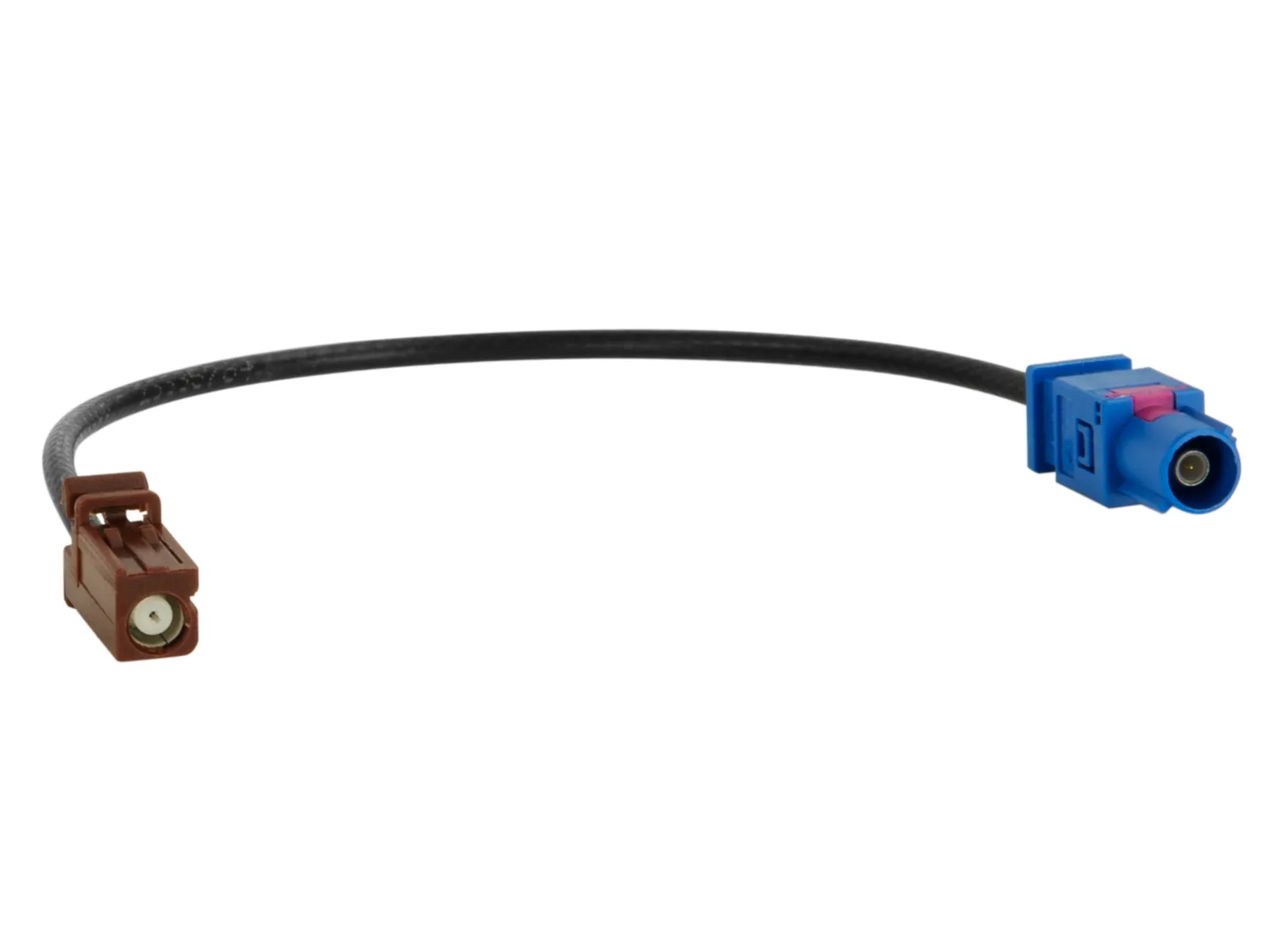

Antennenadapter Fakra CmGT16f Pioneer LEONI/ROKA

Antennenadapter Fakra C(m)>GT16(f) Pioneer LEONI/ROKA

Antennenadapter

Antennenkabel, Verlängerungen und Antennenadapter der LEONI Serie zeichnen sich durch die Verwendung von LEONI Koaxialkabeln und hochwertigen OEM Steckern des deutschen Herstellers ROKA aus.

LEONI als weltweit agierendes und zertifiziertes Unternehmen im Bereich von Fahrzeugleitungen aller Art, Mitglied in internationalen Fachkreisen und Kabelzulieferer aller Hersteller, bietet unter anderem LEONI Dacar Koaxialkabel zur Daten- und Signalübertragung nach höchsten OEM Standards und Freigaben.

ROKA (RObert KArst) ist als mittelständiges Unternehmen ISO/TS 16949 zertifiziert und erfüllt hiermit Zusatzanforderungen als Zulieferer der Automobilindustrie und ist von allen Fahrzeugherstellern anerkannt.
Als Mitglied des Facharbeitskreises Automobil > FAKRA ist ROKA maßgeblich an der herstellerübergreifenden Entwicklung von Antennenkabel-Steckverbindersystemen beteiligt.

LEONI Koaxialkabel mit besten Kopplungswiderstands- und Schirmdämpfungseigenschaften bei geringer Signaldämpfung, verlustarm und störungssicher für maximalen Empfang.

FAKRA OEM Stecker und hochwertige acv Anschlüsse mit maximaler Kontaktsicherheit.

Hinweis:

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Technische Daten:

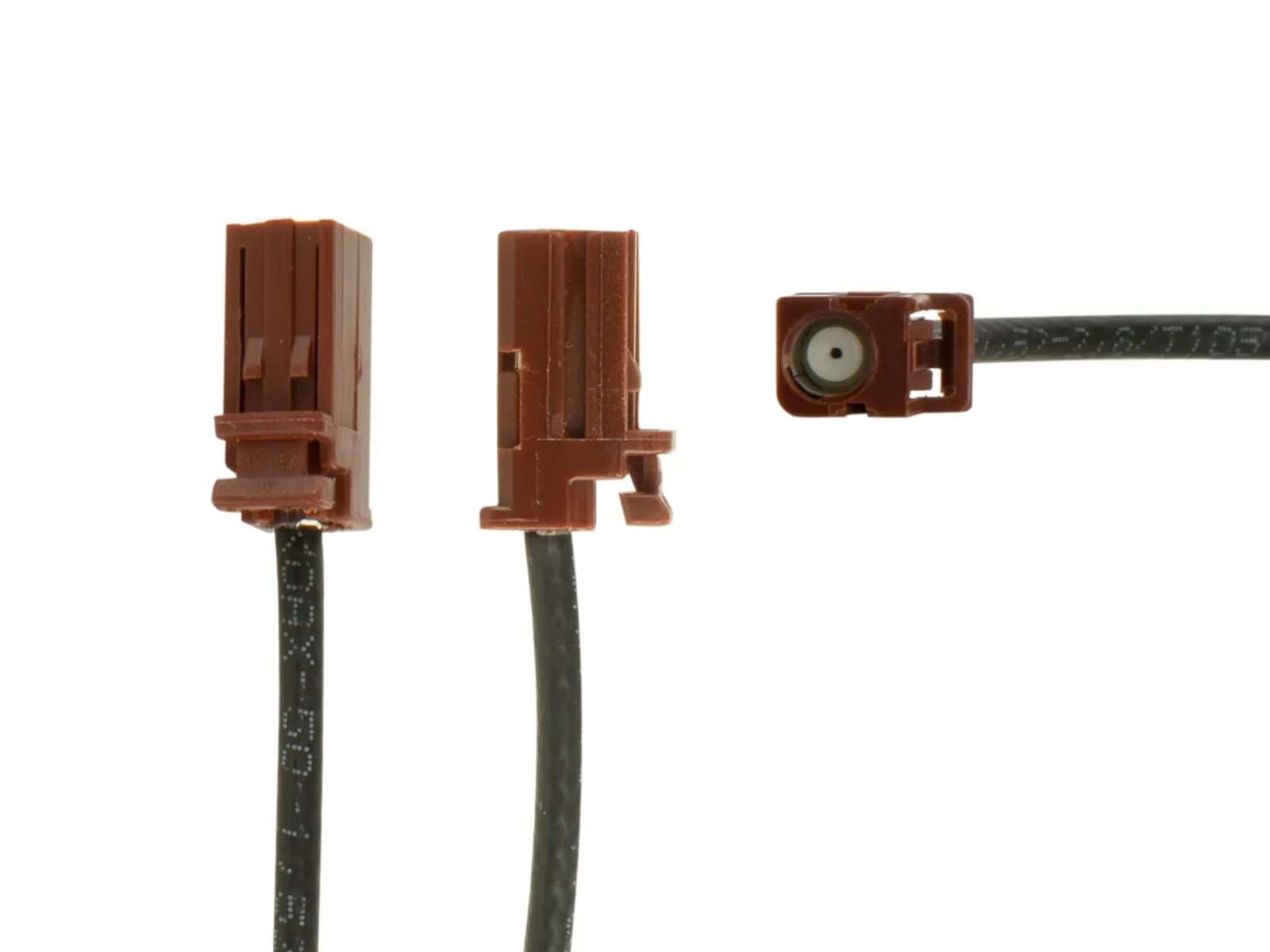

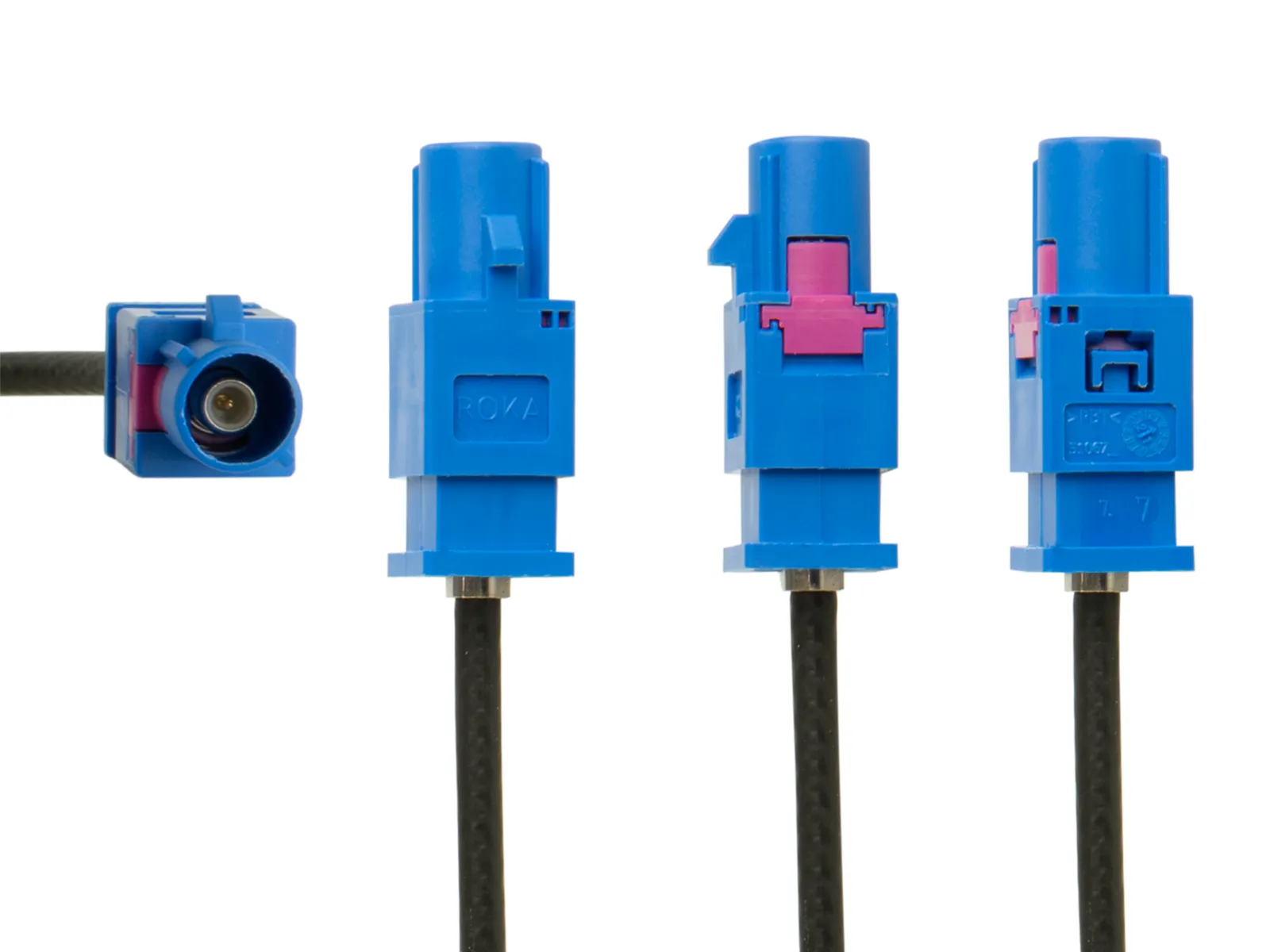

Anschluss: Fakra C(m) >GT16(f)-1S-HU(f)
Länge: 20 cm

Aufbau:
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40%iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfoliekaschiert
Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602
Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazität bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkürzungsfaktor: ca. 66%
Schirmdämpfung: 75 dB min.

Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d

Für folgende Anwendung:

GPS Radioanschluss Adapter
GPS Antenneninstallation

Für folgende Geräte:

Pioneer > GPS Antennenanschluss grün
