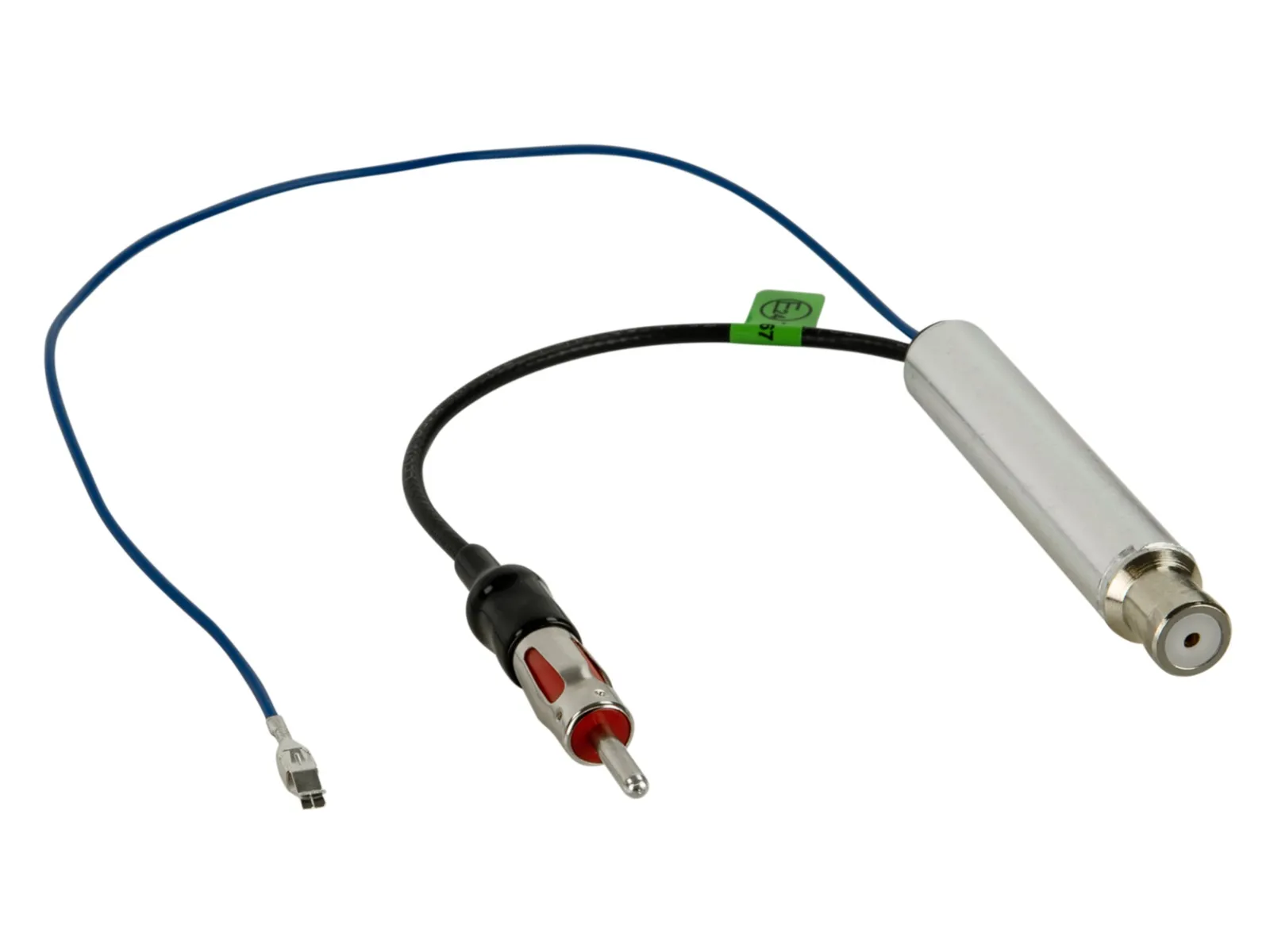

Antennenadapter ISO(f)>DIN(m) 12V Phantom LEONI

Antennenadapter ISO(f)>DIN(m) 12V Phantom LEONI

Antennenkabel, Verlängerungen und Antennenadapter der acv LEONI Serie zeichnen sich durch die Verwendung von LEONI Coaxialkabeln aus.

LEONI als weltweit agierendes und zertifiziertes Unternehmen im Bereich von Fahrzeugleitungen aller Art, Mitglied in internationalen Fachkreisen und Kabelzulieferer aller Hersteller, bietet unter anderem LEONI Dacar Coaxialkabel zur Daten- und Signalübertragung nach höchsten OEM Standards und Freigaben.

LEONI Coaxialkabel mit besten Kopplungswiderstands- und Schirmdämpfungseigenschaften bei gerigner Signaldämpfung, verlustarm und störungssicher für maximalen Empfang.

Hochwertige acv Anschlüsse mit maximaler Kontaktsicherheit.

 Hinweis:

 blau: +12V geschaltet Antennenremote

Fahrzeuge ohne Antennenremote im ISO Stecker

Bei Empfangsproblemen:

Empfang mit OEM Gerät prüfen

Antennenkabel und Antennendapter auf Durchgang prüfen

+12V Phantomspeisung Adapterausgang prüfen

+12V Antennenremotealternativbelegung mit OEM Gerät prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen

Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen

Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Technische Daten:

+12V Phantomspeisung

Anschluss: ISO(f) > DIN(m)

Länge: 25cm

Aufbau

Kabel: LEONI Dacar

Leiter: Staku-Litze blank 40%iACS

Dielektrikum: XPE Naturfarbe

Schirmung 1: Aluniniumfolie kaschiert

Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602

Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur

Leiterwiderstand: 317 Ohm/km

Kapazität bei 1 kHz: 106 pF/m

Wellenwiderstand: 50 Ohm +/- 3 Ohm

Verkürzungsfaktor: ca. 66%

Schirmdämpfung: 75 dB min.

Mechanische Eigenschaften

Leitungsgewicht: ca. 12,4 kg/km

Biegeradius einfach: 3 x d

Biegeradius mehrfach: 10 x d

Für folgende Anwendung:

Antenne > Radioanschluss Adapter

Für folgende Fahrzeuge:

 Audi

Audi A2 (8Z) 11/1999 – 07/2005*

Audi A3 (8L) 06/2000 – 05/2003

Audi A3 (8P) 03/2003 – 04/2005*

Audi A4 (B5/8D) 02/1999 – 08/2001

Audi A4 (B6/8E) 11/2000 – 05/2005

Audi A4 (B7/8E) 11/2004 – 02/2009*

Audi A6 (B4/C5) 03/1997 – 08/2005

Audi A6 (B4/C5) 05/2001 – 03/2006*

Audi A8 (D2/4D) 11/1998 – 11/2002*

Audi TT (8N) 06/1998 – 05/2006*

Ford

Ford Galaxy I (WGR) 03/2000 – 05/2006**

Seat

Seat Alhambra (7M) 07/2000 – 08/2010

Seat Arosa (6H) 04/1997 – 12/2000

Seat Arosa (6H) 12/2000 – 06/2004

Seat Cordoba (6K) 08/1999 – 01/2003

Seat Cordoba (6L) 20/2003 – 12/2008

Seat Ibiza (6L) 01/2002 – 04/2006

Seat Ibiza (6L) 04/2006 – 01/2009

Seat Leon (1M) 12/1999 – 05/2007

Seat Toledo (1M) 04/1999 – 01/2005

Skoda

Skoda Fabia I (6Y) 01/2000 – 07/2004

Skoda Fabia I (6Y) 07/2004 – 12/2007

Skoda Felicia (791/795) 03/1998 – 12/2001

Skoda Octavia I (1U) 03/1997 – 09/2000

Skoda Octavia I (1U) 09/2000 – 09/2004

Skoda Superb (3U) 01/2002 – 09/2006

Skoda Superb (3U) 06/2006 – 04/2008

VW

VW Bora (1J5/1JM) 09/1998 – 12/2004

VW Caravelle (7H) 10/2004 – 09/2009***

VW Golf IV (1J) 07/1997 – 08/2004

VW Golf IV Variant (1J) 04/1999 – 10/2006

VW Lupo (6X) 09/1998 – 06/2005

VW Multivan (7H) 02/2003 -09/2009***

VW New Beetle (9C) 10/1998 – 06/2005

VW New Beetle (9C) 08/2005 – 12/2010

VW Passat (B5) 07/1996 –  09/2000

VW Passat (B5) 09/2000 – 06/2005

VW Polo IV (9N) 09/2001 – 03/2005

VW Sharan I (7M) 05/2000 – 11/2004

VW Sharan I (7M) 011/2004 – 03/2010

VW Transporter T4 (T4) 01/1996 – 04/2003

VW Transporter T5 (7H) 08/2003 – 09/2009***

*Fahrzeuge mit Symphony 1-Din OEM Gerät Antennenadapter ISO(f)/Fakra(m)>DIN(m) 12V Phantom > Artikel: 1524-26

**Fahrzeuge mit VAG MCD / MFD 1 OEM Navigation / ISO Stecker

***Fahrzeuge mit VAG MCD / MFD 1 OEM Navigation / 1-DIN OEM Gerät / ISO Stecker / Radiovorbereitung
