ATTB 3761.06 Dachantenne FM/DAB/GPS inkl. Alle 3 stk. Adapterkabel 6.5 m

ATTB 3761.06 Dachantenne FM/DAB/GPS inkl. Alle 3 stk. Adapterkabel 6.5 m

Kurzinfo zu 3761.01 Dachantenne  SET (AM, FM, DAB+, GPS)

• Dachantenne für den Rundfunk- und GPS-Empfang
• Geräuscharmer Antennenstab
• Aktive Antenne mit getrennter Signalführung
• Kabeltyp: RG 58
• Dienste: AM/FM, DAB+, GPS
• Konnektoren: FAKRA(m) G, FAKRA(m) B, FAKRA(m) C

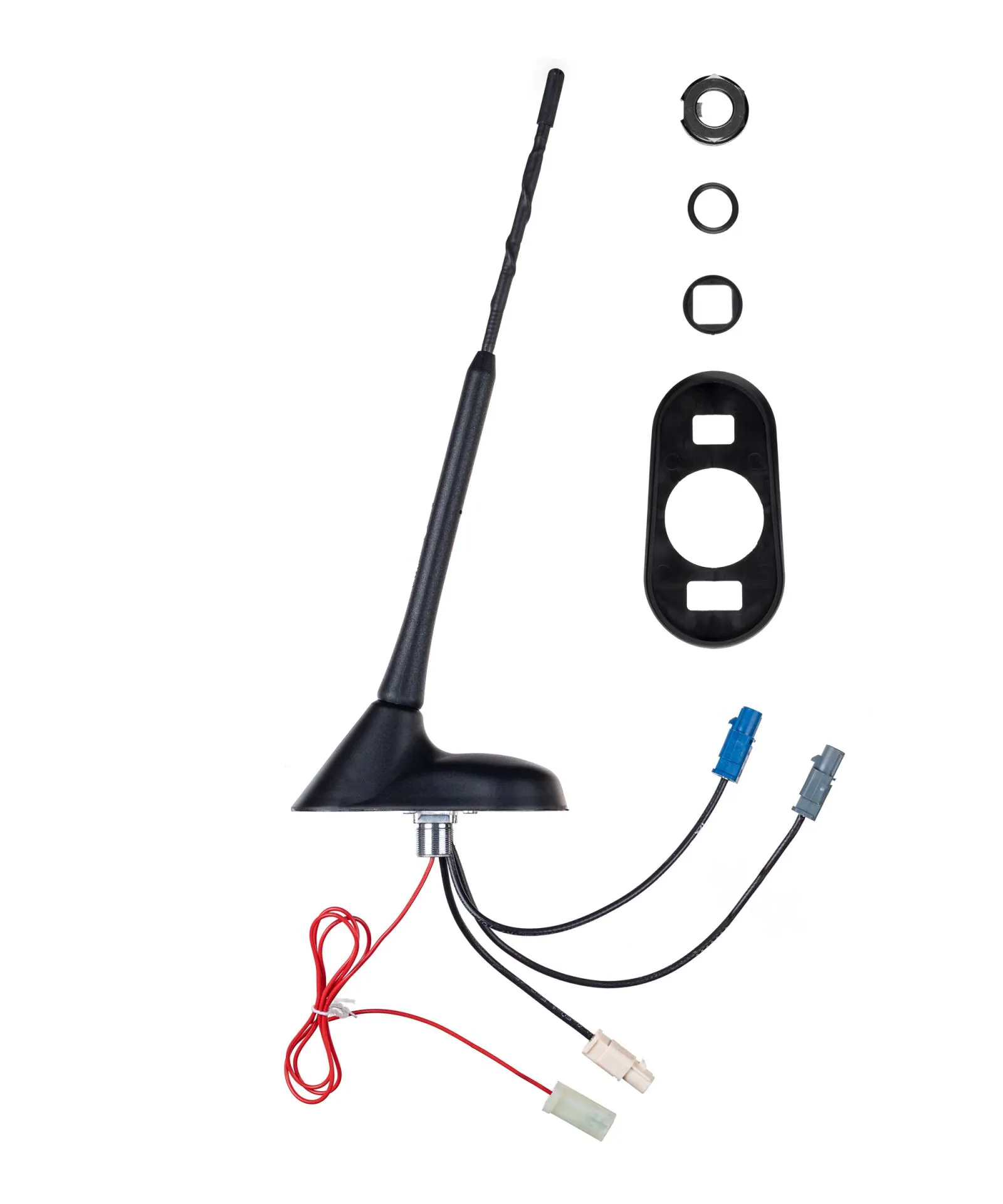

Lieferumfang

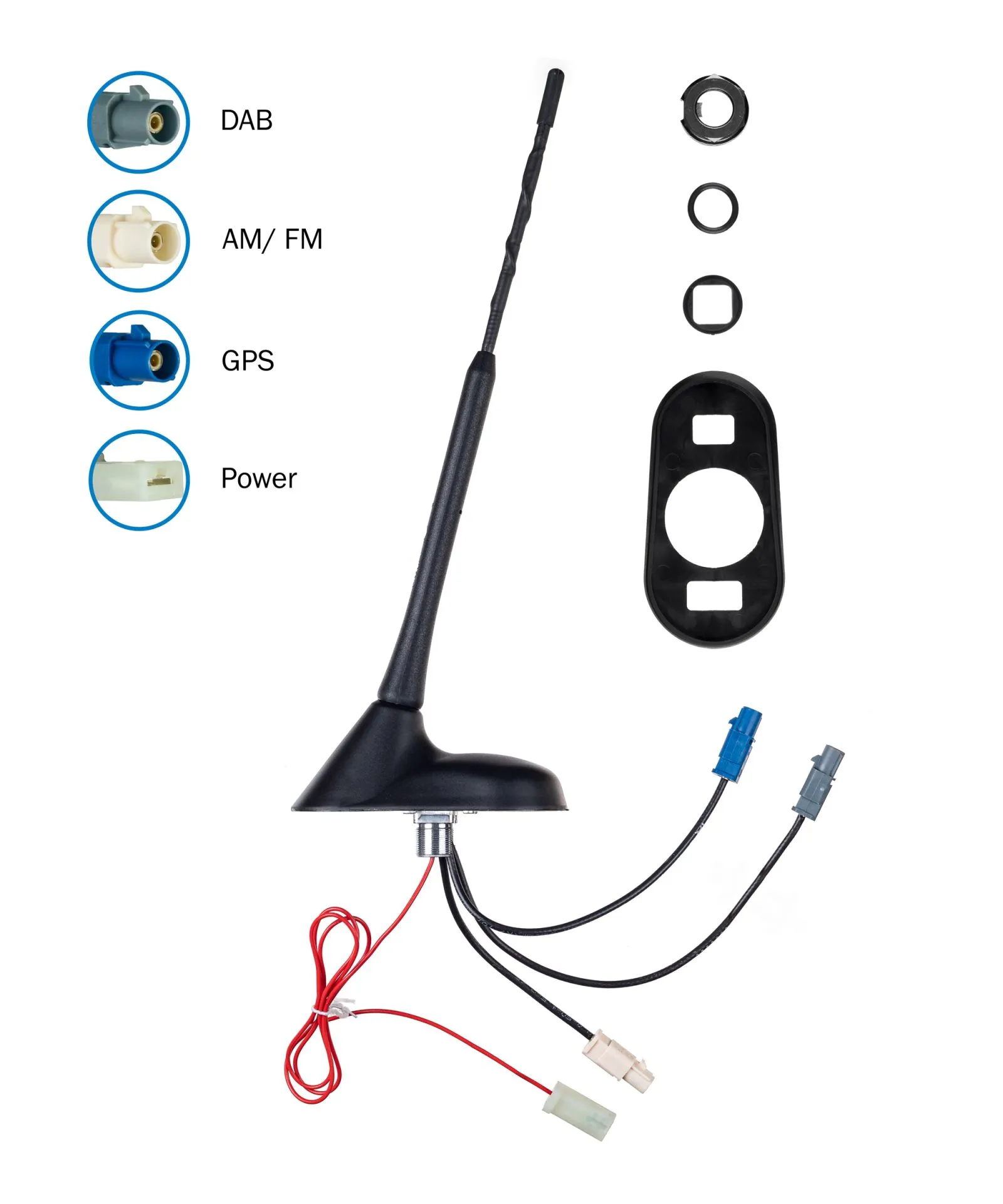

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)

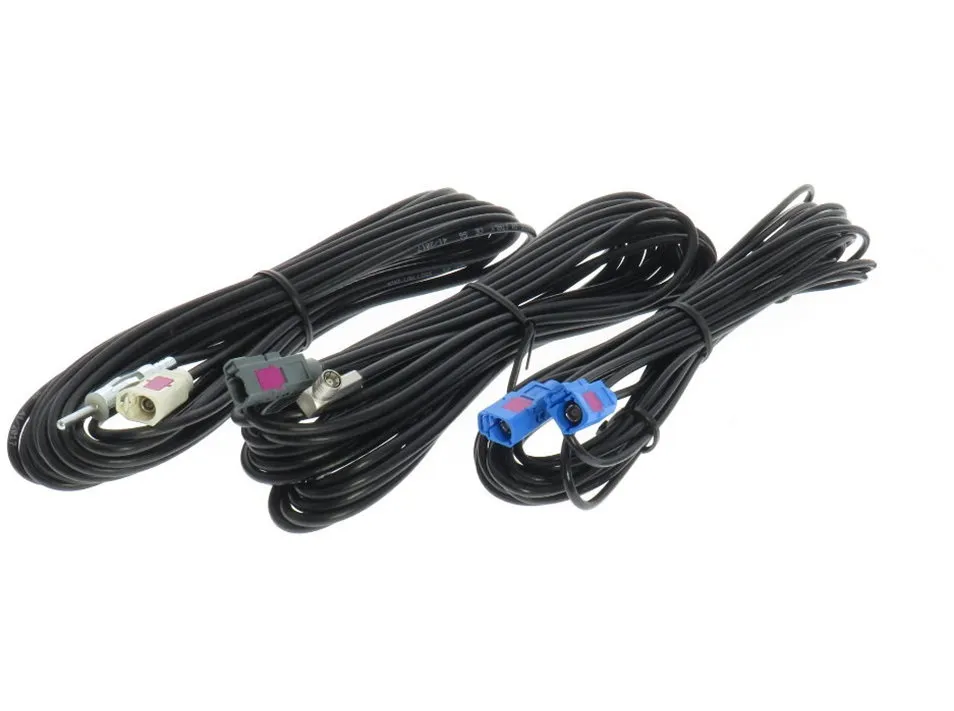

• 1 x UKW Anschlusskabel DIN, 6,5 m Länge, RG 58.
• 1 x DAB-Anschlusskabel SMB (f) Winkel, 6,5 m Länge, RG 58.
• 1 x GPS – Anschlusskabel FAKRA(f)-C/FAKRA(f)-C 6,5 m Länge, RG 58.

Höchste Qualität und Zuverlässigkeit „Made in Germany“

Die ATTB 3761.01 Dachantenne ist eine von Antennentechnik Bad Blankenburg entwickelte und gefertigte Antenne für die Nachrüstung von Fahrzeugen. ATTB ist auf funkbasierte Vernetzungslösungen für unterschiedliche Branchen und Anwendungen spezialisiert. Mit eigener Forschung, Entwicklung und Produktion steht ATTB seit 1919 für höchste Qualität und Zuverlässigkeit „Made in Germany“.

We drive connectivity: Vernetzung ohne Kompromisse

Die ATTB 3761.01 Kombiflex-Dachantenne baut zuverlässige, leistungsstarke Funkverbindungen in den Bereichen Rundfunk, und Navigation auf und ist für den mobilen Einsatz im Außenbereich geeignet. Sie durchläuft strengste Prüfprozesse, wird in Deutschland aus hochwertigen Komponenten gefertigt und bietet erstklassige Sende- bzw. Empfangsleistungen – auch unter schwierigsten Bedingungen.

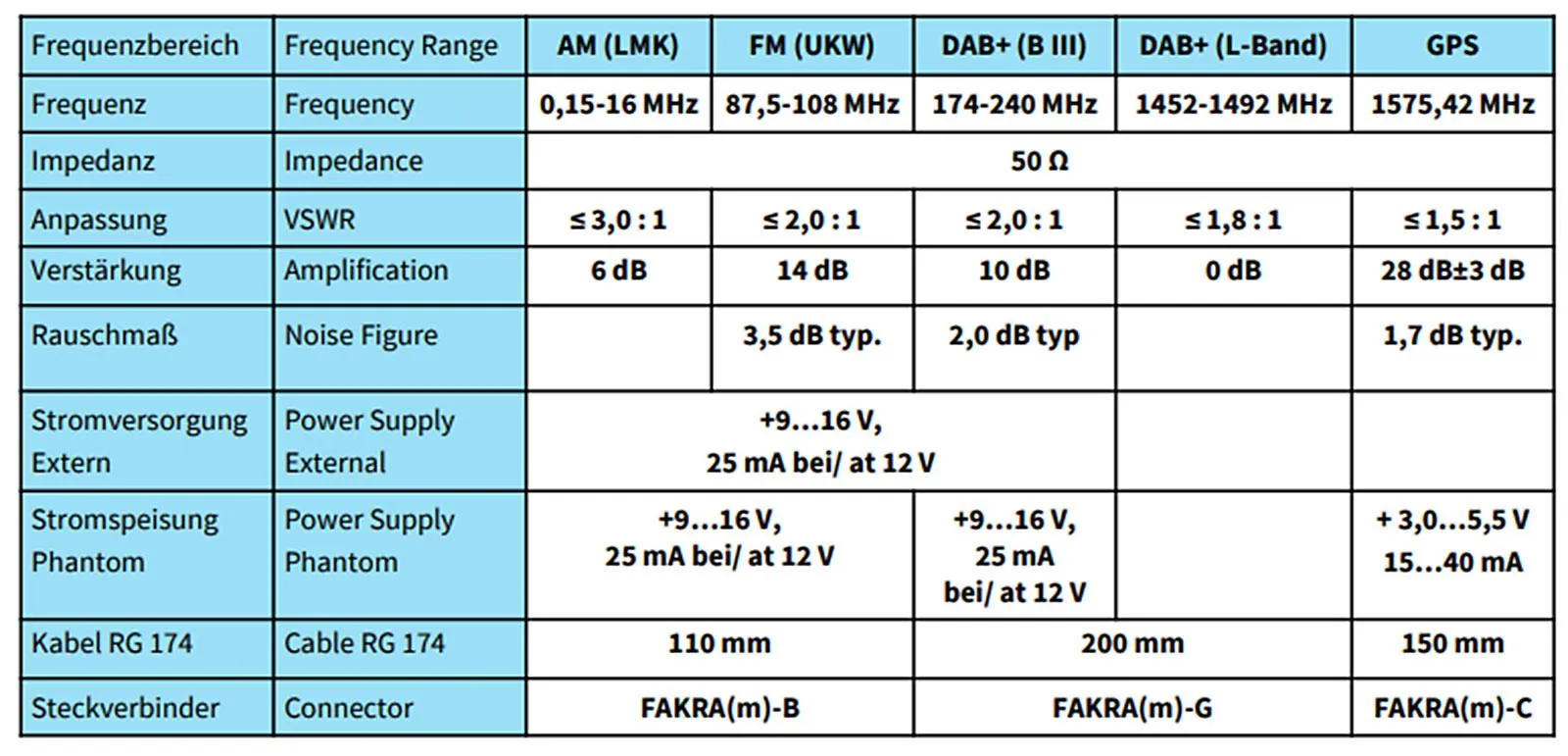

Frequenzbänder und Kommunikationsdienste

Die ATTB 3761.01 Multifunktionsantenne deckt mehrere Frequenzbänder und damit Kommunikationsdienste ab. Darunter AM, FM, DAB+, und GPS.

• Im Rundfunkbereich können AM (0,15 -16 MHz), FM (87,5 – 108 MHz), DAB+ (B III: 174 – 240 MHz) und DAB+ (L-Band: 1452 – 1492 MHz) empfangen werden
• Die ATTB 3761.01 Dachantenne ist darüber hinaus auch für den Empfang von GNSS Navigationssignalen ausgelegt (GPS: 1575,42 MHz)

Besondere Merkmale und Eigenschaften

• Aktiver und rauscharmer Rundfunkempfang (AM, FM)
• Aktiver und rauscharmer DAB-Empfang in den Bereichen B III
• Passiver DAB-Empfang in den Bereichen L-Band
• Aktiver und rauscharmer Rundfunk- und GPS-Empfang für LMK/UKW
• Aktive Antenne mit getrennter Signalführung
• Aktive GNSS-Antenne (Phantom-Stromspeisung)
• 12V Stromversorgung der Verstärker wahlweise über DIN-Steckhülse oder über Innenleiter der Kabelanschlüsse (nur ein Anschluss empfohlen)
• Geräuscharmer Antennenstab
• Geringe Einbautiefe (15 mm)
• Geringer Montageaufwand (nur eine Montagebohrung für 3 Funktionen)
• Austauschbar mit herkömmlichen Flex-Antennen

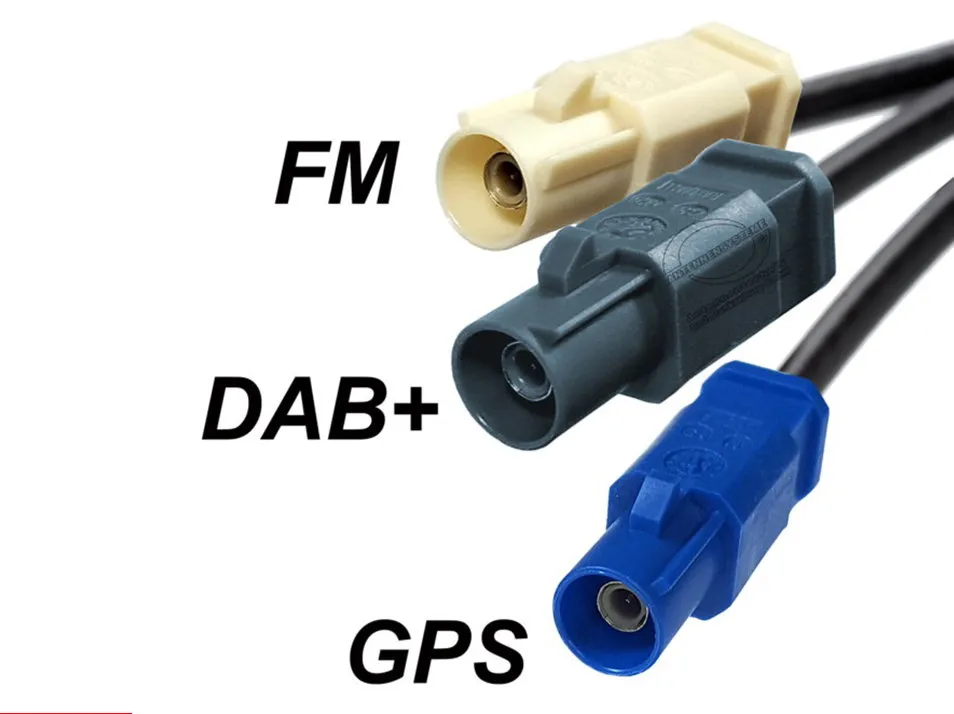

• AM/FM 110 mm, Fakra Stecker, weiß
• DAB+ 200 mm, Fakra Stecker, grau
• GPS 150 mm, Fakra Stecker, blau

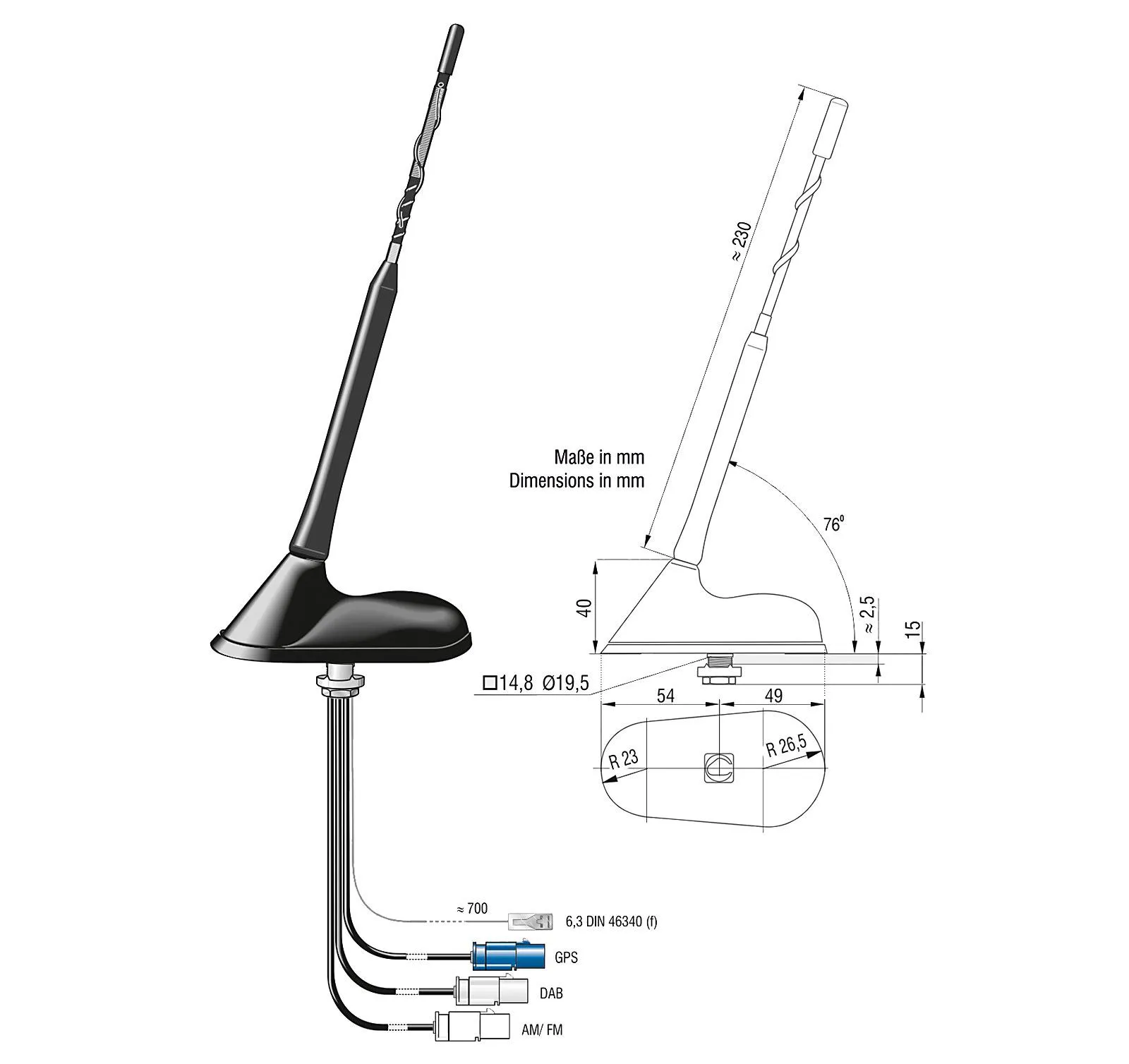

Masse / Gewicht

• Breite: 65 mm
• Höhe: 270 mm
• Länge: 104 mm
• Gewicht: 0.172 kg

Lieferumfang

• 1 x Dachantenne
• 1 x Montage-Set (Sechskantmutter mit Zahnscheibe, Dichtung, Rundring, Bohrlochadapter)
• 1 x UKW Anschlusskabel DIN, 6,5 m Länge, RG 58.
• 1 x DAB-Anschlusskabel SMB (f) Winkel, 6,5 m Länge, RG 58.
• 1 x GPS – Anschlusskabel FAKRA(f)-C/FAKRA(f)-C 6,5 m Länge, RG 58.

Empfohlenes Zubehör

• 4626.11 Ersatzstab

Zusätzliche Informationen und Hinweise

• Varianten: Für die ATTB 3761.01 Dachantenne gibt es weitere Varianten (siehe Varianten)
• Zubehör: Für die ATTB 3761.01 Dachantenne gibt es einen Ersatzstab (siehe empf. Zubehör)

Dokumente

95167_Montageanleitung.pdf

95167_Datenblatt.pdf
