ATTB 3799.30 Antenne LTE WLAN GPS FM DAB+ Montageplatte

Produkteigenschaften

Produktbeschreibung

Eigenschaften:

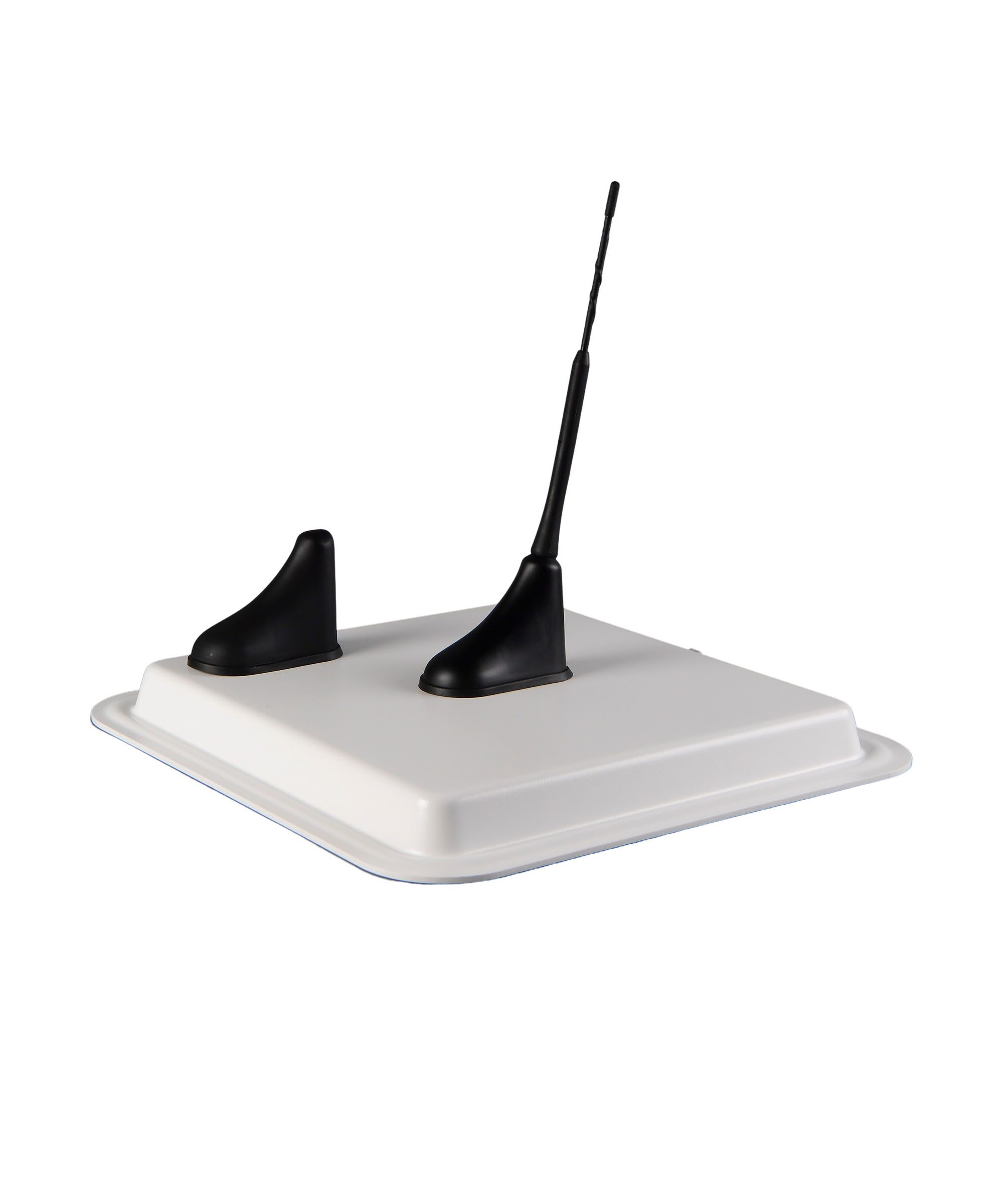

• Groundplane Dachantenne für den optimalen Mobilfunk- und Rundfunkempfang in GFK Wohnmobilen/-wagen
• Verbessert den Empfang in Wohnmobilen und Wohnwagen
• 12 V-Stromversorgung der Verstärker für FM und DAB+ als separate Phantomspeisung notwendig (keine externe Speisung vorgesehen)
• Geräuscharmer Antennenstab und eine sehr hohe Dichtigkeit
• Aktive GNSS-Antenne (Stromversorgung des Verstärkers nur über Innenleiter des GNSS-Anschlusses)
• Wird als Komplett-Set mit allen für die Montage notwendigen Hardware-Komponenten geliefert
• Geringe Einbautiefe
• Kann einfach und unkompliziert montiert (verschraubt oder verklebt) werden
• Hat eine sehr hohe Dichtigkeit
• Ermöglicht eine flexible Kabeleinführung ins Dach
• Montage der Grundplatte mittels geeigneter Kleb- und Dichtstoffe
• Hinweis: Die Dachantenne ist in drei Varianten mit unterschiedlichen Diensten verfügbar: – 2118.30: AM/FM, DAB+
  – 3761.30: AM/FM, DAB+, GNSS
  – 3799.30: AM/FM, DAB+, GSM, UMTS, LTE, GNSS
• Dienste: UMTS, GLONASS, AM/FM, 2G, GSM, 4G, GNSS, LTE, GPS, DAB, 3G
• Frequenzen: AM: 0,1 – 16 MHz, FM: 87,5 – 108 MHz, DAB+ BIII: 174 – 237 MHz; DAB+L: 1452-1492 MHz; 2G / 3G / 4G : 698 – 960 MHz, 1710 – 18800 MHz, 1900 – 2200 MHz; WLAN: 2400 – 2485 MHz, 4900 – 5900 MHz; GNSS: 1575,42 MHz, 1602 – 1610MHz
• Impedanz 50 Ohm
• Anpassung: AM: = 2,0:1; 2G / 3G / 4G: = 2,5 .. 3,0:1; GNSS: = 1,5:1
• Rauschmaß: GNSS: 1,7 dB typ.
• Entkopplung: AM / FM / DAB+ / 2G / 3G / 4G: = 35 dB; WLAN: = 20 dB; GNSS: = 35 dB
• Verstärkung: AM: 0 ± 2 dB; FM: 5 ± 1 dB; DAB+ BIII: 6 ± 1 dB; DAB+L: 0 dB; GNSS: 28 ± 3 dB
• Gewinn: DAB / Mobilfunk: 2 dBi
• Stromversorgung: AM / FM /DAB+: 12 ±2 V, 20 .. 45 mA; GNSS: +3,3 .. 5,5 V 15 .. 40 mA
• max. Leistung: 2G / 3G / 4G / 5G: 4 W
• Kabeltyp: RG 174
• Kabellänge: 0,5 m

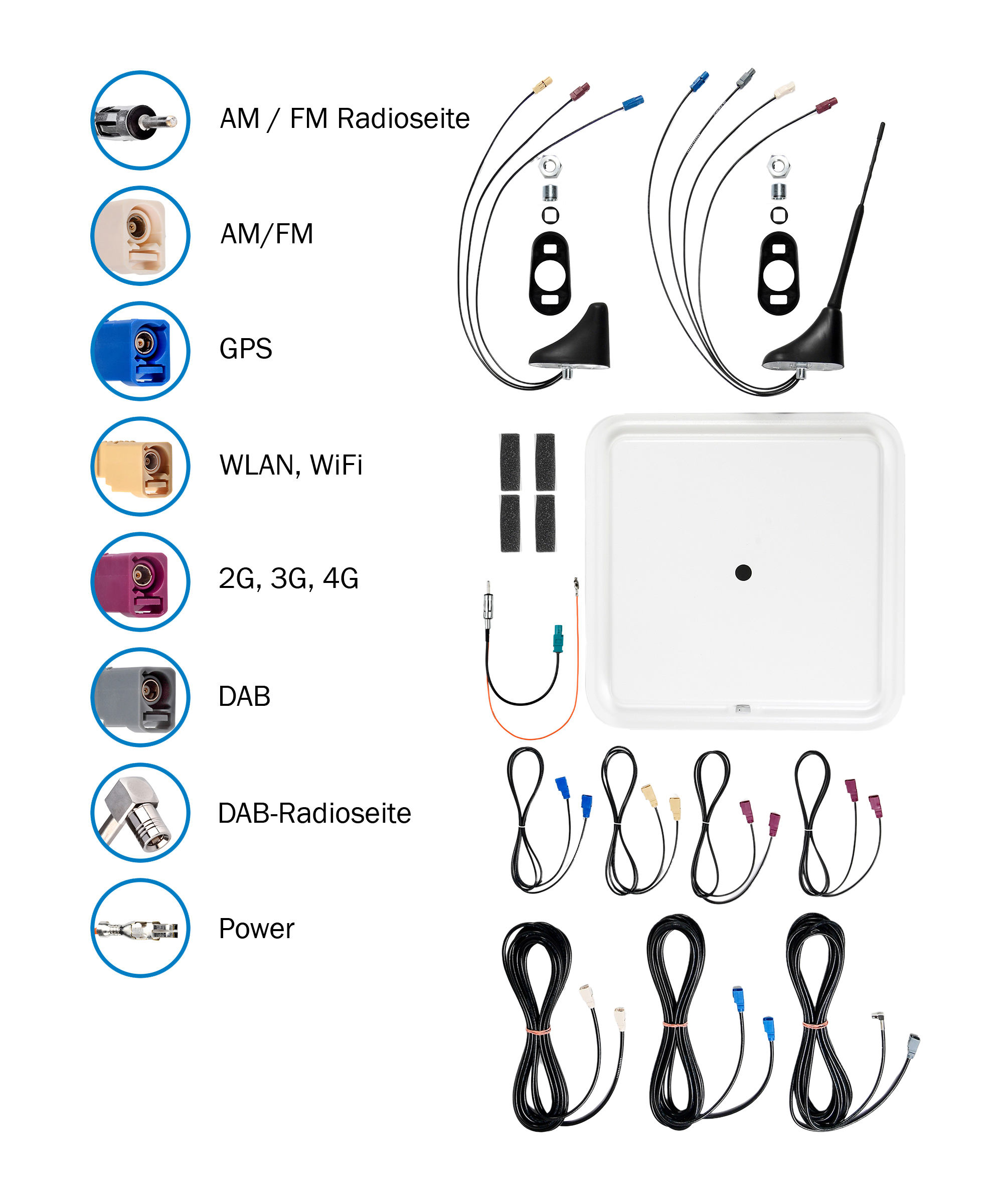

• Steckverbinder: FAKRA(m) B: 0,13 m; FAKRA(m) G: 0,2 m; 2G / 3G / 4G: FAKRA(m) D; WLAN: FAKRA(m) C; GNSS: FAKRA(m) C
• Breite: 380 mm
• Höhe: 340 mm
• Länge: 380 mm
• Gewicht: 2,0 kg
• Schutzklasse: IP6k9k

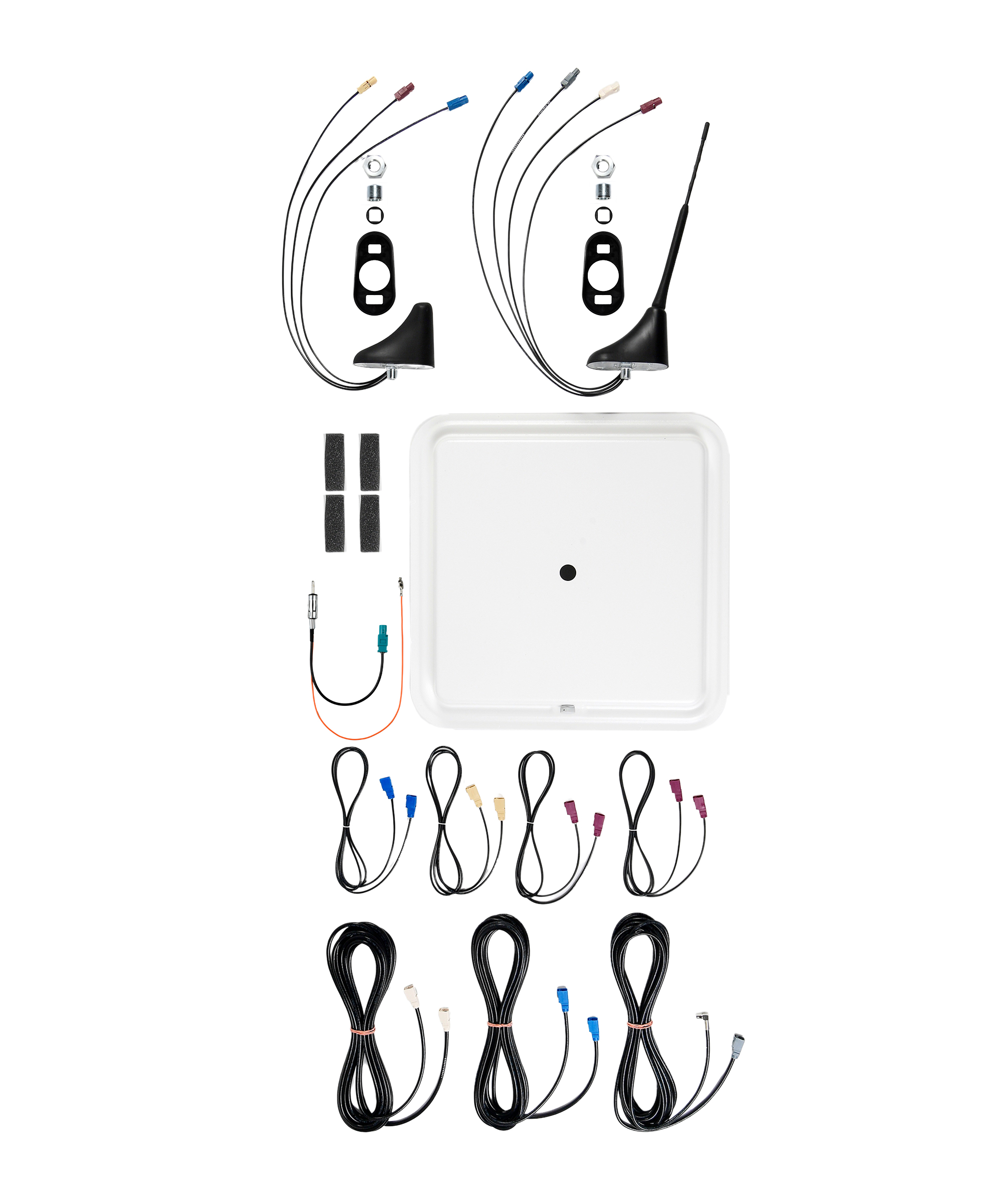

Lieferumfang:

• 2 x Antenne
• 3 x Kabel à 6,5 m
• 4 x Kabel à 1,5 m
• Befestigungsmaterial (Mutter mit Krallenscheibe, Bohrlochadapter, Dichtung, Gewindeadapter 16mm M14/M18)
• 1 x Staubschutzdichtung
• 1 x GFK Element
• 4 x Klapperschutz
• 1 x Spannungsadapter

Empfohlenes Zubehör:

• 4681.02 Spannungsadapter
• 4681.11 Spannungsadapter
• 4626.11 Ersatzstab

Varianten:

• 3799.02
