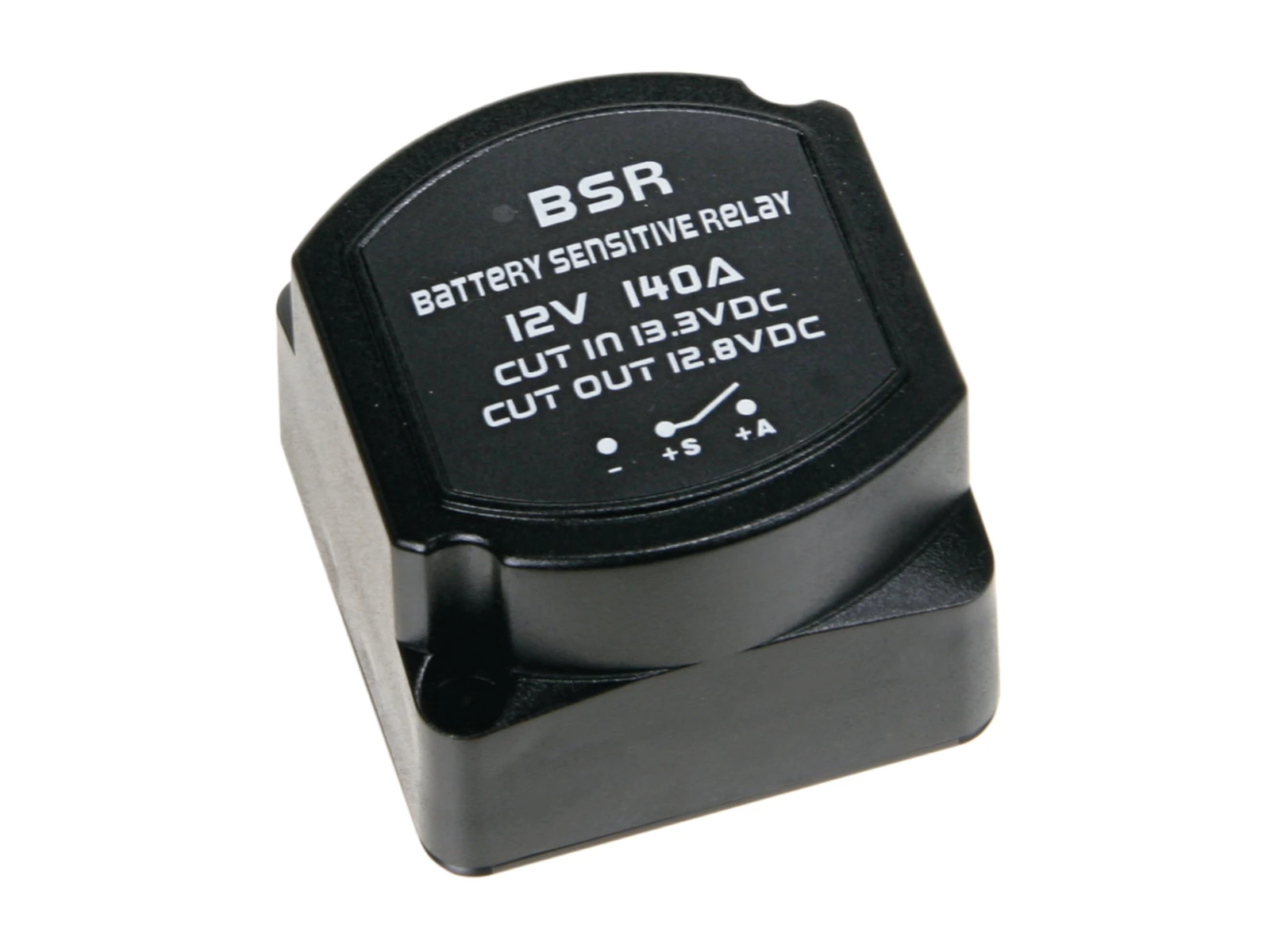

Batterie Trennrelais elektronisch 12V/140A

Batterie Trennrelais elektronisch +12V/140A

Batterie Trennrelais

• Elektronisches Trennrelais zur Installation einer Zweitbatterie in Fahrzeugen.
• Es wird keine Lichtmaschinenkontrollspannung oder ein Zündungsplusklemme 15 zur Installation benötigt.
• Bei laufender Lichtmaschine und einer Bordnetzspannung ab +13.3V wird die Zweitbatterie ohne Spannungsspitzen über die Relaiselektronik des Trennrelais dazugeschaltet..
• Bei einer Bordnetzspannung kleiner +12,8V wird die Zweitbatterie von der Starterbatterie getrennt.
• Dieses verhindert eine Entladung der Starterbatterie bei Nutzung der Zweitbatterie.
• Das Relais arbeitet Bi-direktional.
• Bei einer Ladung der Zweitbatterie mit einem Ladegerät wird die Starterbatterie ab einer Bordnetzspannung von +13,5V mitgeladen.

Hinweis:

• schwarz: Masse GND Klemme 31 Karosserie
• +S: M6 Starterbatterie Klemme 30 neben Masseanschluss
• +A: M6 Zweitbatterie Klemme 30
• Absicherung der Zuleitungskabel querschnittsabhängig:
• Starterbatterie > Kabellänge zur Sicherung 10 cm max.
• Zweitbatterie > Kabellänge zur Sicherung 10 cm max.

Für folgende Anwendung:

• Installation von Zweitbatterien
• PKW
• Busse
• Reisemobile
• Car-Hifi

Technische Daten:

• Relais: elektronisch NC (normaly open)
• Kontroll-LED: Spannung +13,5V an / +12,6V aus
• Schaltstrom: 140A max.
• Batteriespannung: +12V DC
• Schaltspannung anziehen/schließen: +13,3V DC
• Schaltspannung abfallen/öffnen: +12,8V DC
• Maße: 67,5 mm x 67,5 mm x 54,5 mm
