BMW X5 Radioeinbau und Verstärker-Bypasskabel für Fahrzeuge mit DSP-Verstärker

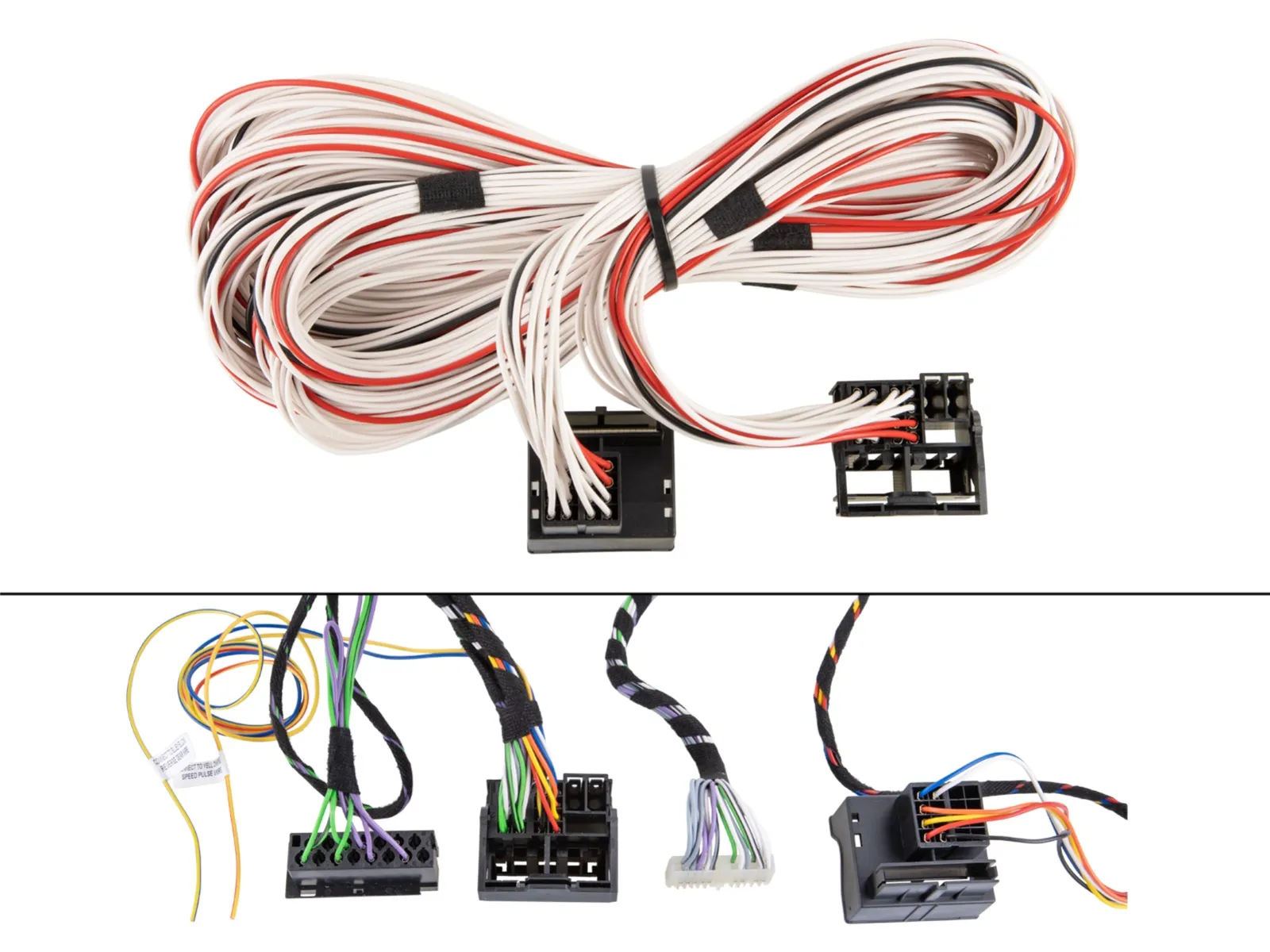

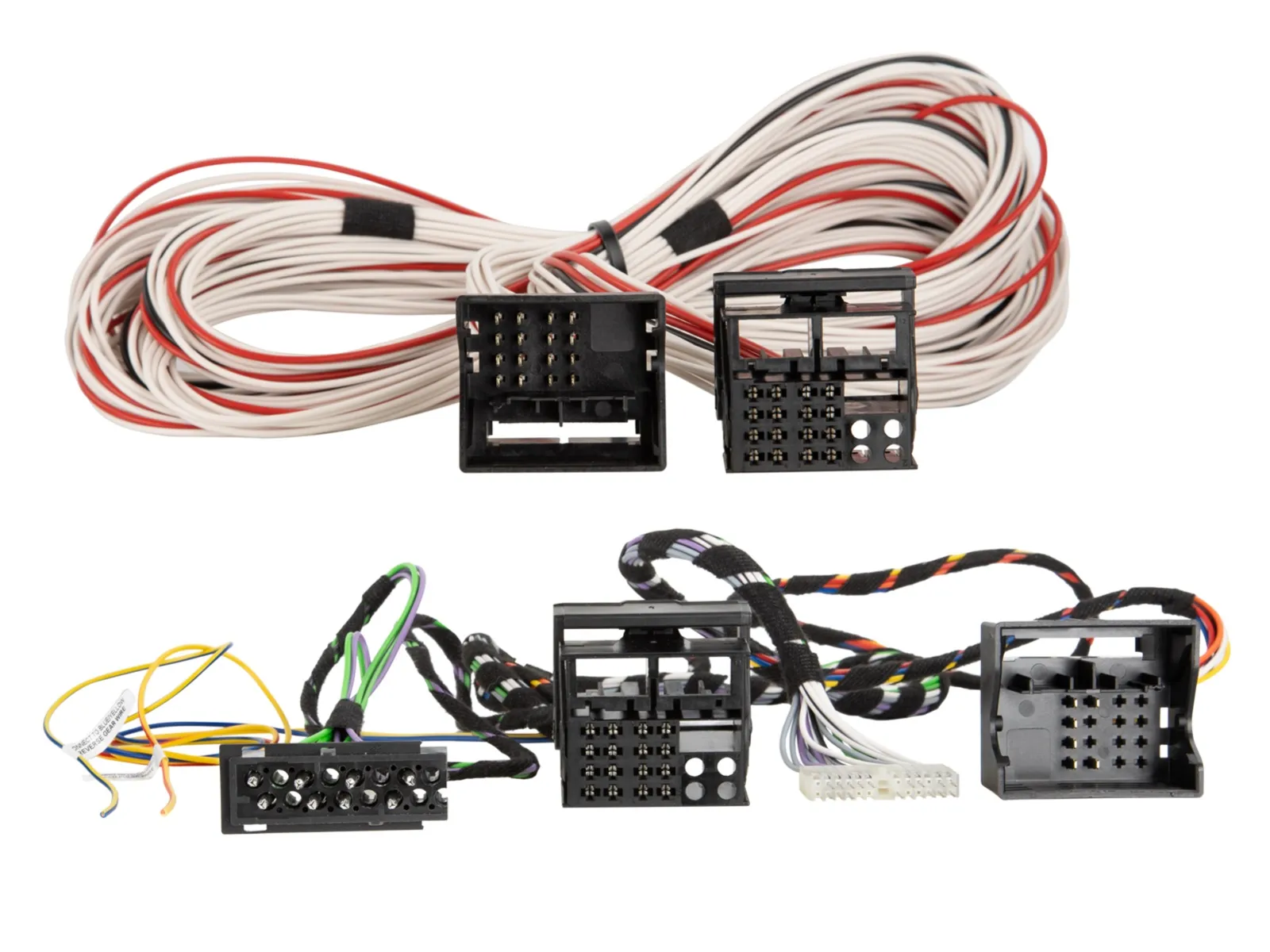

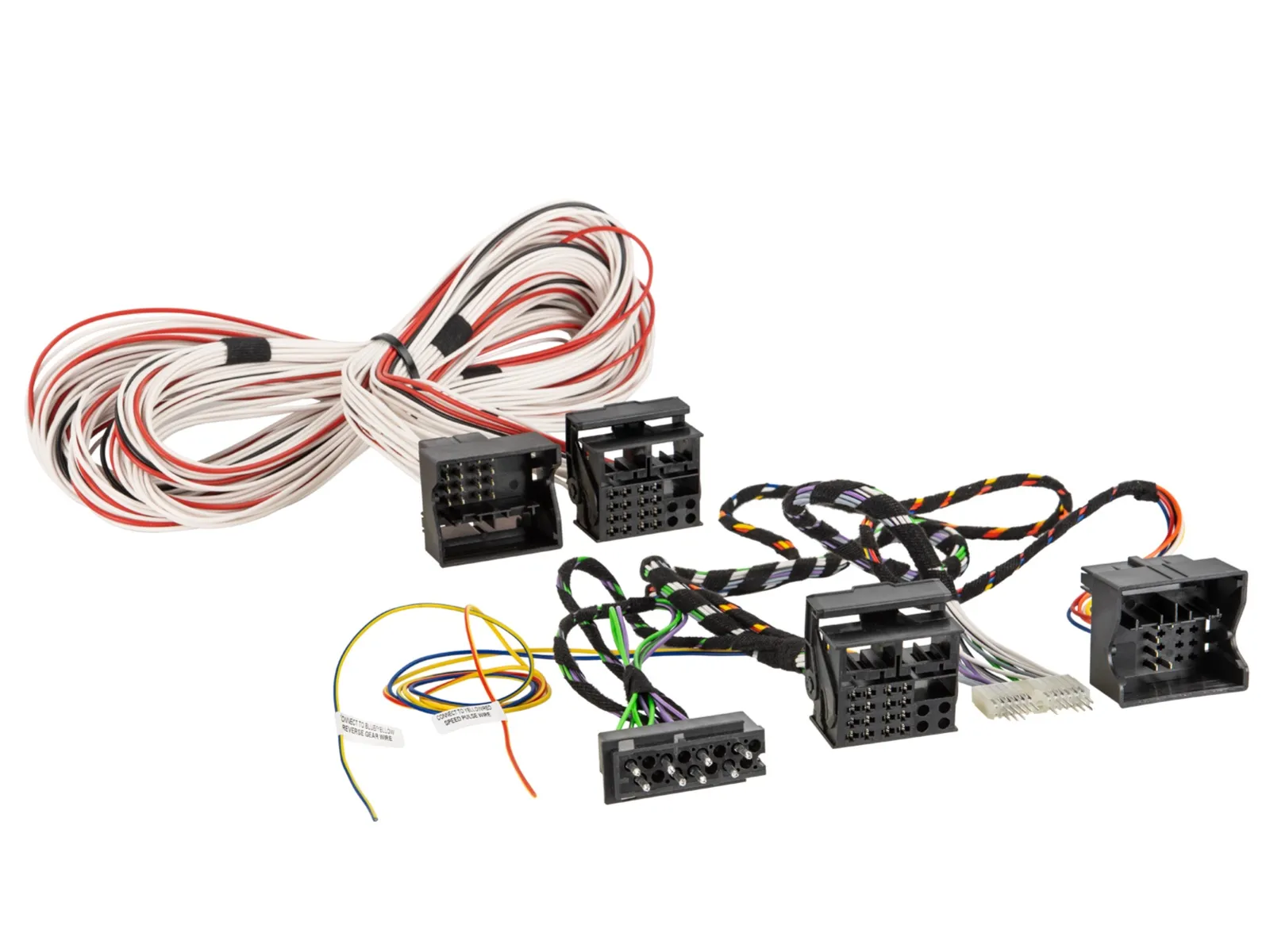

Plug and Play Adapterkabel zur Umgehung des originalen DSP-Verstärkers in einem BMW X5 Fahrzeug mit originalem Navi.

Dieses Adapterkabel ermöglicht den Einbau eines Aftermarket-Stereo-Upgrades durch Umgehung des originalen DSP-Verstärkers im Auto. Der Originalverstärker verwendet ein digitales Daten-Audiosignal und kann daher nicht mit einem Nachrüstradio verwendet werden. Das Kabel umgeht den Originalverstärker, sodass das neue Radio Audio direkt über die Lautsprecher des Autos wiedergeben kann.

Der originale Verstärker befindet sich hinter der hinteren linken Seitenwand im Kofferraum. Das Amp-Bypass-Kabel wird mit den Lautsprecheranschlüssen des Verstärkers und auch mit dem Quadlock-Anschluss des Original-Tunermoduls verbunden, das sich unter dem Kofferraumboden neben der Batterie befindet. Eine 5-Meter-Verlängerung wird mitgeliefert, um diese Audio- und Stromanschlüsse dann zum Armaturenbrett zu verlängern. Das Kabel endet dann mit einem Quadlock-Stecker, der den Anschluss eines ISO- Radioadapterkabels oder eines Lenkradsteuerungsadapterkabels für das neue Radio ermöglicht.

Das Kabel nimmt auch das Lenkradsteuerungssignal vom Tunermodul auf und verlängert das Signal zum Quadlock-Anschluss im Armaturenbrett, wodurch eine Lenkungssteuerungsschnittstelle Plug-and-Play ohne zusätzliche Verkabelung funktioniert. Die Verlängerung bietet auch Platz für Geschwindigkeitsimpuls- und Rückwärtsgangsignale, die zur Lenksteuerungsschnittstelle verlängert werden sollen. Dies sind lose Drähte am Adapterkabel, die an der Rückseite des Fahrzeugs fest verdrahtet werden müssen.

Eine Montageanleitung liegt bei.

Der Artikel ist zu untenstehenden Fahrzeug-Konfigurationen kompatibel.

Fahrzeugmodelle: Die angegebenen Jahre beziehen sich auf die Baujahre des Modells, eventuelle Änderungen innerhalb dieser Baujahre entnehmen Sie bitte der Artikelbeschreibung.

• BMW-X5 (E53) (2000 – 2006)

Dieses Bypass-Kabel ist nur für Fahrzeuge mit DSP-Verstärker, unten sind Bilder des DSP-Verstärkers. Einige Autos haben einen Leistungsverstärker, für diese Autos wird ein anderes Kit benötigt.

Bild des DSP-Verstärkers

Abbildung der Anschlüsse auf der Oberseite des DSP-Verstärkers.
