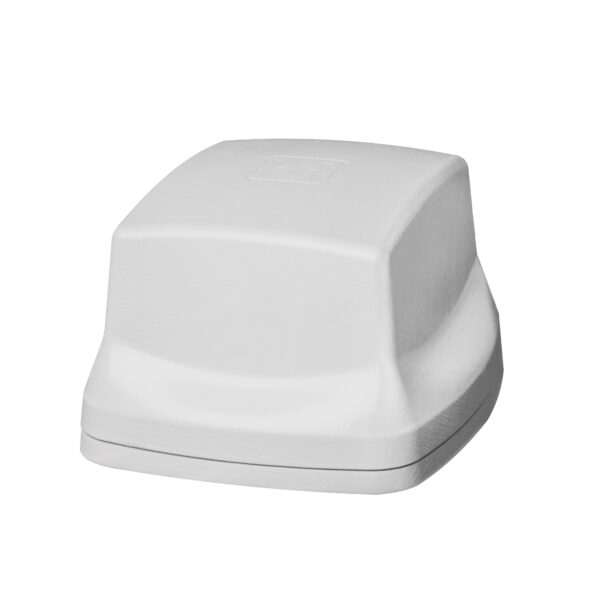

Dachantenne 4×4, seitlichI ntegrierte Groundplane

Dachantenne 4×4, seitlichI ntegrierte Groundplane

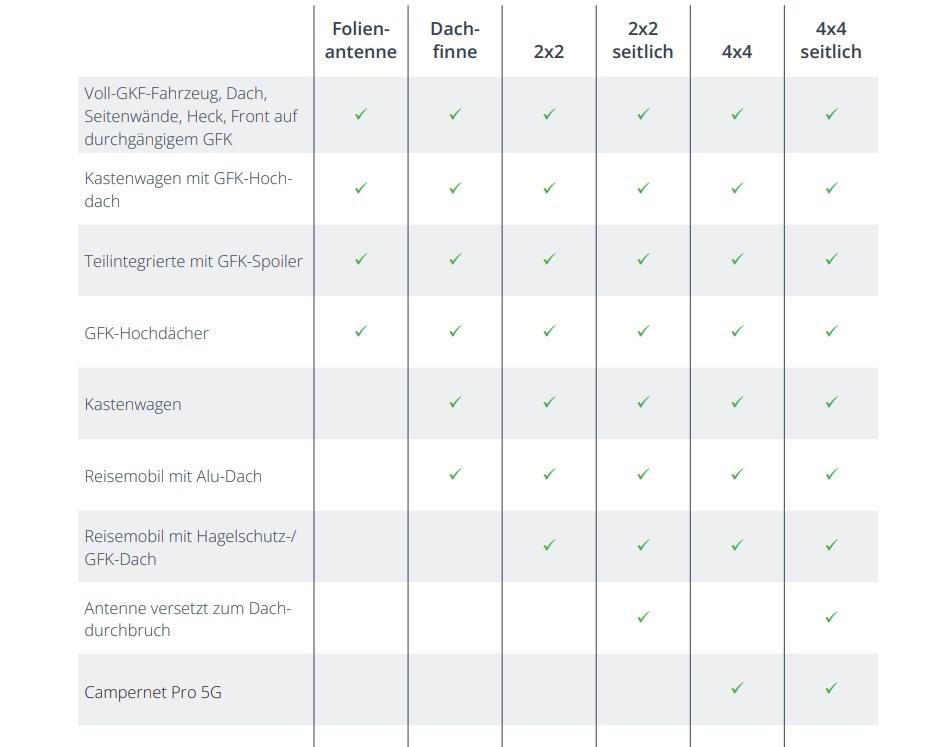

Für Reisemobile oder Wohnanhänger mit einem Hagelschutz- oder GFK-Dach z. B. Fendt, Knaus, Hymer
Die Dachantenne 4×4 unterscheidet sich durch zwei weitere 5G-Antennen von der Dachantenne 2×2. Damit ist sie die erste Wahl für das CAMPERNET Pro 5G.

Die Dachantenne mit zentraler Kabelführung ist eigens für die Montage über dem Dachdurchbruch im Wohnmobil vorgesehen. Die Unterseite der Antenne wird mit Montagekleber versehen und auf das
vorgebohrte Loch im Wohnmobildach geklebt. Die karosserieunabhängige Antenne muss nicht mit dem Dach verschraubt werden und benötigt auch keine Metallplatte unter ihr für einen guten Empfang.

Vorteil Kann direkt auf das Dach geklebt werden ohne zusätzliche Metallplatte.
Kabelführung zentral: Antenne sitzt auf dem Dachdurchbruch für die Antennenkabel und dichtet diesen ab.
Kabelführung seitlich: Antennenkabel werden in einem Schutzrohr zur nächstgelegenen freien Dachdurchführung geleitet

•  Mobilfunk-MIMO: 4 x 4
• WLAN-MIMO: 2 x 2
• Integrierte Groundplane, geeignet für Dächer aus Metall oder GFK
• Antennengewinn: max. 5 dBi (passiv)
• Kabelführung: seitlich mit 1,5 m Schutzrohr und Rohrschellen
• 4 x 3 m Kabel für Mobilfunk mit FAKRA-Buchse (Code D/A)
• 2 x 3 m Kabel für WLAN mit FAKRA-Buchse (Code K)
• Befestigung mit UV-beständigem Kleber (nicht im Lieferumfang)
• Masse: 173 x 161 x 98 mm (L x B x H)
• Technik: 5G 4×4 MIMO / WLAN 2×2 MIMO
• Maße 173x161x98 mm³
• Gewicht zentral 450 g / seitlich 600 g
• Gewinn max. 5 dBi
• Kabellänge zentral 1,5 m / seitlich 3 m
• Art.-Nr. seitlich/ 4260603850907
• Montage Hagelschutz-/ Metalldach

Frequenzbereich

• Low-Band: 698-960 MH
• Mid-Band: 1426-2690 MH
• High-Band: 3200-3900 MH
• ISM-Band: 2,4 GHz / 5 GHz

Dokumente

100079_Produktinfo.pdf
