Dachantenne AM/FM DAB/DAB GNSSGPS/GLONASS LTE Shark III

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS) LTE Shark III

Dachantenne AM/FM DAB/DAB+ GNSS(GPS/GLONASS/Galileo/Navstar) LTE

Calearo

Bauart: Shark III

Empfangsarten:

• AM/FM
• DAB/DAB+
• GNNS
• LTE

Montage:

• Einbauort: Dach hinten
• Bohrung rund: 17 mm

Maße:

• Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm

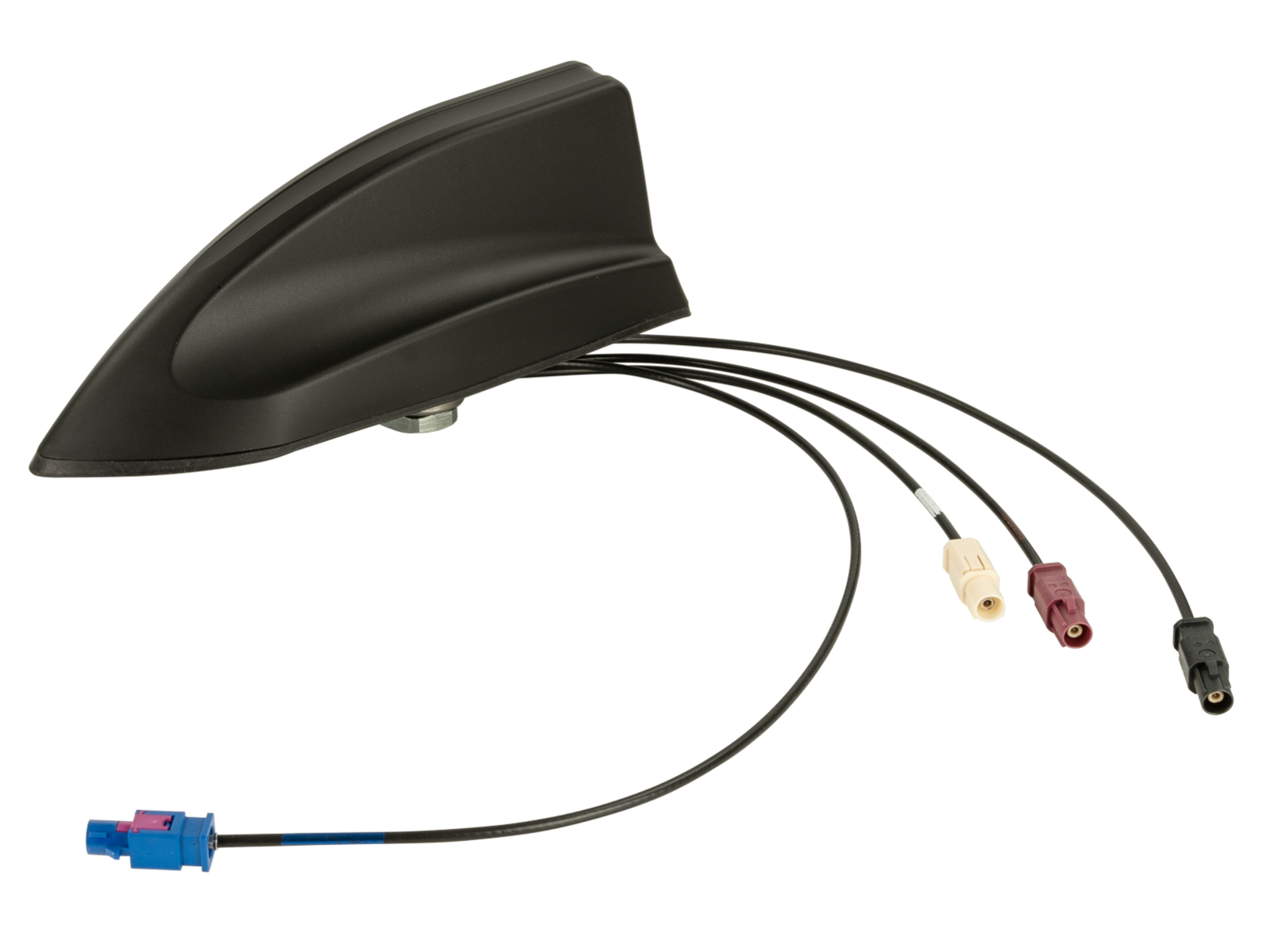

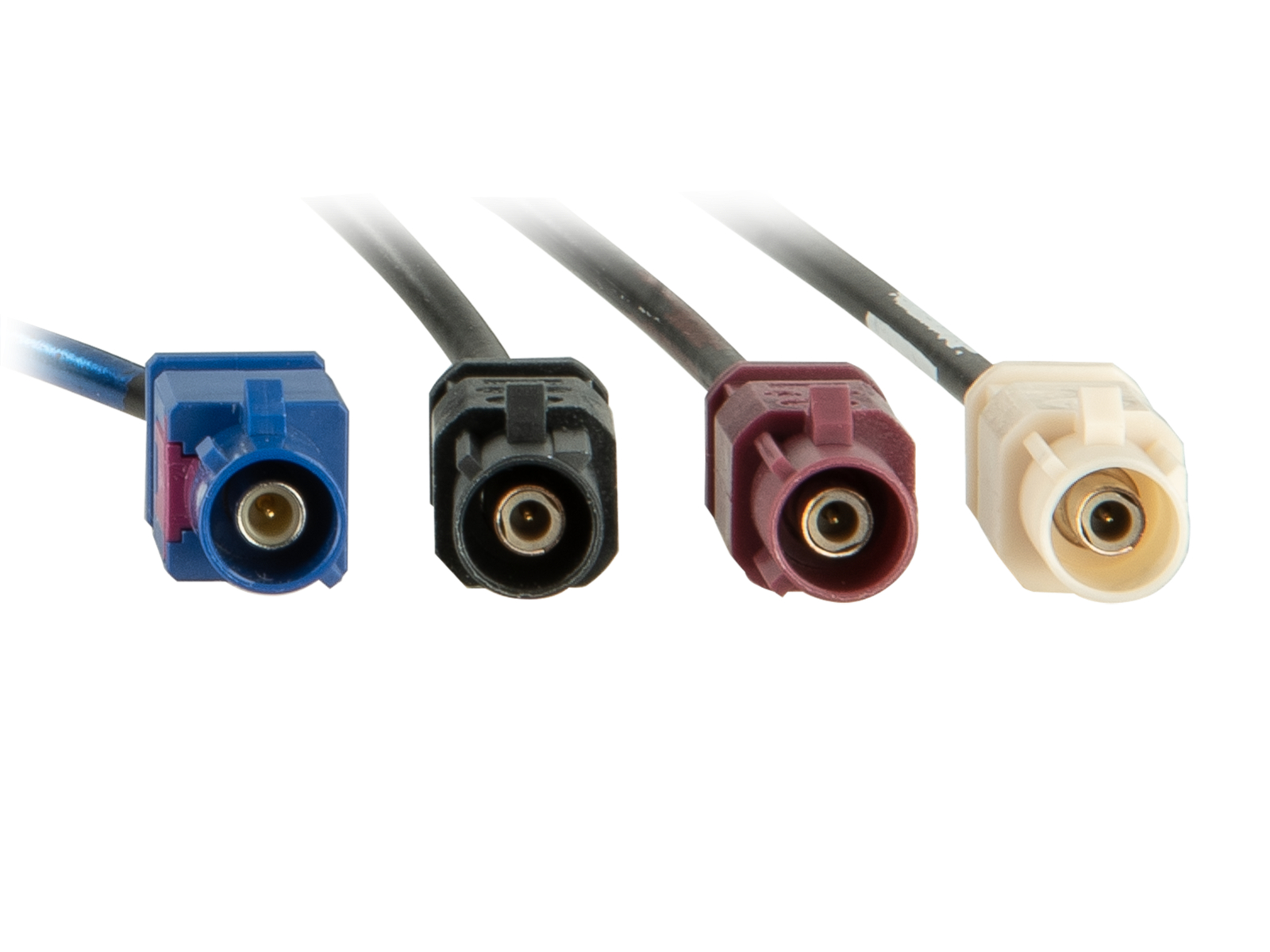

Anschluss:

• AM/FM: Fakra B(m) white RG174 / L=200 mm
• DAB/DAB+: Fakra A(m) black RG174 / L=300 mm
• GNSS: Fakra C(m) blue RG174 / L=400 mm
• LTE: Fakra D(m) bordeaux RG174 / L=250 mm


Frequenzbereich:

• AM: 150 kHz – 1710 kHz
• FM: 87,5 MHz – 108 MHz
• DAB/DAB+: 174 MHz – 240 MHz
• GNSS: 1559 MHz – 1065 MHz
• LTE: 698 MHz – 960 MHz / 1710 MHz – 2160 MHz / 2490 MHz – 2690 MHz

Zugewinn:

• DAB/DAB+: 6dBi
• GNSS: 28dBi
• LTE: 4dBi peak / -4dBi durchschnittlich

Spannungsversorgung:

• AM/FM: 12V Phantomspeisung
• DAB: 12V Phantomspeisung
• GNNS: 3V – 5V Phantomspeisung

Stromaufnahme:

• AM/FM: 63 mA max
• DAB/DAB+: 40 mA max
• GNSS: 31 mA max

Impedanz:

• AM/FM: 50 Ohm
• DAB/DAB+: 50 Ohm
• GNSS: 50 Ohm
• LTE: 50 Ohm

Stehwellenverhältnis:

• FM: <2:1
• DAB/DAB+: <3:1
• GNSS: 1,7:1
• LTE: 3:1

Optional:

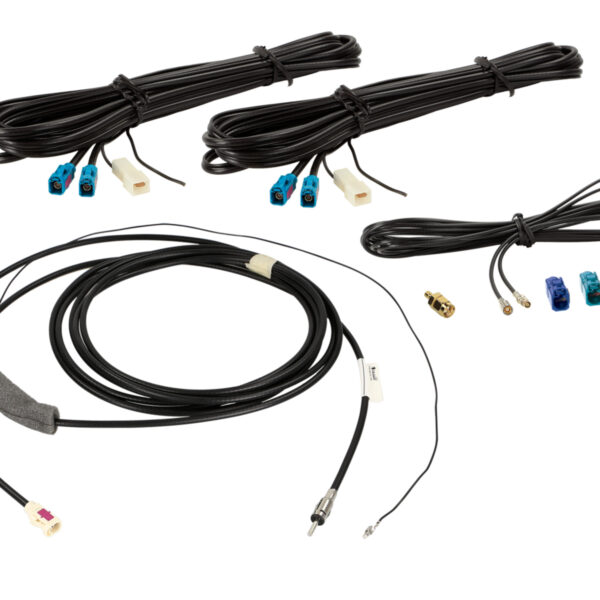

• Antennenkabelkit:
• Antennenkabel Kit Fakra(f) > DIN(m)/SMB(F)/SMA(m)/2xFakra(f): 15-7677520-1

AM/FM:

• Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
• Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
• Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04

DAB/DAB+:

• Antennenkabel Verlängerung Fakra A/C/Z (f)> SMB(f) 500cm: 15-7581012
• Antennenadapter SMB(m) > SMA(m): 1502-29

GNSS:

• Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
• Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
• Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077

LTE:

• Antennenkabel Verlängerung Fakra Z(f) > Fakra Z(f) 500cm: 15-7581195
