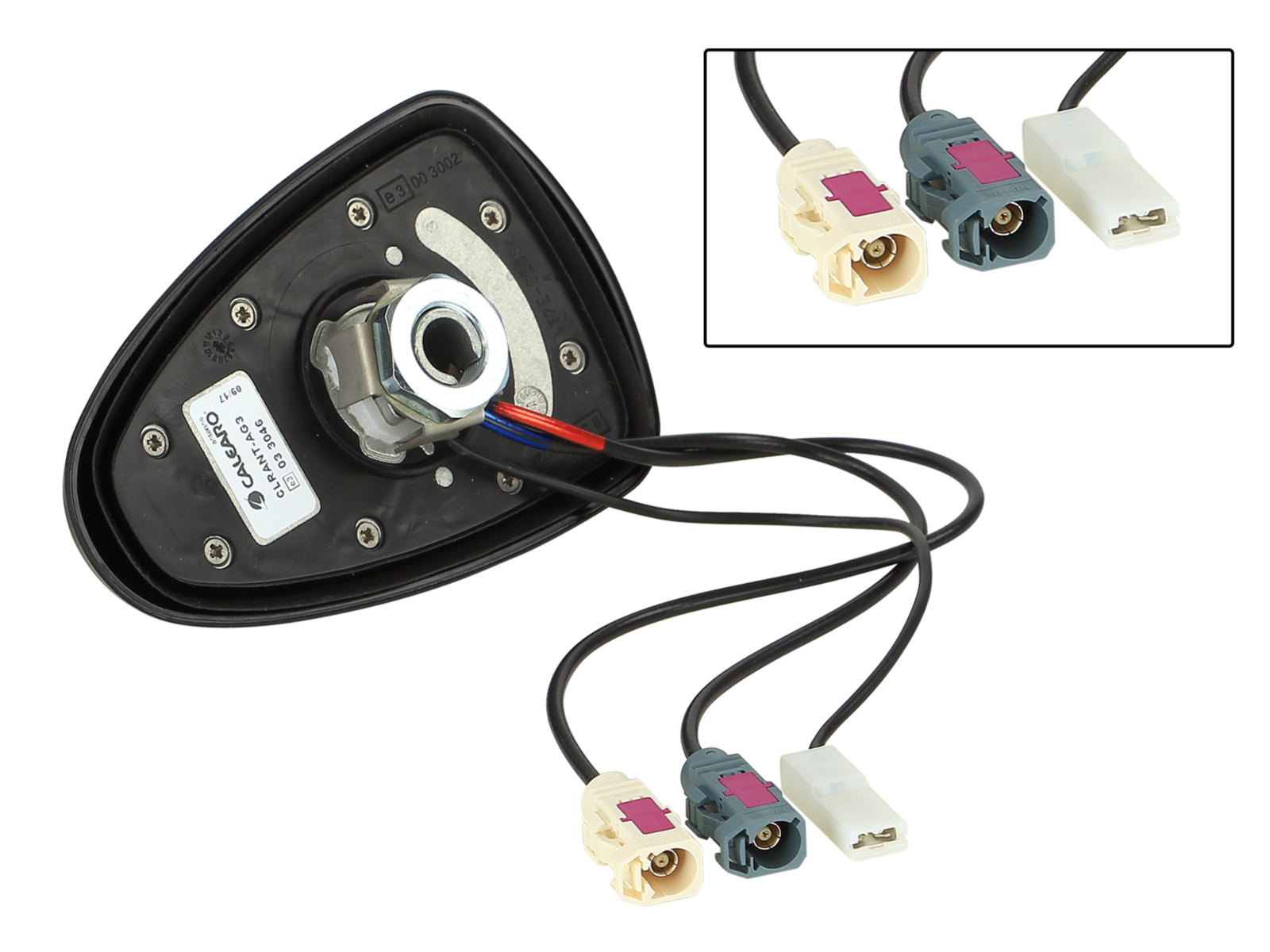

Dachantenne AM/FM DAB/DAB+ Shark II

Dachantenne AM/FM DAB/DAB+ Shark II

Dachantenne AM/FM DAB/DAB+

Bauform Shark II

Empfangsarten:
AM/FM
DAB/DAB+

Montage:
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20%

Maße:
Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm

Anschluss:
AM/FM: Fakra B(f) weiß RG174 / 250 mm
DAB/DAB+: Fakra G(f) grau RG174 / 200 mm
Speisespannung extern: Flachstecker 6,3 mm

Frequenzbereich:
AM: 150 kHz – 1710 kHz
FM: 87,5 MHz – 108 MHz
DAB/DAB+: 174 MHz – 240 MHz

Zugewinn:
DAB/DAB+: 2dBi

Spannungsversorgung:
AM/FM: 12V extern / 12V Phantomspeisung
DAB: 12V extern / 12V Phantomspeisung

Stromaufnahme:
AM/FM: 80 mA max
DAB/DAB+: 33mA max

Impedanz:
AM/FM: 50 Ohm
DAB/DAB+: 50 Ohm

Stehwellenverhältnis:
DAB/DAB+: <3:1

Rauschzahl:
FM: 3,5 db
DAB/DAB+: 2 db

Polarisation:
FM: Linear-Vertikal
DAB/DAB+: Linear-Vertikal

Optional:
AM/FM:
Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
DAB/DAB+:
Antennenkabel Verlängerung Fakra(m) > Fakra(f) 500cm: 1524-500
Antennenadapter Fakra(m) > SMB(f) 90° 20cm: 1502-54
Antennenadapter SMB(m) > SMA(m): 1502-29
