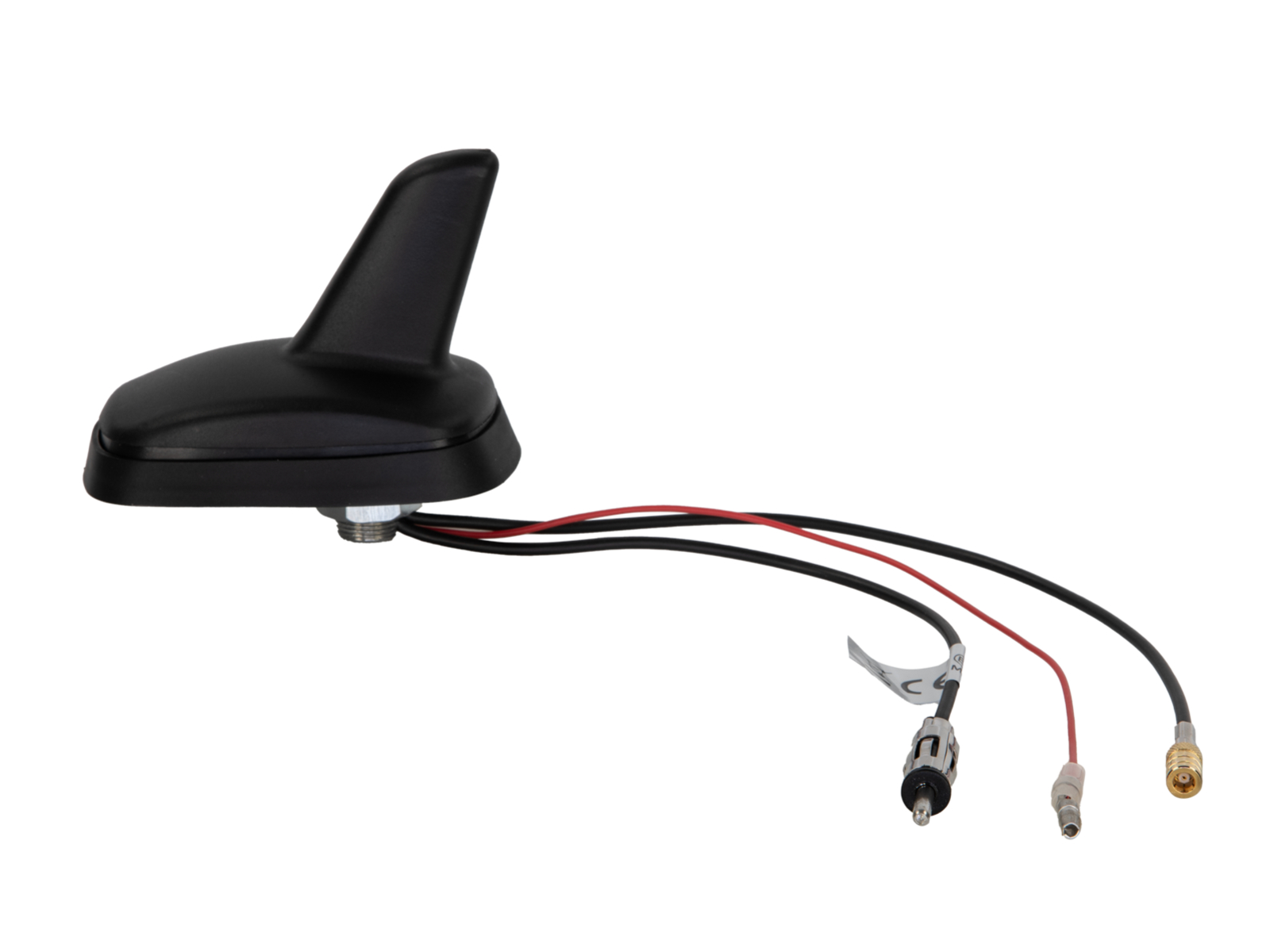

Dachantenne FM/DAB+ Shark DIN(m)/SMB(f) 12V extern

Dachantenne FM/DAB+ Shark DIN(m)/SMB(f) 12V extern

Dachantenne FM DAB+

Bauart: Shark

Das acv basic Antennenprogramm bietet durch die Auswahl von wertigen Bauteilen und sorgfältige Montage gute Empfangsleistungen auch bei nicht optimalen Rahmenbedingungen.

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Hinweis:

Rot +12V Speisespannung extern:

Anschluss > Antennenremote Nachrüstradio
Anschluss > Zündungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Empfangsarten:
FM
DAB+

Montage:
Einbauort: Dach hinten
Bohrung rund: 21 mm

Maße:
Antennenfuß: L = 86 mm / B = 54 mm / H = 63 mm

Anschluss:
FM: DIN(m) / L = 23 cm
DAB+: SMB(f) / L = 23 cm
Speisespannung extern: L = 23 cm

Frequenzbereich:
FM: 87,5 MHz – 108 MHz
DAB+: 174 MHz – 240 MHz

Zugewinn:
FM: +14 db
III Band: +15 db
L Band: +6 db

Spannungsversorgung:
FM: +12V extern
DAB+: +12V extern
