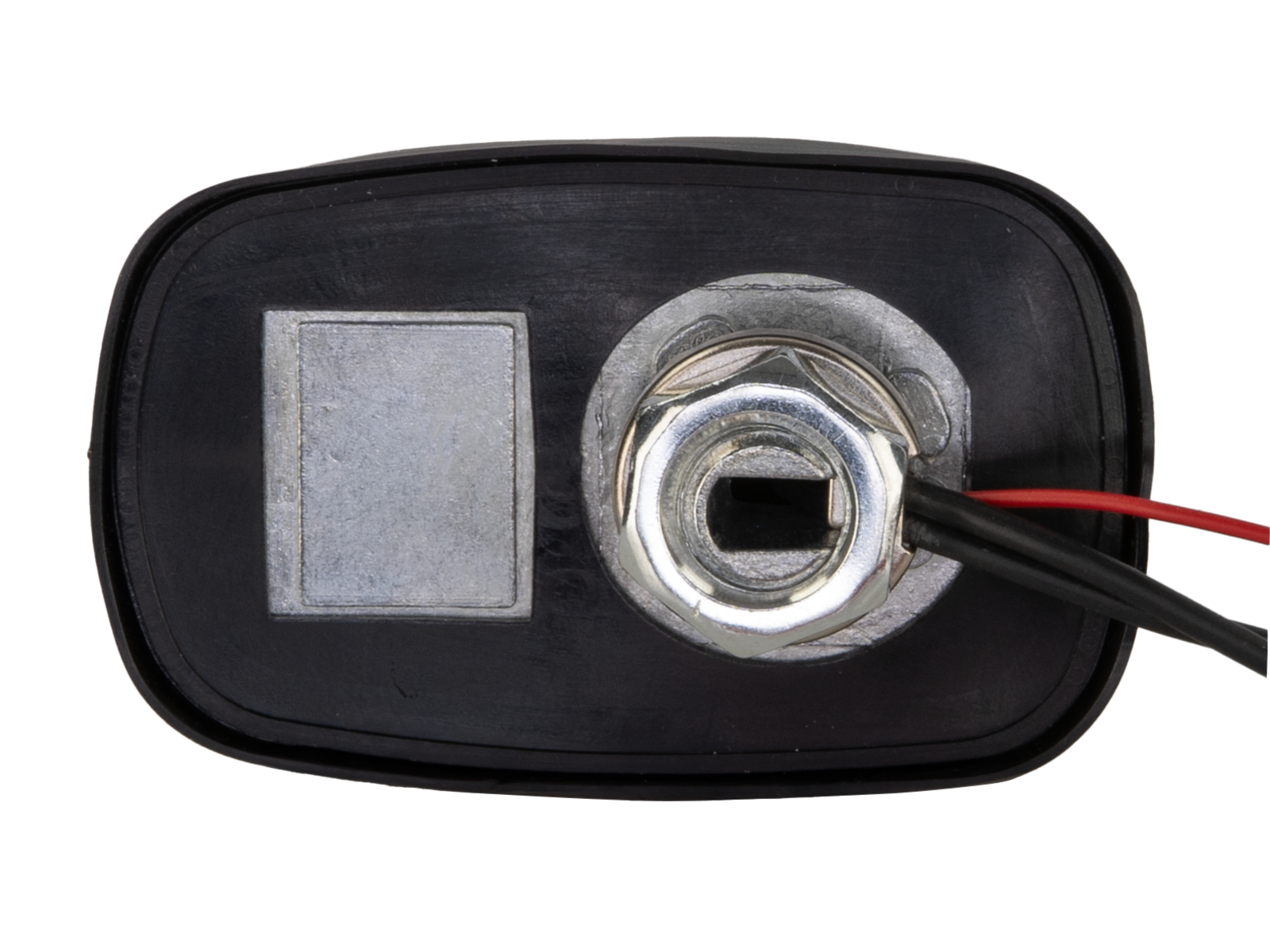

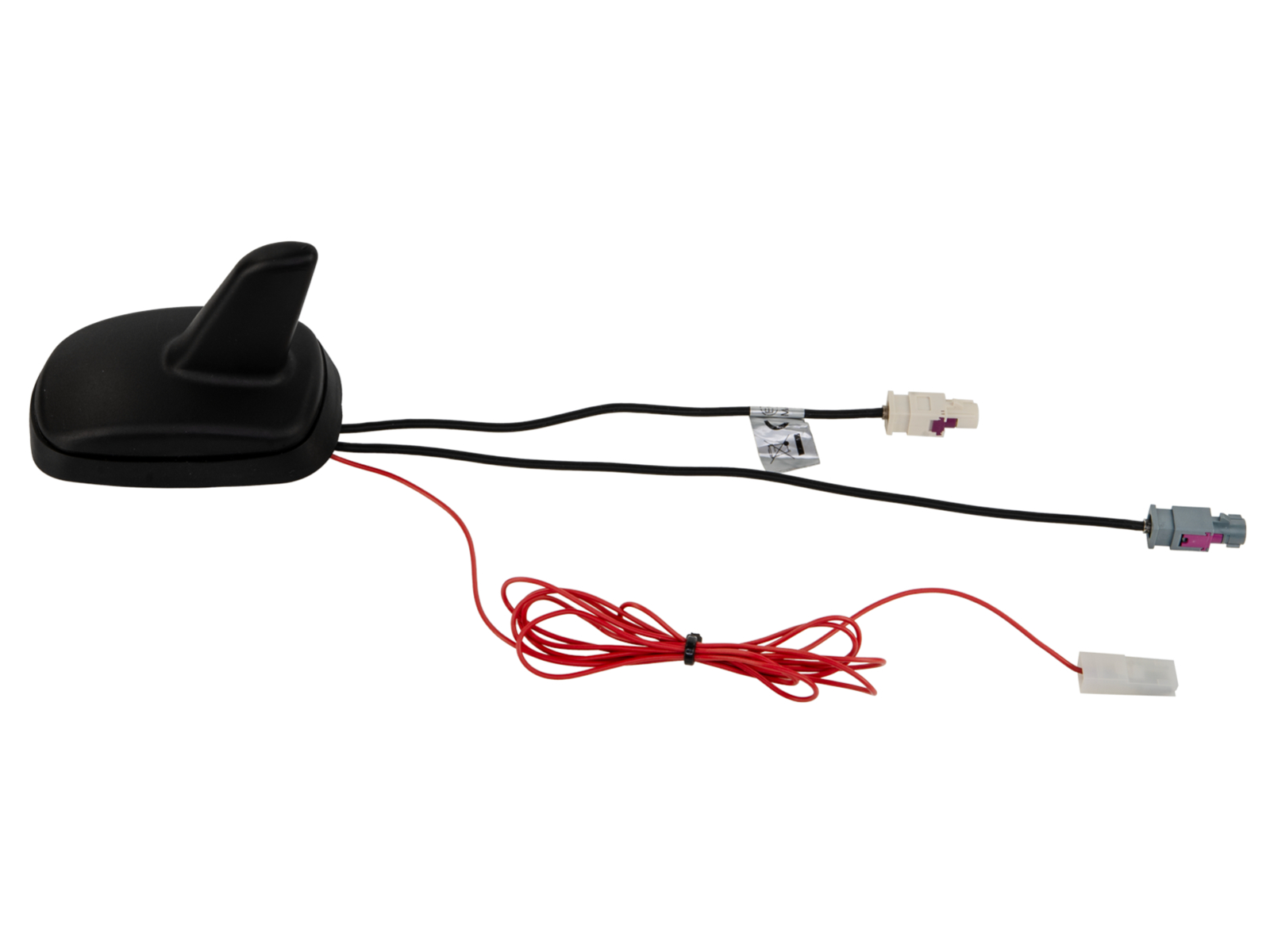

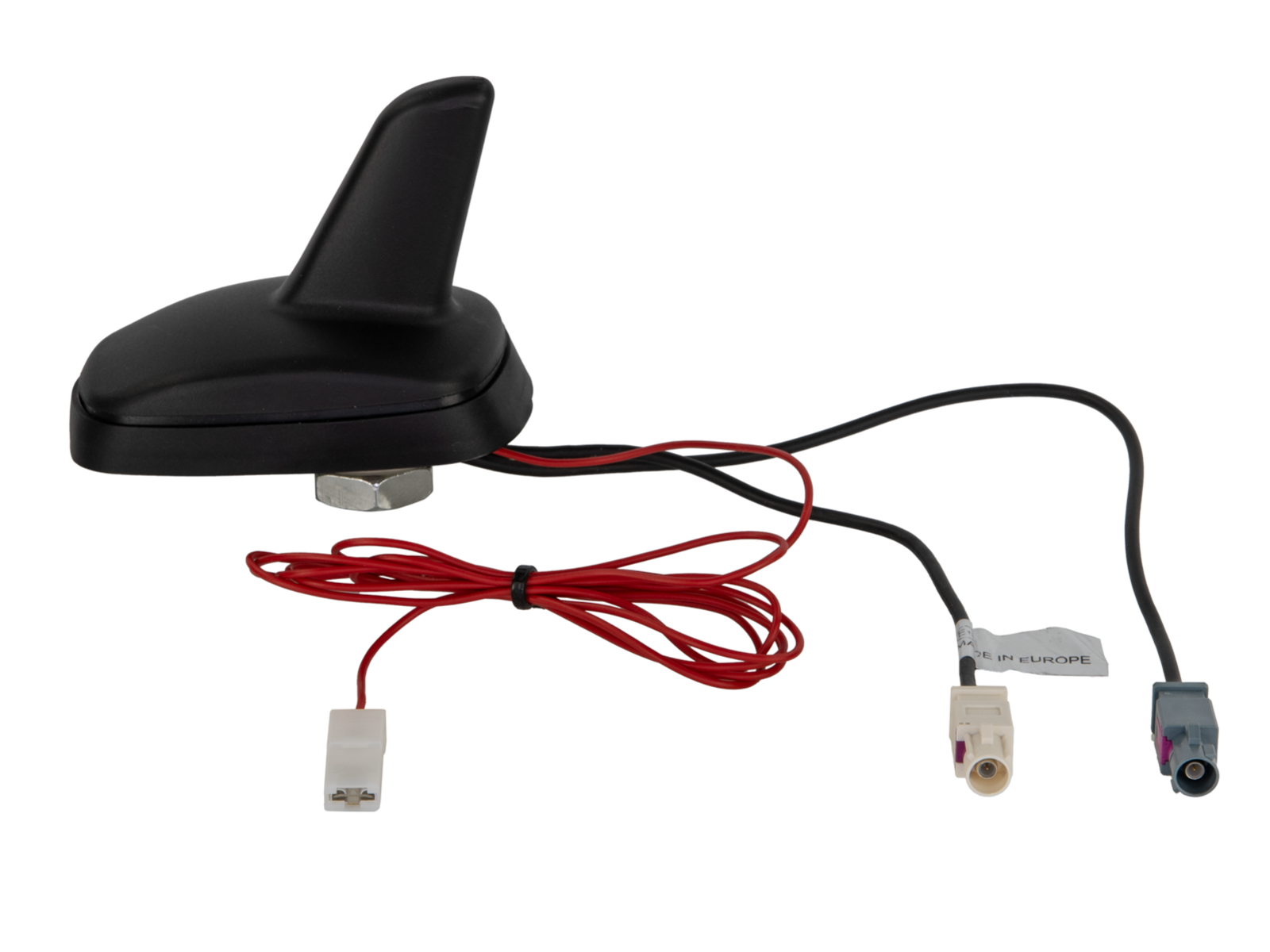

Dachantenne FM/DAB Shark Fakram/Fakram 12V extern

Dachantenne FM/DAB+ Shark Fakra(m)/Fakra(m) 12V extern

Dachantenne FM DAB+  hergestellt in der EU

Bauart: Shark

Das basic Antennenprogramm bietet durch die Auswahl von wertigen Bauteilen und sorgfältige Montage gute Empfangsleistungen auch bei nicht optimalen Rahmenbedingungen.

Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:

Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.

Hinweis:

• rot +12V Speisespannung extern:
• Anschluss > Antennenremote Nachrüstradio
• Anschluss > Zündungsstrom Klemme 15 abgesichert

Bei Empfangsproblemen:

• Antennenkabel und Antennendapter auf Durchgang prüfen
• Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
• Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
• Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

 Empfangsarten:
FM
DAB+

Montage:

• Einbauort: Dach hinten
• Bohrung rund: 21 mm

Maße:

• Antennenfuß: L = 86 mm / B = 54 mm / H = 63 mm

Anschluss:

• FM: Fakra B(m) weiß / L 26 = cm
• DAB+: Fakra G(m) grau / L 23 = cm
• Speisespannung extern: Flachstecker(f) 6,3 mm / L = 145 cm

Frequenzbereich:

• FM: 87,5 MHz – 108 MHz
• DAB+: 174 MHz – 240 MHz

Zugewinn:

• FM: +14 db
• III Band: +15 db
• L Band: +6 db

Spannungsversorgung:

• FM: +12V extern
• DAB+: +12V extern
