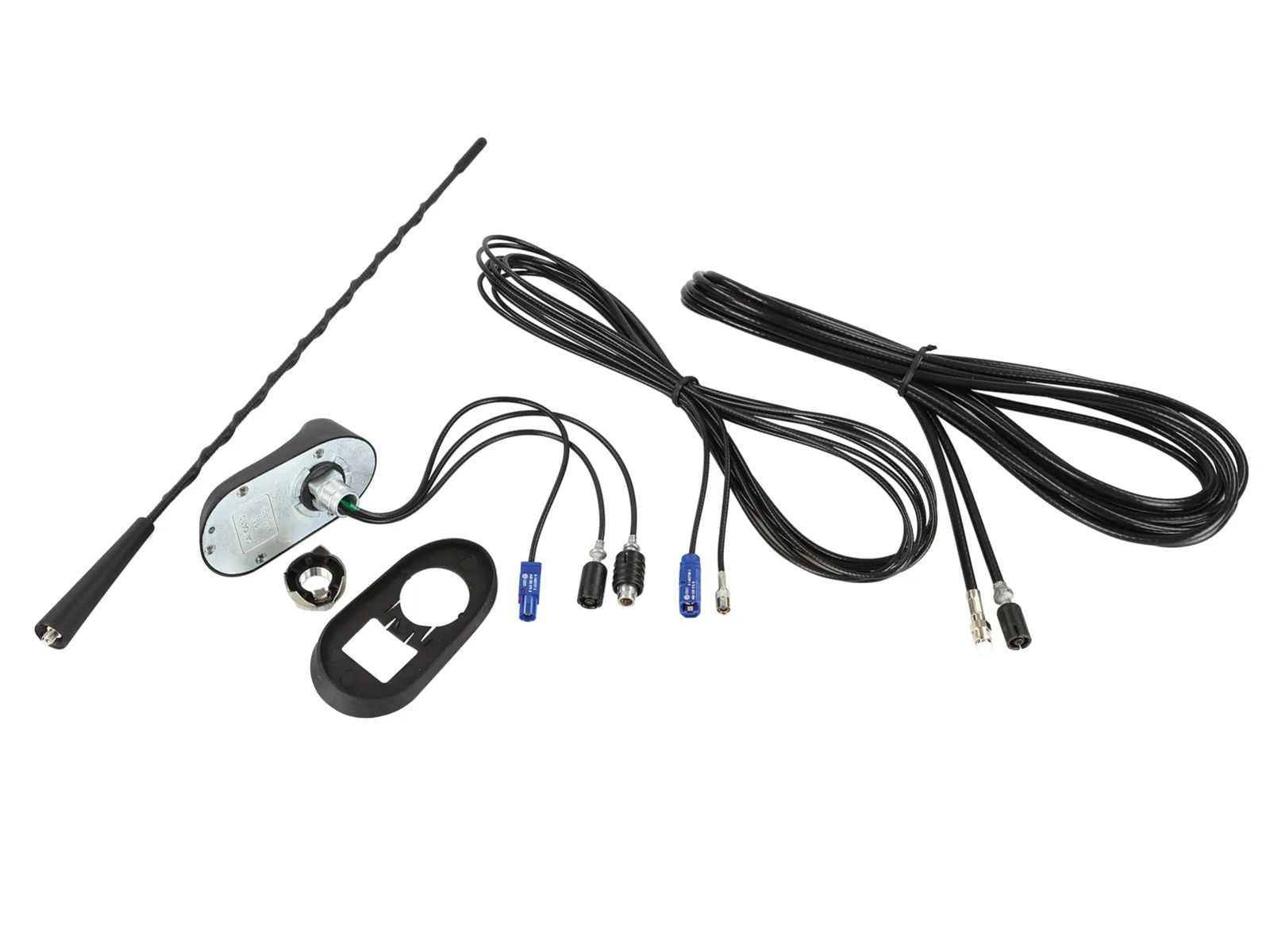

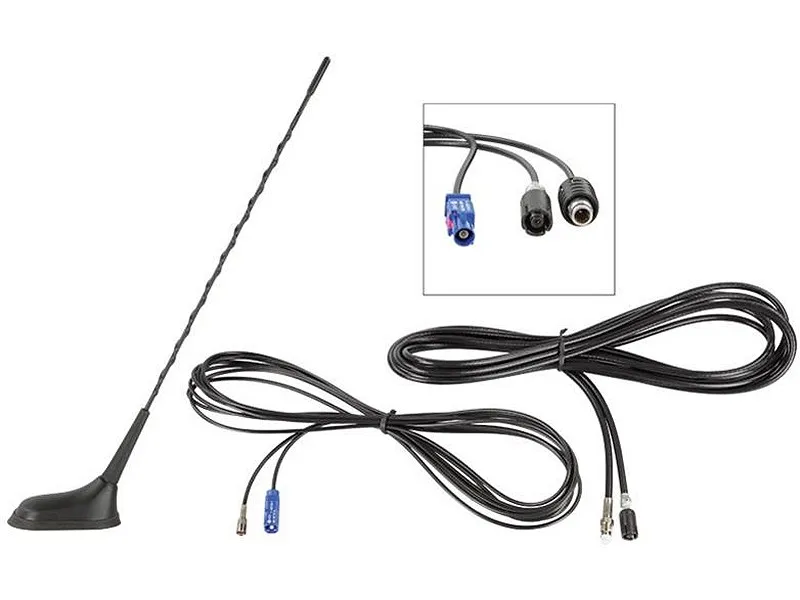

Dachantenne Triplex Radio / GSM / GPS

Dachantenne Triplex Radio / GSM / GPS

Bauart 16V

AM/FM 12V / 12V Phantomspeisung
GNSS 3V – 5V Phantomspeisung

Einbauort: Dach hinten
Bohrung: ø 19 mm
Antennenfuß: L 9,8 cm / B 5 cm
Antennenstablänge: 41cm / 60°
Ersatzstab ohne Fuß: 15-7551040

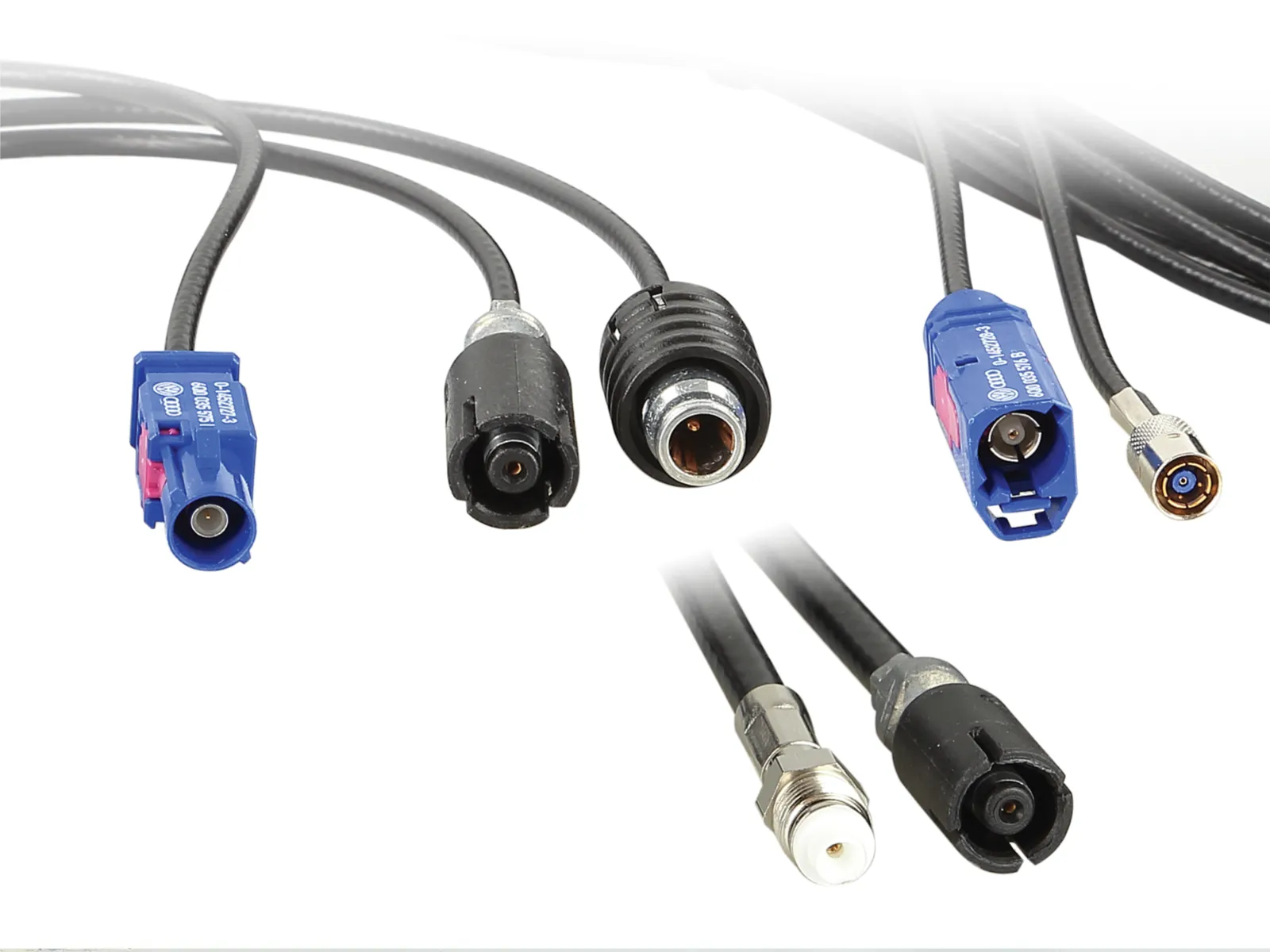

GSM Anschluss: FME (f) / Kabel: 5m RG58/Z = 50 Ohm/C = 101 pF/m
GNSS Anschluss: SMB (f) / Kabel: 5m RG174 Länge/Z = 50 Ohm/C = 100 pF/m
AM/FM Anschluss: HC97 (f) (Raku2)

Frequenzbereich:
AM 0,15 – 1,71 Mhz
FM 87,5 – 108 Mhz
GSM 890 – 960 / 1710 -> 1880 Mhz
AMP 824 – 894 Mhz
PCS 1850 – 1990 Mhz

Gewinn (db):
GSM 2.15 dB
GNSS bis 27 dB

Stromaufnahme:
AM/FM 50 mA
GNNS 30 mA max
GSM 8W max Belastbarkeit

VSWR GSM Tx < 1,5:1 Rx < 2:1

Optionale Artikelnummer: (5,6 Meter AM/FM Kabel)
15-7581119 (DIN)
15-7581062 (ISO)
15-7581139 (FAKRA)

Ersatzstab ohne Fuß: 15-7551040
