DC 12V Auto ACC Trigger Verzögerung Power-off Schalter Relais

DC 12V Auto ACC Trigger Verzögerung Power-off Schalter Relais

Produktname: 2x 20A Auto Power-off Verzögerung Schalter schalten sie Nach Power-off verzögerung DC 12V ACC Trigger relais Modul Bord

Parameter:

• Arbeits spannung: DC 12V (Bereich DC 10-15V)
• Arbeits strom: ruhestrom 4MA, relais pull-in strom 36MA
• Trigger control port: ACC port, hohe trigger (DC 5-24V).
• Arbeits temperatur: -40 ? zu 80 ?;

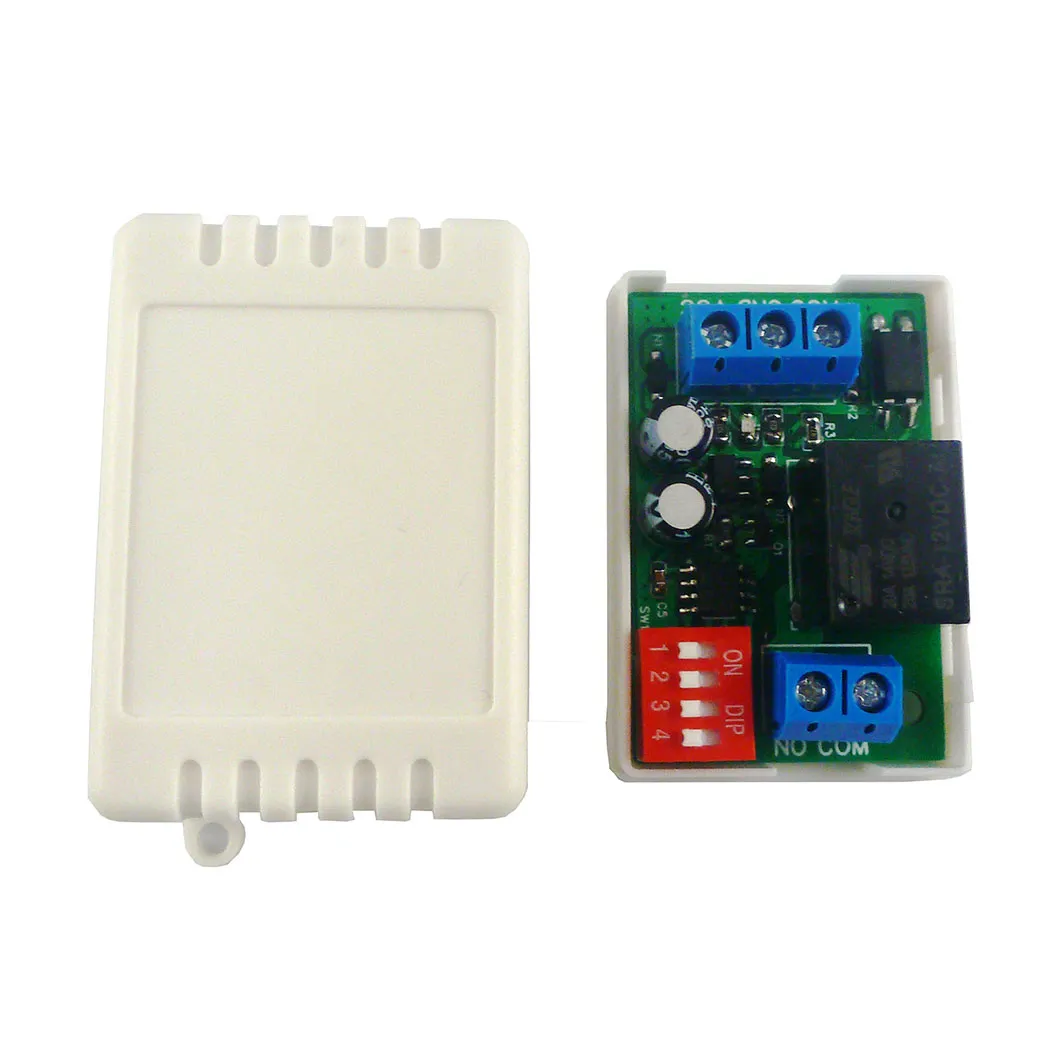

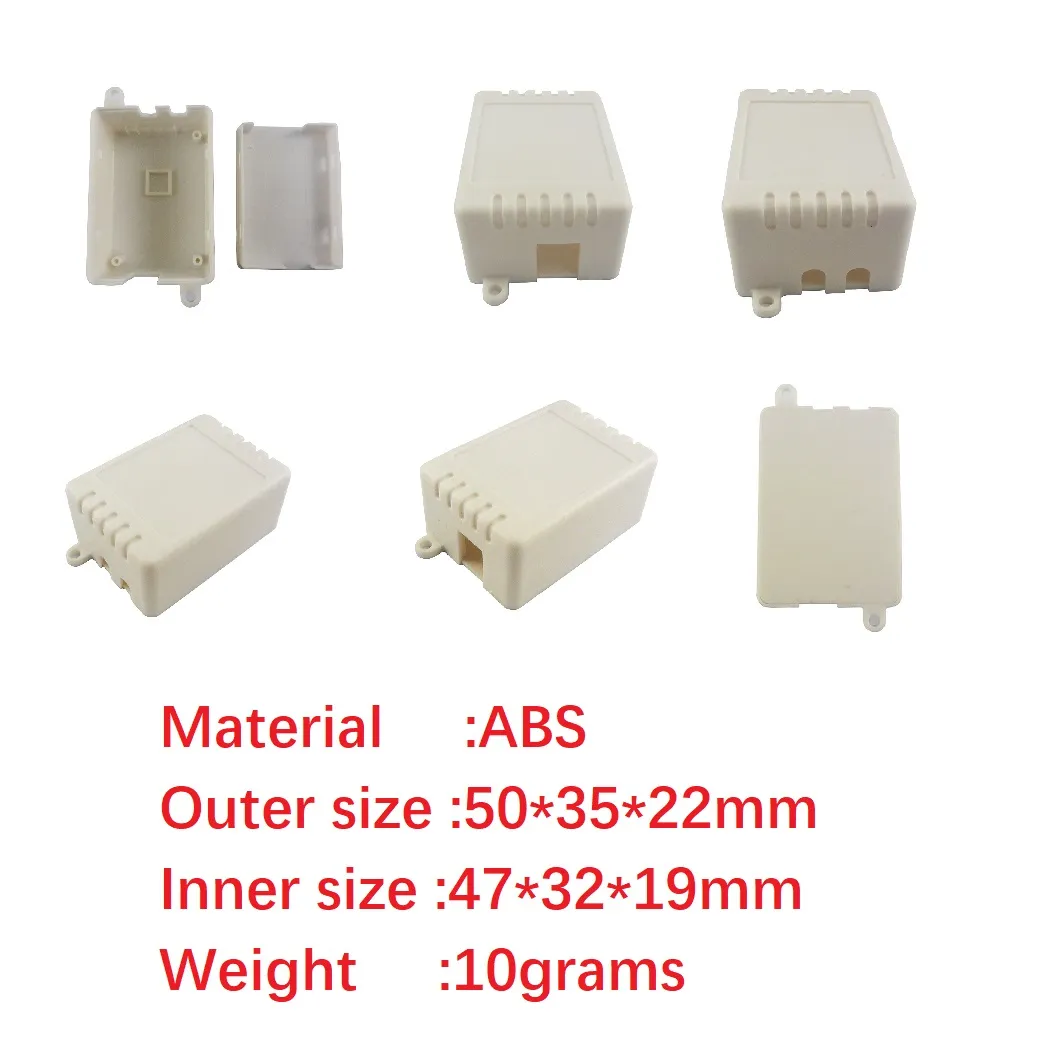

• Abmessungen: 45x29x15mm (board nur), 45x29x15mm (mit fall)
• Gewicht: 16g (board nur), 26g (mit fall)
• Relais maximale last: 20A/14VDC; 20A/125VAC
• Anwendbaren gegenstände: fahren recorder, navigation display bildschirme, auto audio, auto scheinwerfer, umgebungs lichter, innen dekorative lichter, etc.

Arbeits Prinzip:

Dieser schalter ist eine power-off verzögerung abschaltung funktion. Netzteil der 12V netzteil port ist eine stehende netzteil, die können in der regel verbunden werden, um eine batterie oder andere adapter netzteil. Die trigger port ist verwendet zu verbinden die erkannt signal zu realisieren verwandte aktionen.

Erste, verbinden wir zu die stehende netzteil 12V, und dann wenn die trigger port (ACC) hat netzteil, wird der schalter gedreht werden auf. Wenn die power versorgung der trigger port ist getrennt, das modul wird automatisch schalten sie die relais nach eine verzögerung für einen zeitraum von zeit; wenn es ist spannung, wird das relais öffnen und diese zyklus kann durchgeführt werden.

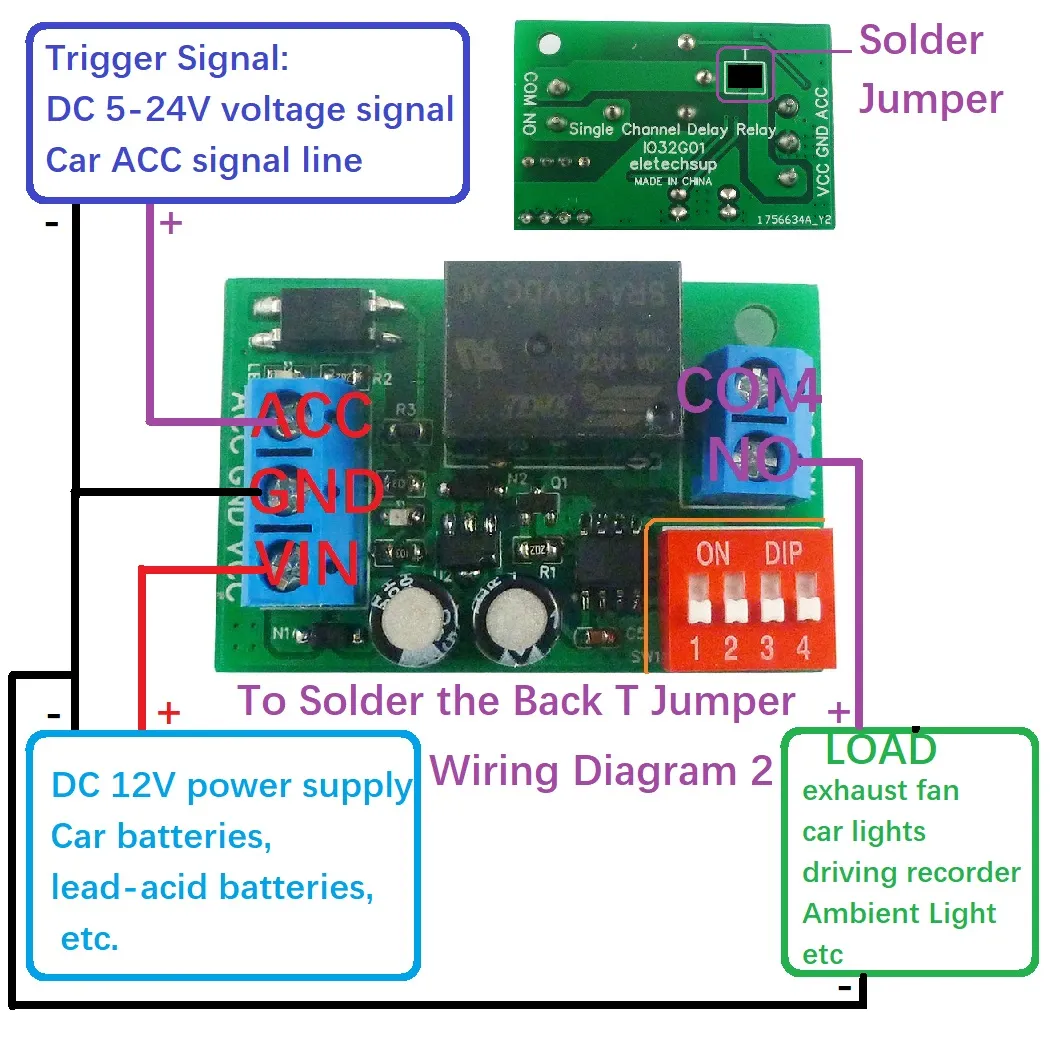

Hinweis: die boden draht der trigger signal der trigger port sollte verbunden mit der negative pol der netzteil port (gemeinsame boden). Wenn das signal und netzteil port sind die gleichen gerät oder teilen die gleiche power versorgung, sie sind bereits verbunden durch standard, und es ist keine notwendigkeit zu finden die signal boden draht und verbinden es zu der negative pol der netzteil port.

Verzögerung zeit auswahl:

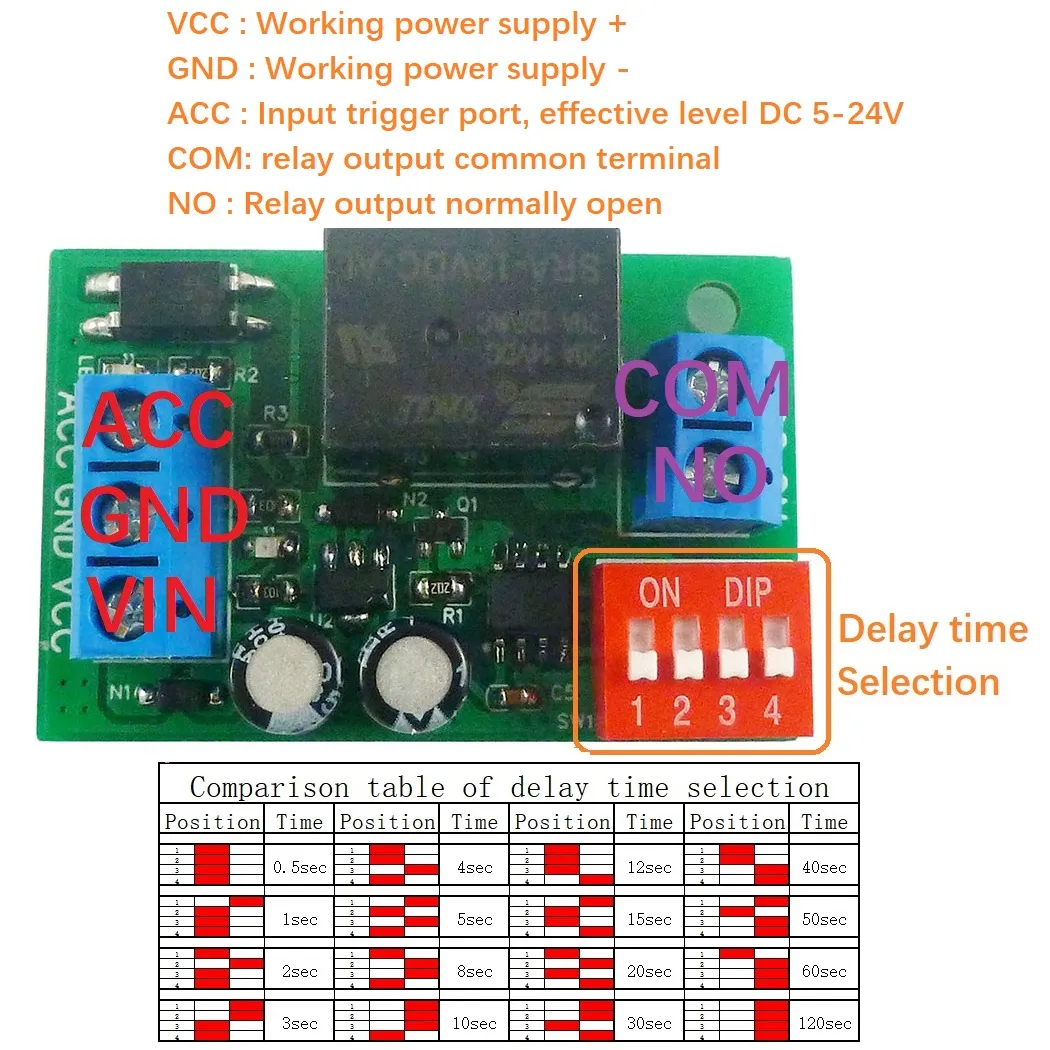

Die Verzögerung zeit ist bestimmt durch die Position der rot vier Digit dual Schalter. Es werden verschiedene Verzögerung Parameter entsprechend verschiedenen Positionen, wie gezeigt in der Tabelle unten

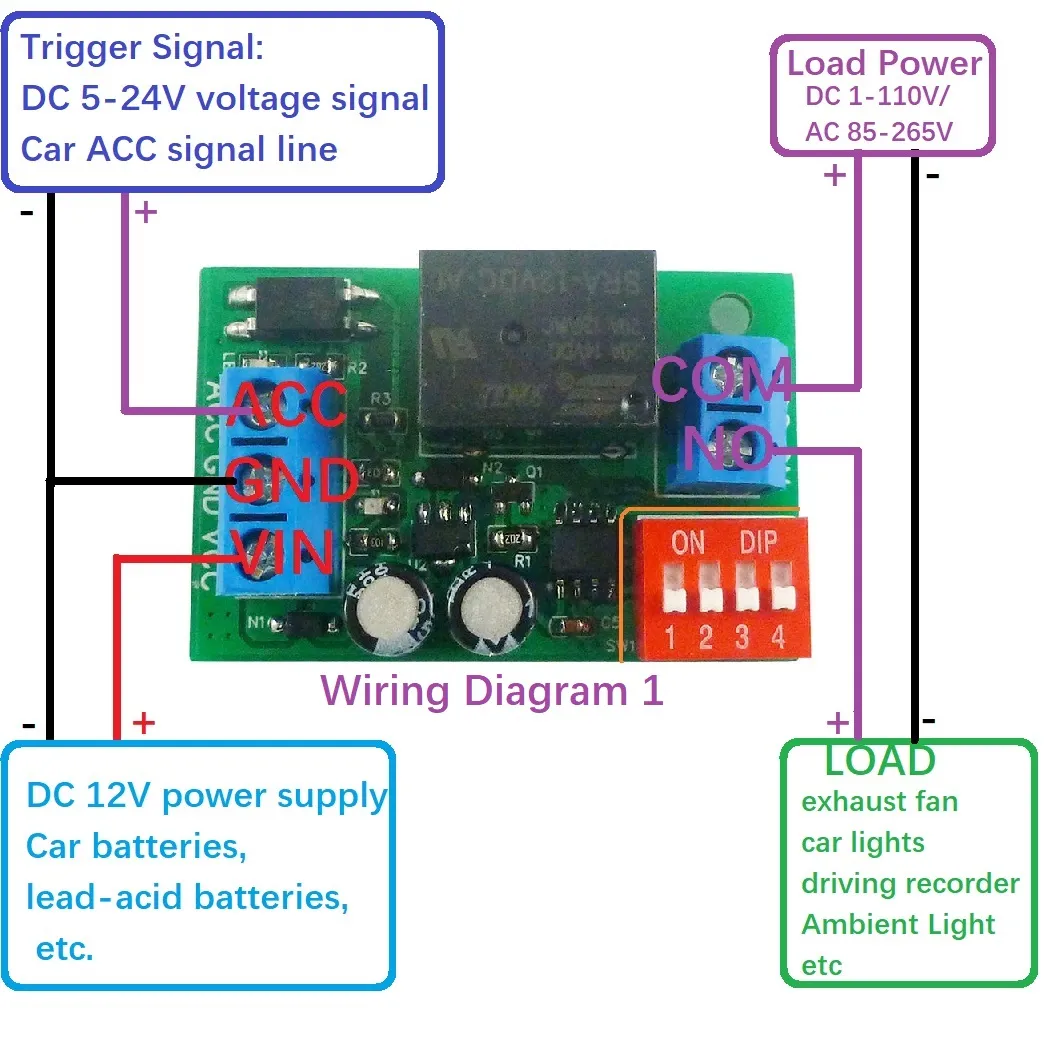

Pin beschreibung:

• VCC: Arbeits netzteil +
• GND: Arbeits netzteil-
• ACC: Eingang Trigger Port, effektive ebene DC 5-24V
• COM: Relais Ausgang gemeinsame terminal
• KEINE: Relais Ausgang Schließer

Anwendung:

• Haushalt Schalter control — auspuff fans, kühlung ausrüstung und andere haushalts produkte;
• Automotive elektronische control — navigation, media sound effekte, tür und fenster verzögerung lift und andere automotive circuit power-off verzögerung steuer;
• industrielle ausrüstung control – access control ausrüstung control-lager, gang beleuchtung;
• Auto lichter, scheinwerfer verzögerung aus, etc.
