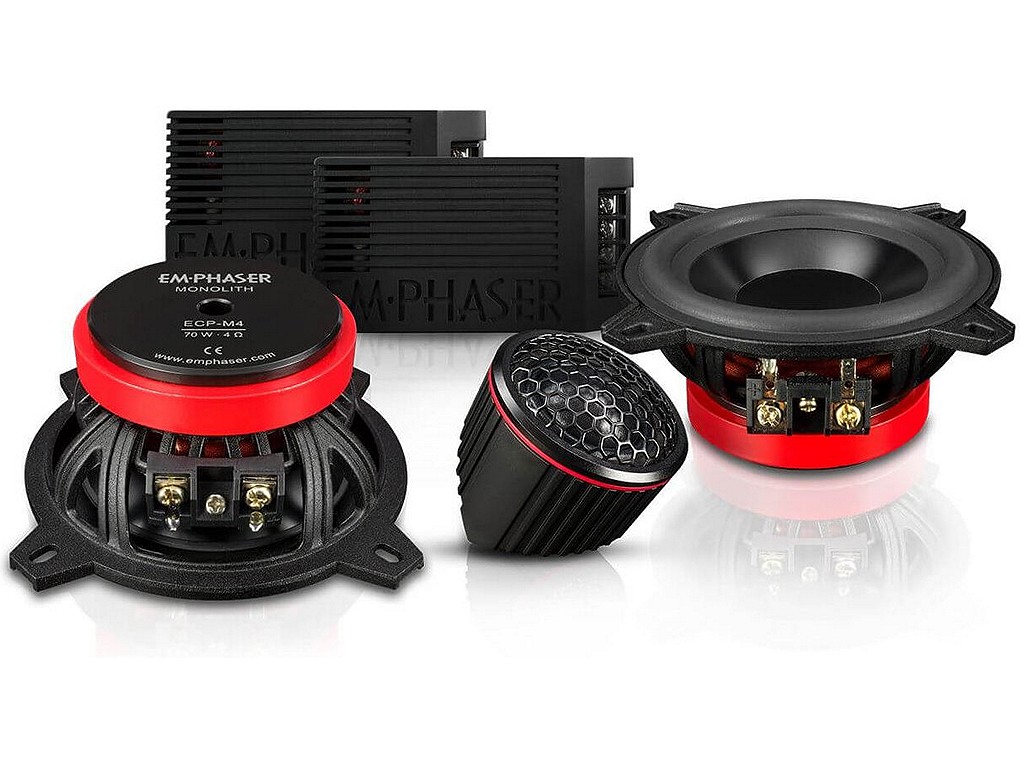

EMPHASER ECP-M4 Monolith ECP-M4 2-Way Compo 10 cm

EMPHASER ECP-M4 Monolith ECP-M4 2-Way Compo 10 cm

HAUPTMERKMALE TIEFTÖNER

• Aluminium Druckgusskorb mit optimiertem Temperaturmanagement
•  Strontium-Ferrit Magnet
• Aluminium Membran mit inverser Aluminium Dustcap
• Butyl-Gummisicke, geringe Verzerrungen auch bei hohen Auslenkungen
• 2-lagige Kupferdraht-Schwingspule, gewickelt auf temperaturfestem, elektrisch neutralem Polyimid Schwingspulenträger
• Langlebige Connex-Zentrierspinne mit eingewebter Schwingspulenzuleitung

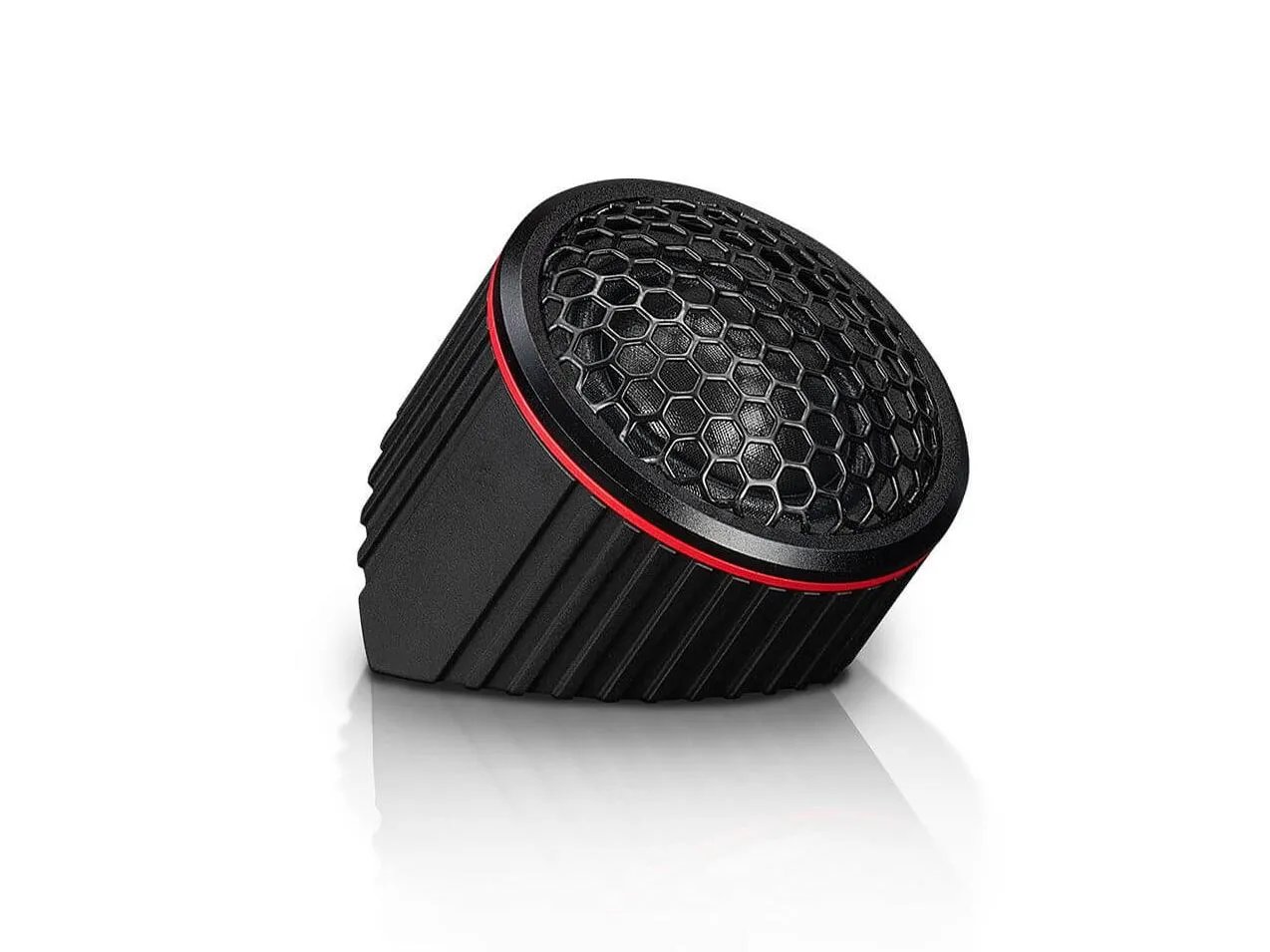

HAUPTMERKMALE HOCHTÖNER

• 25 mm Gewebekalotte
• Neodym Magnet
• CNC-gefrästes Aluminium-Gehäuse mit geringer Einbautiefe
• Schutzgitter mit sehr großer Öffnungsfläche für hohe Schalldurchlässigkeit und geringe Reflexionen
• Aufbaugehäuse zur Montage in 2 verschiedenen Abstrahlwinkeln

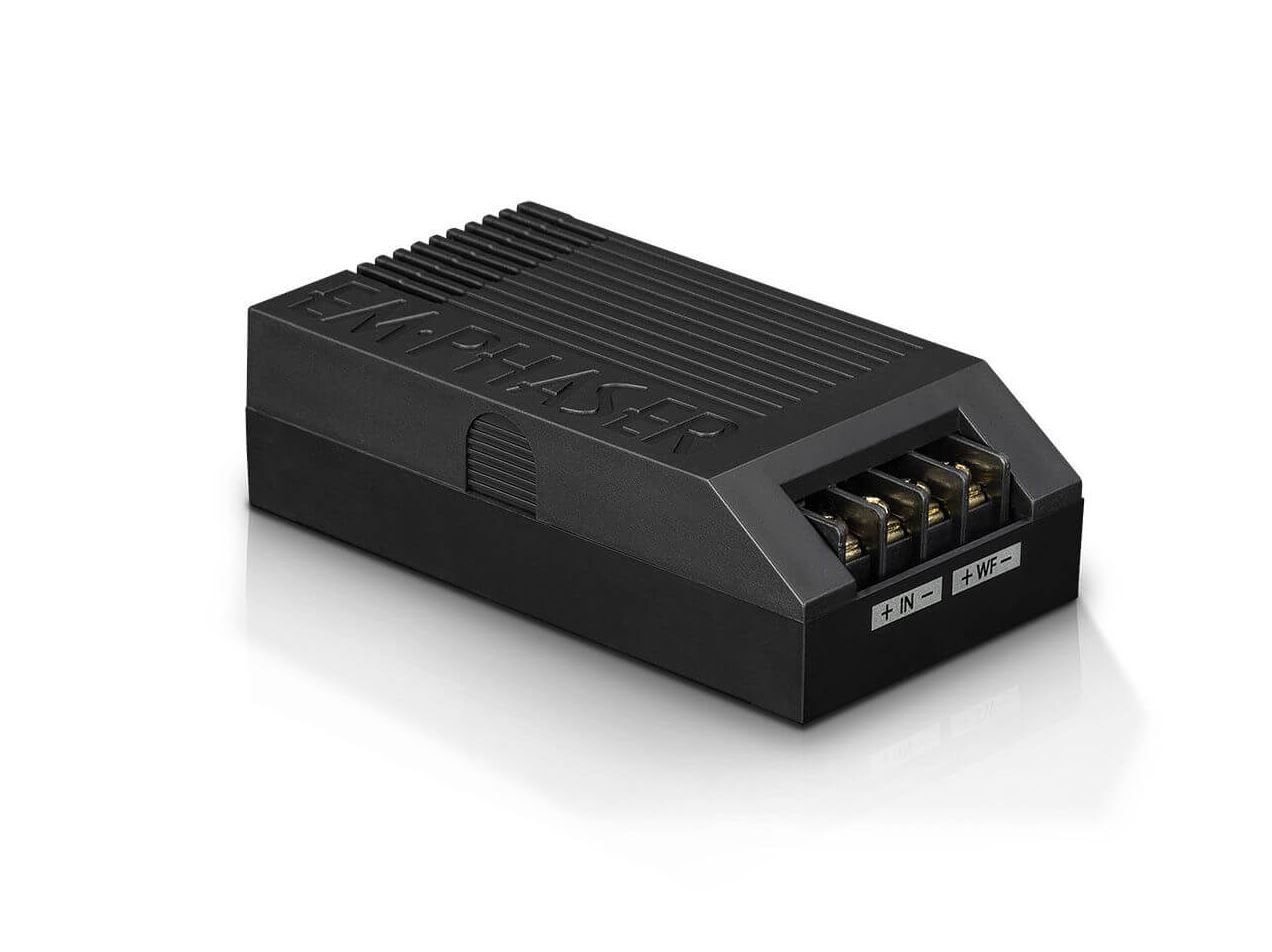

HAUPTMERKMALE FREQUENZWEICHEN

Getrennte Weichengehäuse für Hochton und Tiefton für bestmöglichen Montagekomfort, keine gegenseitige Beeinflussung der beiden Signalwege durch zu enganeinanderliegende Drosseln

Zwei Trennfrequenzen für den Hochtöner wählbar, um die räumliche Distanz zum Mitteltöner je nach Einbausituation akustisch ausgleichen zu können

Verwendung von hochwertigen Luftspulen, Folienkondensatoren und MOX-Widerständen im direkten Signalweg

12 dB Tieftöner / 6 dB Hochtöner Filter

3-stufige Pegelanpassung für den Hochtöner

Technische Spezifikationen

• Ø 10 cm Komponentensystem
• Nennbelastbarkeit: 70 W RMS
• Nennimpedanz: 4 Ohm
• Frequenzgang: 100 Hz – 22 kHz
• Empfindlichkeit 1W/1m: 84 dB
• Einbaudurchmesser: 93 mm
• Einbautiefe: 44 mm
• Abdeckgitter im Lieferumfang vorhanden.

Dokumente

98277_Bedienungsanleitung.pdf
