Fakrastecker – Cinch-Stecker Anschluss von Rückfahrkameras geeignet

Fakrastecker -> Cinch-Stecker Anschluss von Rückfahrkameras geeignet

Rückfahrkamera Adapter Ford / Mercedes / Porsche / VW

Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.

Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.

Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.

Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.


Hinweis:

• Anschluss: Fakra(m)
• Anschluss: OEM Rückfahrkamera > Cinch(m) > Nachrüstgerät Rückfahrsignal Eingang
• Kabellänge: 25 cm
• Fahrzeuge mit OEM Rückfahrkamera
• Abhängig vom verbauten Nachrüstgerät > Kamarabild nicht verfügbar:
• Anschluss eines zusätzlichen Massekontakts am Cinch-Außenleiter

Für folgende Anwendung:

• OEM Rückfahrkamera > Rückfahrkameraeingang Nachrüstgerät

 Artikelinformation

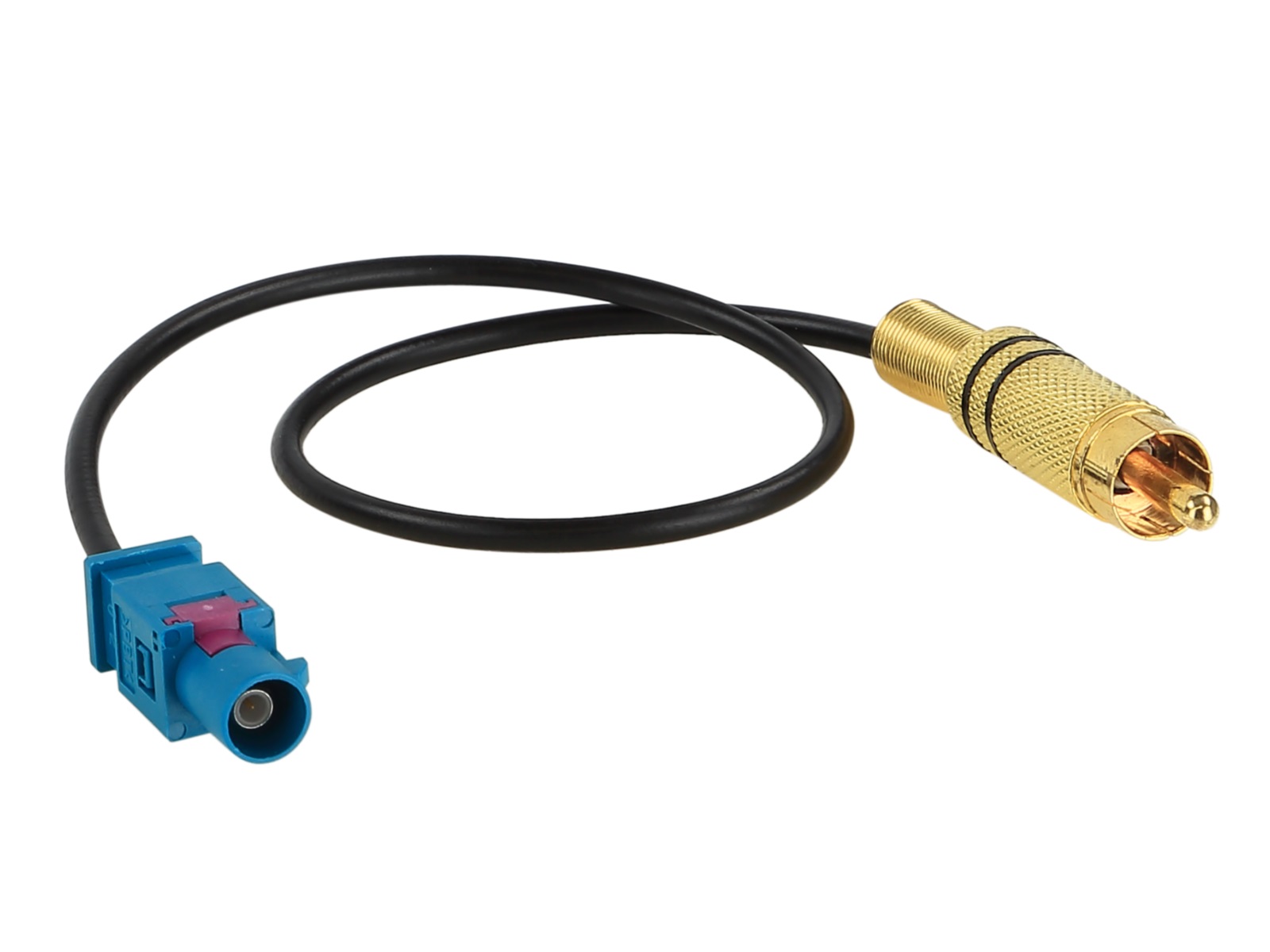

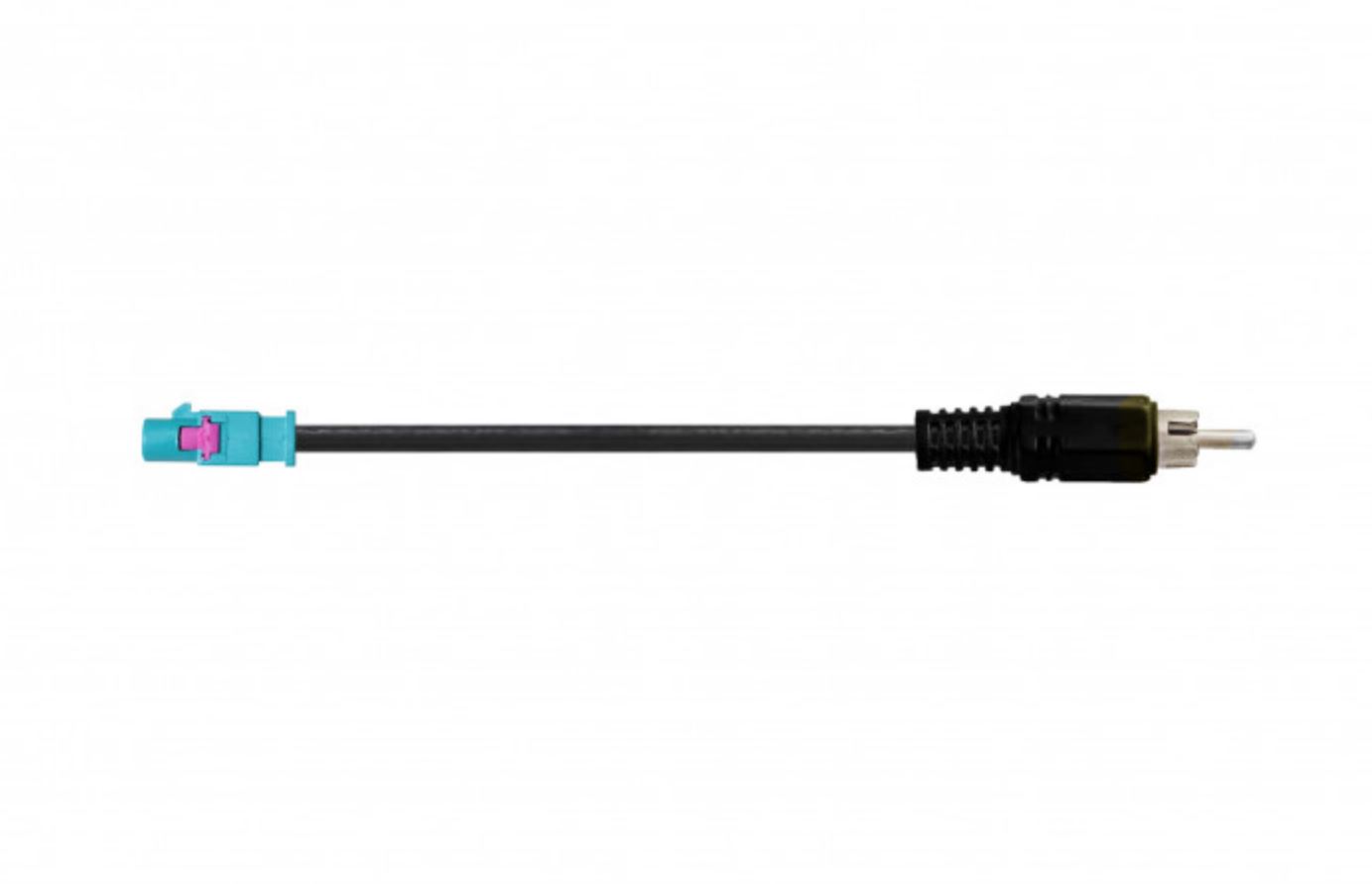

• Fakrastecker (M) -> Cinch-Stecker auch zum Anschluss von Rückfahrkameras geeignet

Technische Daten

• funktioniert mit den meisten Werksnavigationen mit großem Bildschirm.

Für folgende Fahrzeuge geeignet:

• Ford Blaupunkt OEM Navigation

• Mercedes Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
• Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A–Klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-Klasse (T245) 07/2005 – 04/2008
• Mercedes B-Klasse (T245) 04/2008 – 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes CLC-Klasse (CL203) 06/2008 – 02/2011
• Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
• Mercedes CLS-Klasse (W219) 10/2004 – 06/2008
• Mercedes CLS-Klasse (C219) 04/2008 – 09/2010
• Mercedes E-Klasse (S211/W211) 03/2002 – 02/2008
• Mercedes E-Klasse (S211/W211) 03/2008 – 01/2009
• Mercedes G-Klasse (W463) 04/2007 – 06/2008
• Mercedes G-Klasse (W164) 09/2008 – 06/2012
• Mercedes GL-Klasse (X164) 09/2006 – 05/2009
• Mercedes GL-Klasse (X164) 05/2009 – 07/2012
• Mercedes M-Klasse (W164) 07/2005 – 04/2008
• Mercedes M-Klasse (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-Klasse (W251) 09/2005 – 05/2007
• Mercedes R-Klasse (W251) 05/2007 – 05/2010
• Mercedes SL-Klasse (R230) 03/2006 – 02/2008
• Mercedes SL-Klasse (R230) 04/2008 – 12/2011
• Mercedes SLK-Klasse (R171) 03/2004 – 03/2008
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Mercedes Vito (W447) 10/2014 – 02/2019
• Mercedes Vito (W447) 05/2019 – 2023*

• Porsche PCM2.0 / PCM2.1 OEM Navigation
• Porsche 911 (997) 07/2004 – 08/2009
• Porsche Boxster (987) 10/2004 – 01/2009
• Porsche Cayenne (9PA/955) 09/2002 – 12/2006
• Porsche Cayman (987C) 11/2005 – 01/2008

• VW 2-DIN Navigation
• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016

*Fahrzeuge mit Garmin Audio 30 OEM Navigation mit Kamerabereich einstellbar nicht unterstützt
