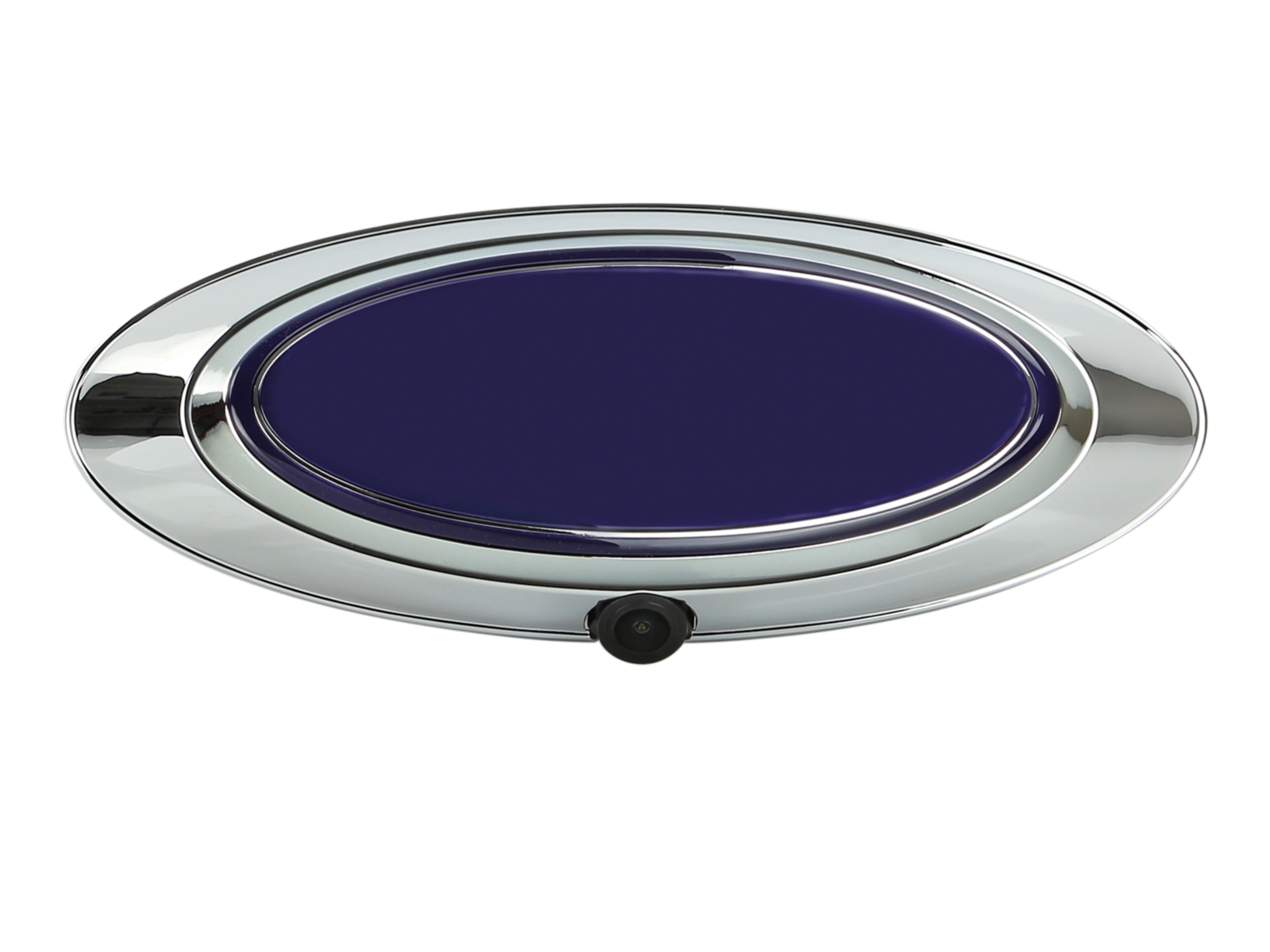

Ford Emblem Kamera zum Austausch des OEM Ford Logos

Ford Emblem Kamera zum Austausch des OEM Ford Logos

• Ford F-150 2008-2017
• Ford Super Duty 2011-2016
• Ford Ranger 2016-2021

Zum Austausch des OEM Ford Logos auf der Heckklappe
Mit Orientierungslinien

• Aufbau: Kunststoff
• Farbe: Chrom/schwarz

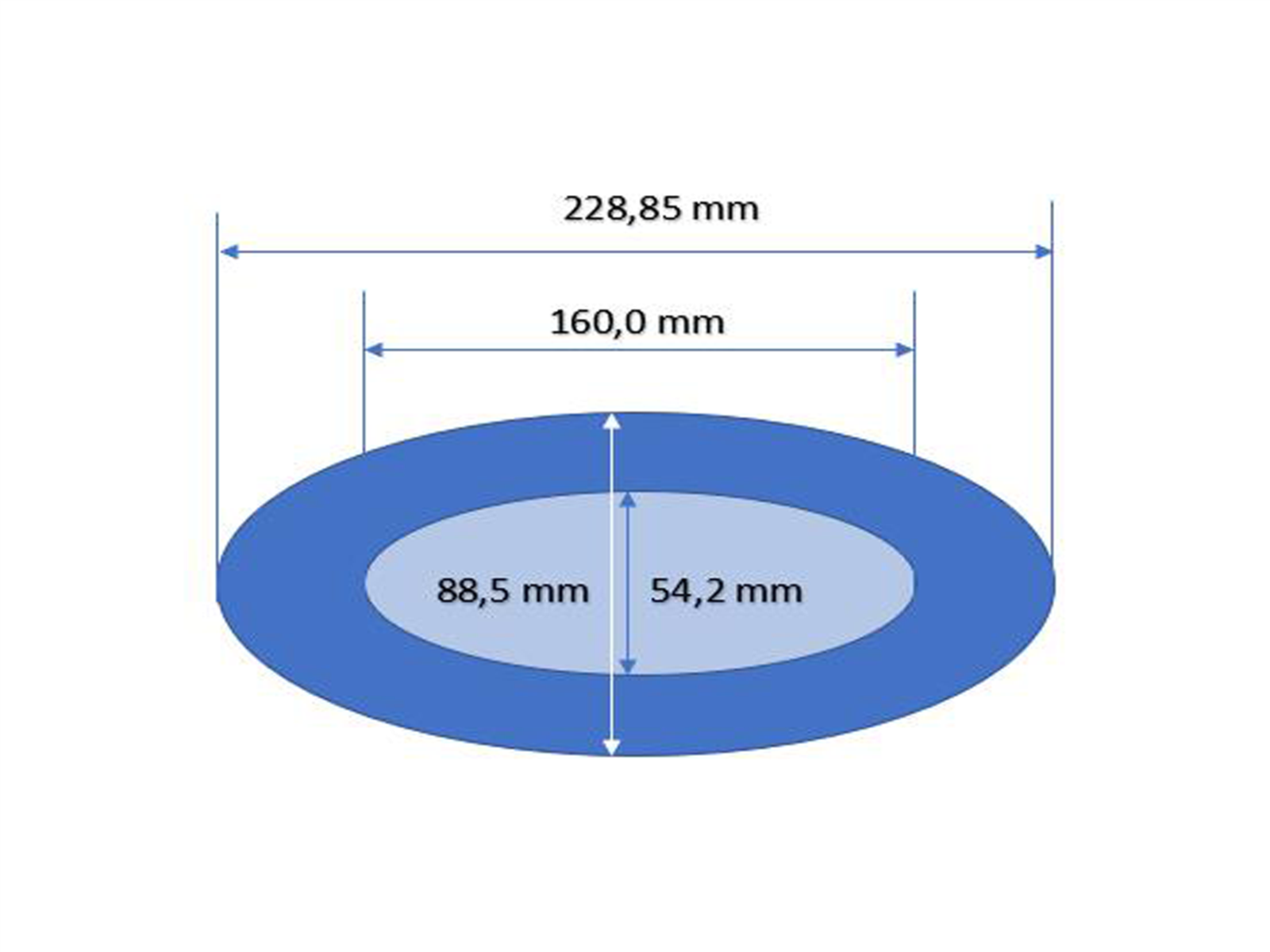

• Maße Emblem: Länge 228,85 mm / Höhe 88,5 mm
• Maße Logo: Länge 160 mm / Höhe 54,2 mm
• Extras: OEM Ford Logo Design, Orientierungslinien über Jumper
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Auflösung: 600 TV lines
• Blickwinkel: 170° + 5°
• Blickwinkel: horizontal 150° vertikal 90° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5,2 mm
• Versorgungsspannung: 12Volt + 10 %
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: siehe OEM Bremsleuchte

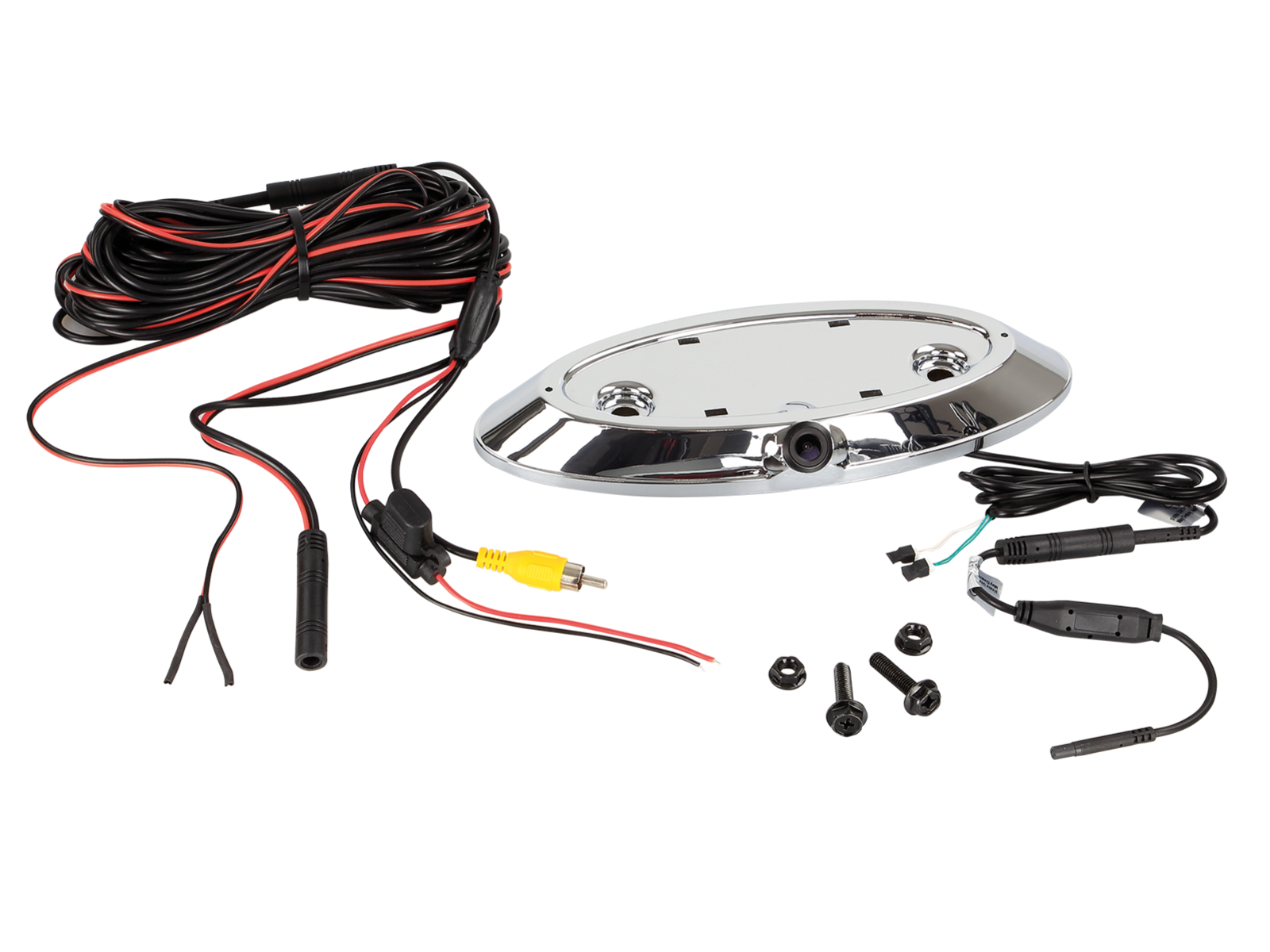

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 1 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
  und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm

• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTEKamerschluss an
• Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

• 771000-6305 Verlängerung 5 Meter
• 771000-6310 Verlängerung 10 Meter
• 771000-6315 Verlängerung 15 Meter

Dokumente

97766_Anleitung_herunterladen.pdf
