Lenkradfernbedienungsadapter Chevrolet

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

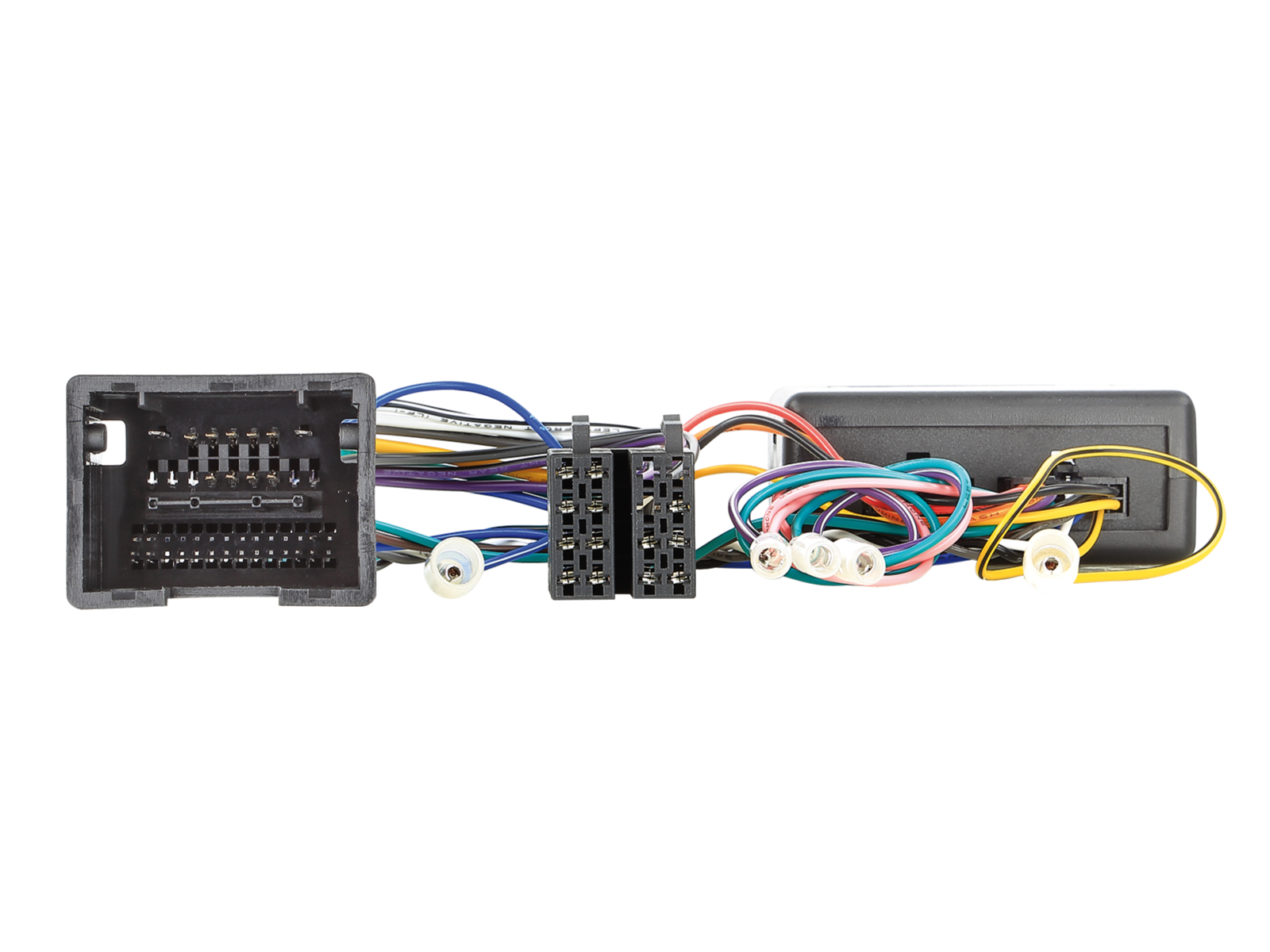

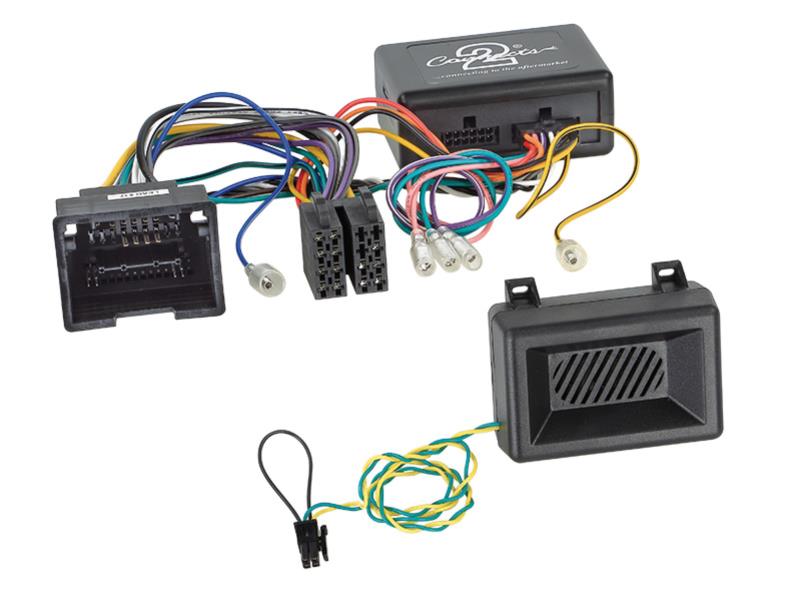

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 48 Pin Opel Stecker
• Fahrzeuge mit OEM Gerät
• Fahrzeuge ohne OEM Navigation
• Fahrzeuge ohne Farbdisplay
• 4 Pin Microfit Lautsprecherstecker > Kabelschlaufe trennen zur Aktivierung OEM Display

Für folgende Fahrzeuge geeignet:

Chevrolet

• Chevrolet Orlando (KL1Y) 03/2011 – 08/2014
• Chevrolet Orlando (KL1Y) 2014 – 2018

Folgende Signale werden zur Verfügung gestellt:

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
grün: Masse GND Handbremssignal
gelb/schwarz: GND Telefon Mutesignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Fahrzeugeinstellungen unterstützt
Warntöne unterstüzut
PDC hinten unterstützt
