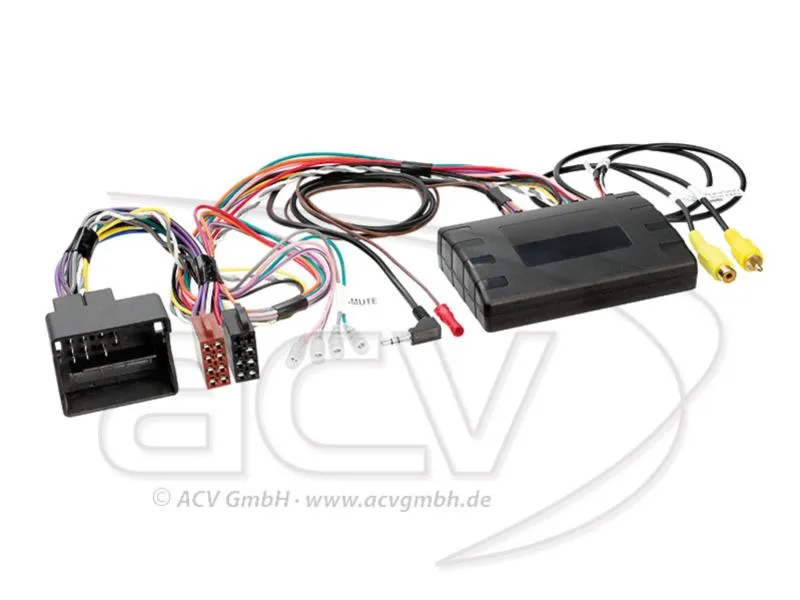

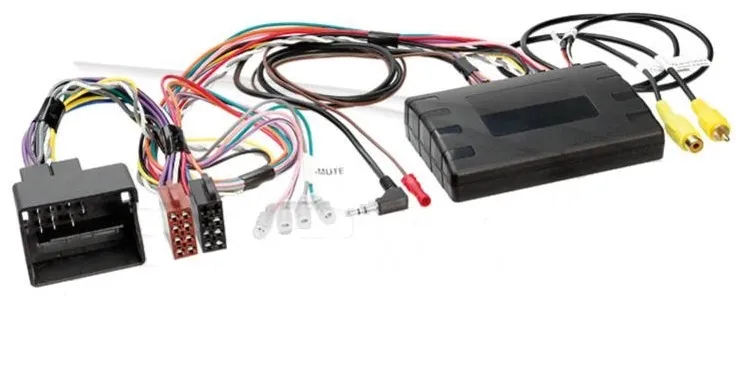

Infodapter VW Quadlock

Infodapter VW (Quadlock)

Durch den Infodapter wird beim Austausch des original Radios die optische Darstellung der Fahrzeugfunktionen, wie z.B. Parksensoren, Klimatisierung, Sitzheizung beibehalten.

Die Lenkradfernbedienungsfunktion des Fahrzeugs wird ebenfalls unterstützt und ist zur Konfiguration des Adapters zwingend notwendig!

Beachten Sie, dass in einigen Fällen nicht alle Funktionen unterstützt werden.
Zum Beispiel Trailer Assist, E Call, oder andere Fahrassistenz Systeme.

Überprüfen Sie vor der Installation das Fahrzeugmenü auf diverse Einstellungen.
Überprüfen Sie die Funktion der Einstellungen vor der Endmontage.
Vergewissern Sie sich, ob die von uns angegebenen original Werksradios und abgebildeten Stecker des Adapters mit der Ausstattung des Fahrzeugs übereinstimmen.

Hinweis:

Für Fahrzeuge mit Lenkradfernbedienung

Anschluss: 40 Pin Quadlock Skoda Stecker

Um die Menüeinstellungen aufrufen zu können, Rückfahrausgang (lila/weiß) anschliessen
Um die Menüeinstellungen zu visualisieren, Rückfahrkameraeingang (Cinch) anschließen und konfigurieren

Fahrzeuge mit weißem FIS (Menüanzeige Kombiinstrument)
Fahrzeuge mit / ohne OEM Soundsystem

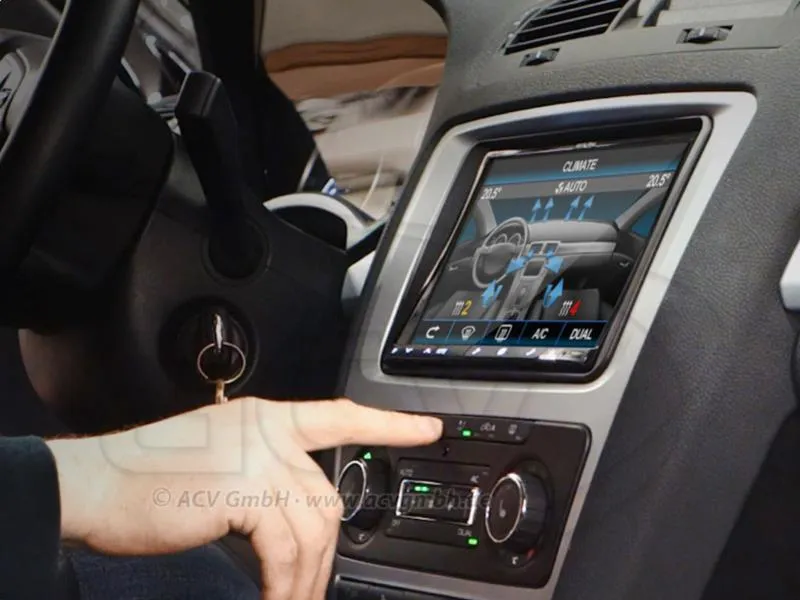

Visualisierung OPS / Klimatronik

Für folgende Fahrzeuge geeignet:

VW Eos (1F) 2009 – 2016
VW Golf Plus (1KP) 2010 – 2013
VW Golf VI (1K/1KM) 2009 – 2013
VW Passat (B7) 2010 – 2015
VW Passat CC 2 VW Polo 2009 – 2015

VW Polo 2009 – 2014*

VW Scirocco 3 2011 – 2015
VW Sharan 2010 – 2015
VW T5 Multivan/Caravelle/Transporter 2010 – 2015
VW Tiguan (5N) 2011 – 2015
VW Touran 2010- 2015

Folgende Signale werden zur Verfügung gestellt:

Zündung
Beleuchtung
Rückwärtsgang
Speedpulse
HandbremssignalLenkradfernbedienung

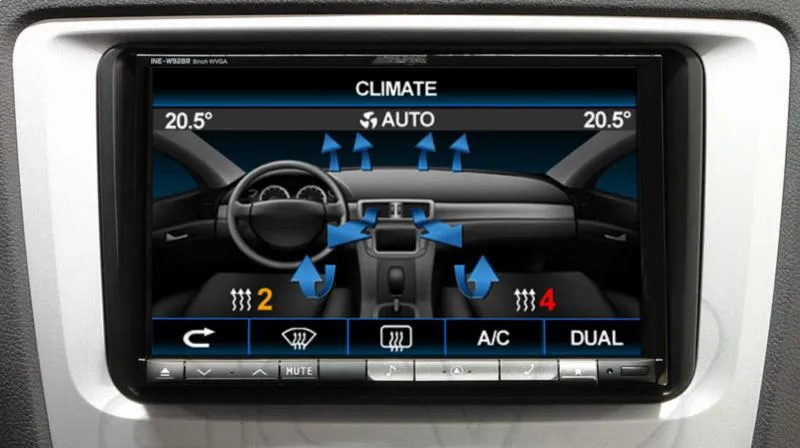

Visualisierung Klimatronik

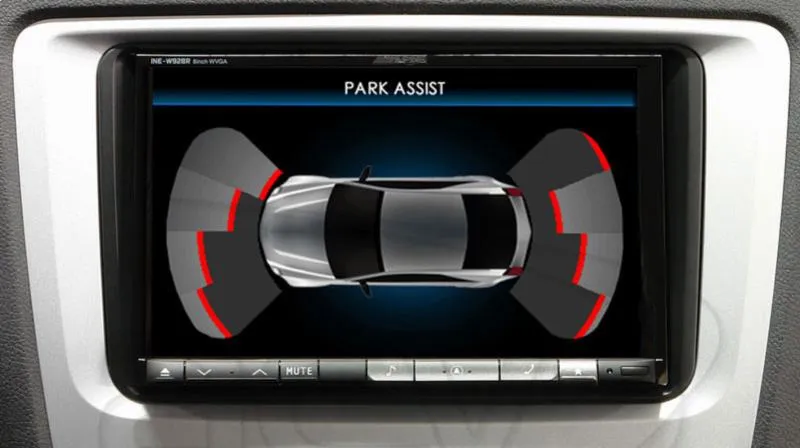

Visualisierung optische PDC
OEM Soundsystem Einstellungen

*Fahrzeuge mit Fender OEM Soundsystem
