ISO Adapterkabel/AntennenadapterDIN Ford/VAG

ISO Adapterkabel/Antennenadapter>DIN Ford/VAG

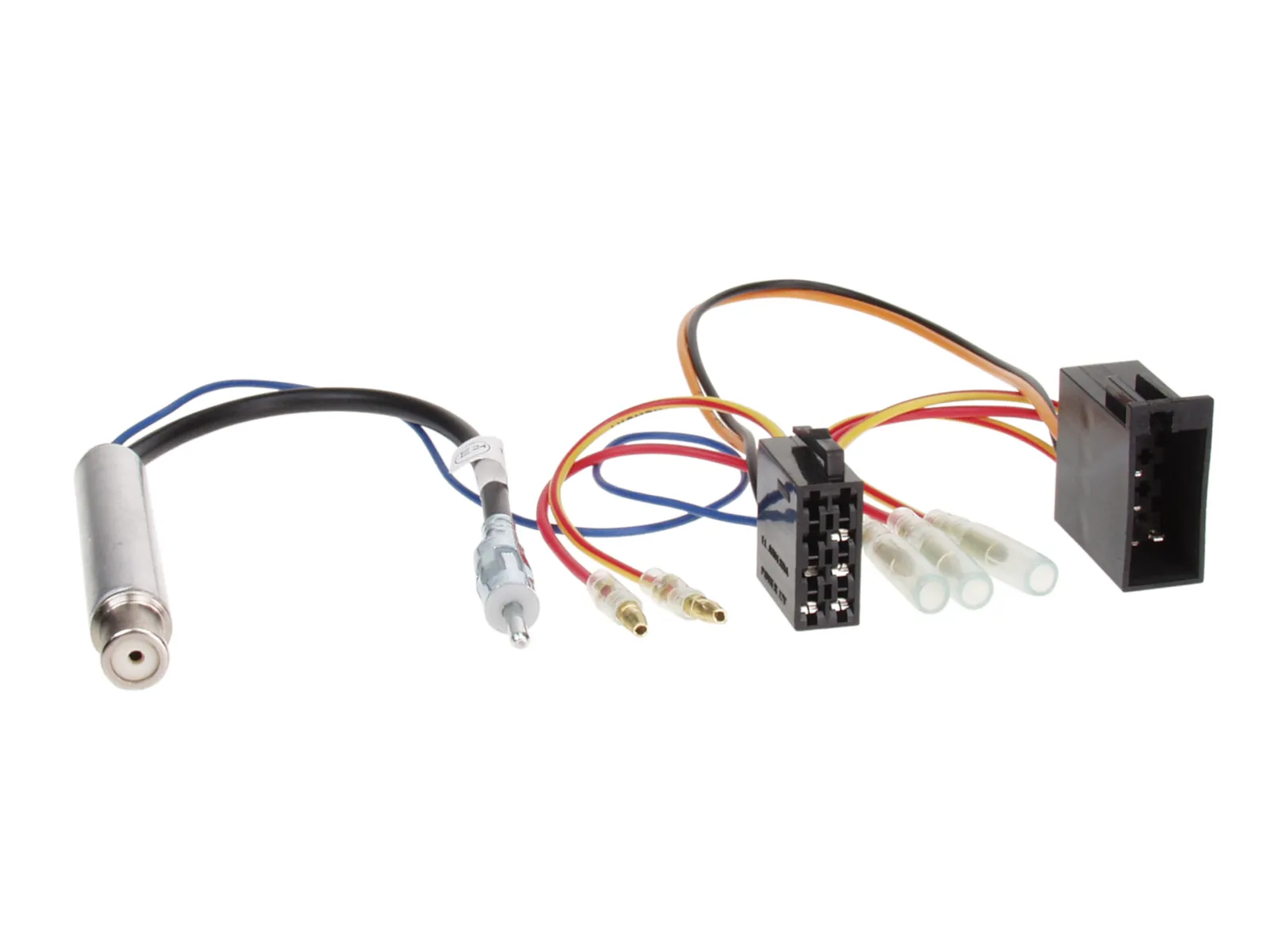

ISO Adapterkabel Ford /VAG

• ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
• Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
• 12V Dauerstrom
• 12V Zündung
• Masse
• Licht
• Antennenremote
• Lautsprecheranschluss für Front- und Rear Lautsprecher
• Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
•  CAN-Bus Interfaces
• LFB-Interfaces
• Soundsystemadapter
• Kameraadapter
• Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

• Anschluss: ISO Pin 7 / Pin 4 variabel
• Anschluss Antenne: ISO(f) > DIN(m) 12V Phantom 25cm

Für folgende Anwendung:

• Radioanschlusskabel Strom
• Fahrzeuge mit Antenne phantom gespeist
• Fahrzeuge mit S-Kontakt ohne CAN-Bus*

Für folgende Fahrzeuge:
Audi

• Audi A3 (8L) 1996 – 08-2000
• Audi A4 (B5) 1996 – 11/2000
• Audi A6 (4B/C5) 1997 -05/2001
• Audi TT (8N) 09/1998 – 2000

Ford

• Ford Galaxy 2000 – 2006**

Seat

• Seat Alhambra I 2000 – 2005
• Seat Arosa I 1997 – 2004
• Seat Cordoba II 1999 – 2008
• Seat Ibiza II/III 1999 – 2006
• Seat Leon 1999 – 2006
• Seat Toledo 1998 – 2004

Skoda

• Skoda Fabia I 1999 – 2007
• Skoda Octavia I 1997 – 2003
• Skoda Superb I 2001 – 2008

VW

• VW New Beetle 1997 – 2010
• VW Bora 1998 – 2005
• VW Caravelle 1996 – 2004
• VW Caddy (9KV) 1998 – 2003
• VW Golf (IV) 1997 – 2003
• VW Multivan 1996 – 2004
• VW Lupo (6E) 1998 – 2005
• VW Passat (3B/3BG) 1998 – 2005
• VW Polo (9N) 2001 – 2005
• VW Sharan 2000 – 2010
• VW T4 1996 – 2004
• VW T5  2003 – 2010**
• *S-Kontakt (Klemme 15 max. 200 mA belastbar)
• **Fahrzeuge mit OEM MCD/MFD Navigation, 1DIN Radio
• **Fahrzeuge Ford mit MFD Navigation

Optional:

• ISO Adapterkabel/Antennenadapter>DIN/S-Kontakt Ford/VAG: 1321-48***
• ISO Verlängerung Lautsprecher 10 cm: 1322-02
• ***Technische Daten:
• KFZ-Relais
• Spulenspannung: 12 V dc
• Kontaktordnung 1-poliger Wechsler
• Montage Typ Frontplattenmontage
• Schaltspannung DC max. 14V dc
• Schaltstrom: max. 30A
