ISO Adapterkabel Mercedes/Smart/VW diverse Fahrzeuge

ISO Adapterkabel Mercedes/Smart/VW diverse Fahrzeuge

ISO Adapterkabel Mercedes

• ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.

Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:

• +12V Dauerstrom Klemme 30
• +12V Zündung Klemme 15
• +12V Licht Klemme 58
• +12V Antennenremote
• Masse Klemme 31
• Lautsprecheranschluss für Front- und Rear Lautsprecher
• Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden oder zusätzliche Adaptierungen/Interfaces verwendet werden:
• CAN-Bus Interfaces
• LFB-Interfaces
• Soundsystemadapter
• Kameraadapter
• Vor dem Anschluss sind die Signale zu prüfen.

Hinweis:

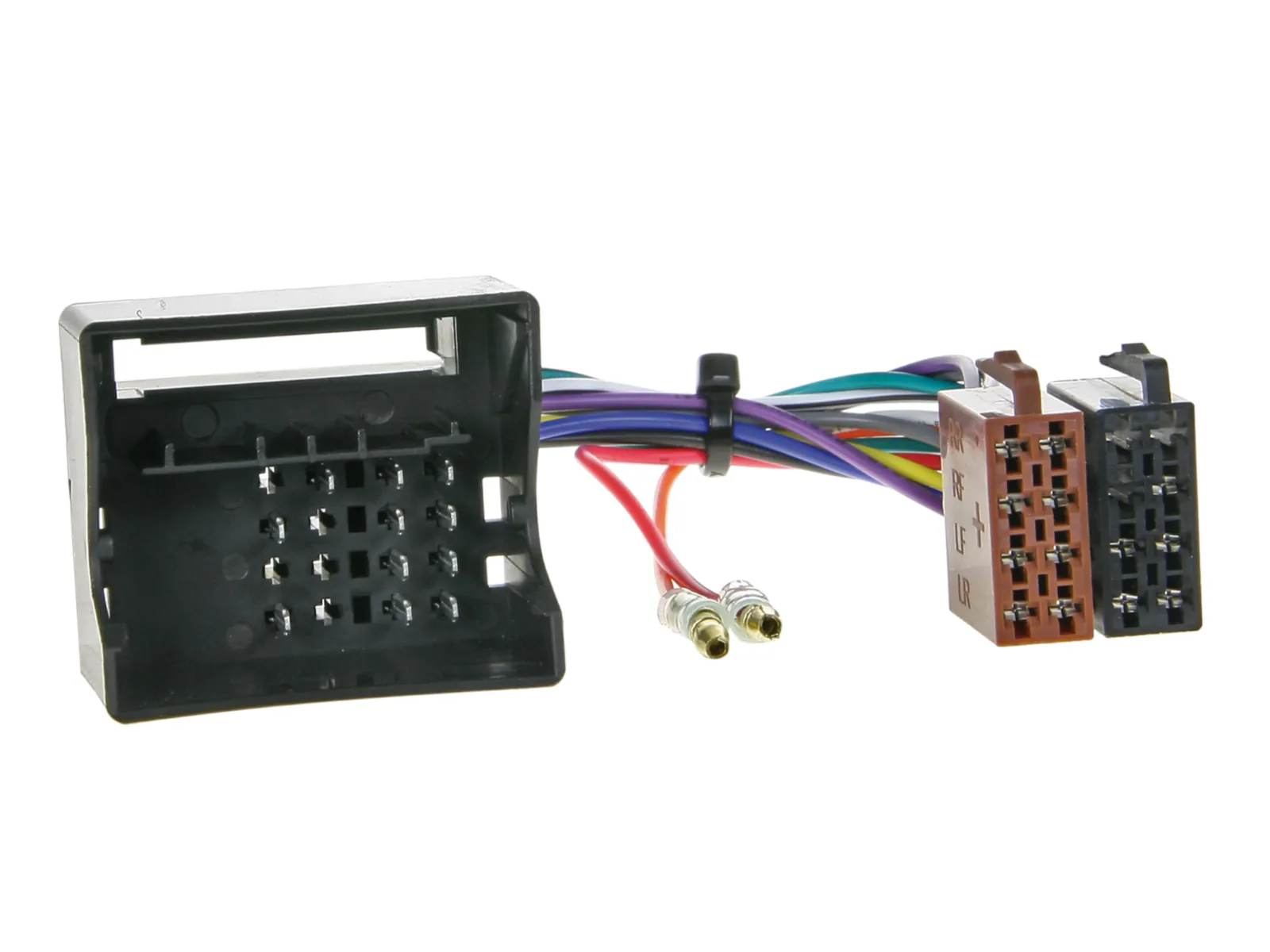

• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 50 APS Comand NTG2.5 OEM Navigation****
• Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung / mit Browse 1-DIN OEM Gerät
• Fahrzeuge Mercedes Citan 420 (W420) mit Radiovorbereitung / mit Browse 1-DIN OEM Gerät
• Fahrzeuge Mercedes/VW ohne Radiovorbereitung
• Fahrzeuge Mercedes/VW ohne 1-DIN OEM Gerät

• rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
• orange: +12V Lichtstrom Klemme 58 abgesichert

Für folgende Anwendung:

• Radioanschlusskabel Strom/Lautsprecher

Für folgende Fahrzeuge:

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A–Klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-Klasse (T245) 07/2005 – 04/2008
• Mercedes B-Klasse (T245) 04/2008 – 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes C-Klasse (C204/S204/W204) 08/2007 – 01/2011**
• Mercedes C-Klasse (C204/S204/W204) 03/2011 – 10/2015**
• Mercedes Citan 420 (W420) 10/2021 – 2023
• Mercedes CLC-Klasse (CL203) 06/2008 – 02/2011
• Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 – 09//2010
• Mercedes E-Klasse (S211/W211) 03/2008 – 01/2009
• Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 – 03/2013**
• Mercedes G-Klasse (W463) 04/2007 – 06/2008
• Mercedes G-Klasse (W164) 09/2008 – 06/2012
• Mercedes GL-Klasse (X164) 09/2006 – 05/2009
• Mercedes GL-Klasse (X164) 05/2009 – 07/2012
• Mercedes M-Klasse (W164) 07/2005 – 04/2008
• Mercedes M-Klasse (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-Klasse (W251) 09/2005 – 05/2007
• Mercedes R-Klasse (W251) 05/2007 – 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 – 12/2020*/**
• Mercedes Sprinter (W907/W910) 11/2019 – 2023*/**
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Mercedes Vito (V447) 10/2014 – 02/2019*/**
• Mercedes Vito (V447) 05/2019 – 2023*/**

Smart

• Smart For Four (W454) 01/2004 – 04/2007***

VW

• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016

• *Fahrzeuge mit E-Call > Artikel: 1424-27-0
• **Fahrzeuge mit +12V Dauerstrom Abschaltfunktion  > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
• ***Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock
• ****Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren

Für Fahrzeuge:

• Mercedes CLS-Klasse (W219) 10/2004 – 06/2008
• Mercedes E-Klasse (S211/W211) 03/2002 – 02/2008
• Mercedes SL-Klasse (R230) 03/2006 – 02/2008
• Mercedes SL-Klasse (R230) 04/2008 – 12/2011
• Mercedes SLK-Klasse (R171) 03/2004 – 03/2008

• Fahrzeuge ohne Audio 50 APS Comand NTG2.5 OEM Navigation:
• ISO Adapterkabel Mercedes CLS/E-Klasse/SL/SLK > Artikel: 1195-02
