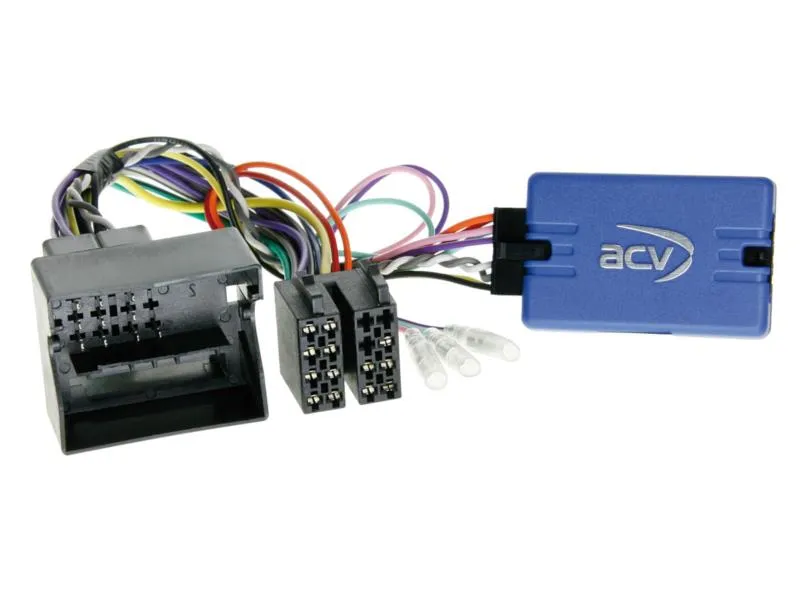

Lenkradfernbedienungsadapter Citroen C2 / C3 / C4 / C5 / C8

Lenkradfernbedienungsadapter Citroen C2 / C3 / C4 / C5 / C8

Lenkradfernbedienungsadapter Citroën / FiatToyota

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Hinweis:

CAN-Bus
Anschluss: 40 Pin Quadlock Citroen / Peugeot Stecker
Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit Radiocodierung
Fahrzeuge ohne Radiocodierung > Fahrzeugcodierung auf OEM Gerät erforderlich

Für folgende Fahrzeuge geeignet:

Citroën

• Citroën Berlingo (7) 06/2008 – 03/2012
• Citroën Berlingo (7) 04/2012 – 05/2015
• Citroën Berlingo (7) 06/2015 – 06/2018
• Citroën C2 (J) 12/2004 – 12/2009
• Citroën C3 (F) 10/2005 – 01/2010
• Citroën C3 (S) 01/2010 – 01/2017
• Citroën C4 (L) 11/2004 – 08/2010
• Citroën C5 (D) 10/2004 – 04/2008
• Citroën C8 (E) 01/2008 – 07/2012
• Citroën C8 (E) 07/2012 – 06/2014
• Citroën DS3 (S) 03/2010 – 07/2014
• Citroen Jumpy (X) 02/2007 – 05/2016
• Citroen Nemo (A) 08/2008 – 12/2015
• Citroen Xsara Picasso (C) 03/2004 – 02/2010


Fiat

• Fiat Scudo (ZAF 270) 02/2007 -07/2016


Toyota

• Toyota Proace 03/2013 – 08/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Dokumente

79385_Anleitung.pdf
