Lenkradinterface für MAN Ab 2007

Lenkradinterface für MAN Ab 2007

Behalten Sie die originalen Lenkradfernbedienungsfunktionen bei,
wenn Sie Ihr Werksradio gegen ein Nachrüstradio austauschen.

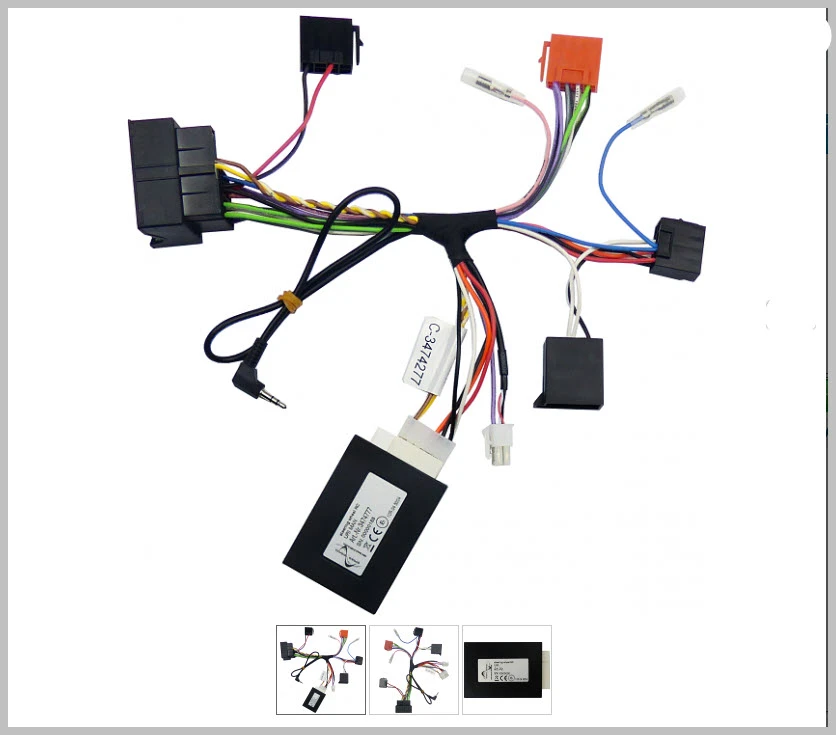

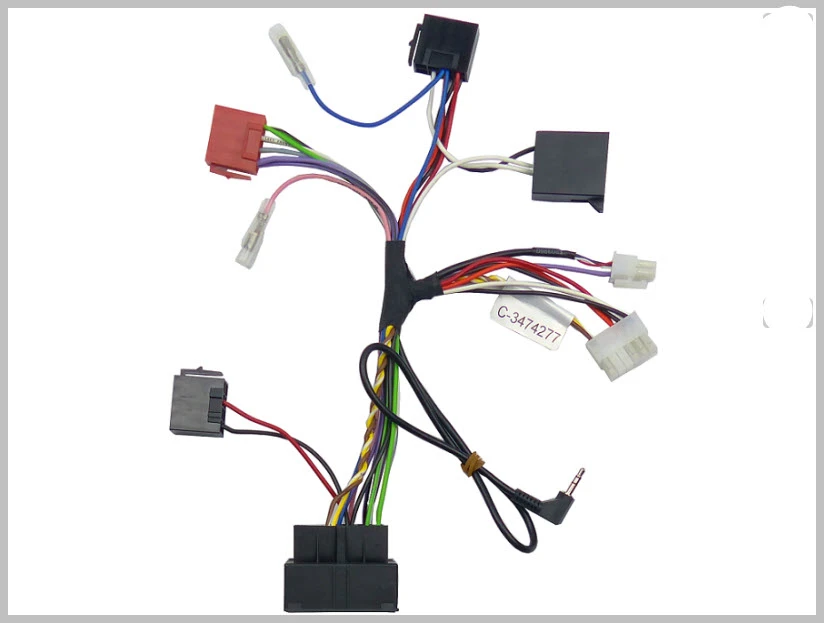

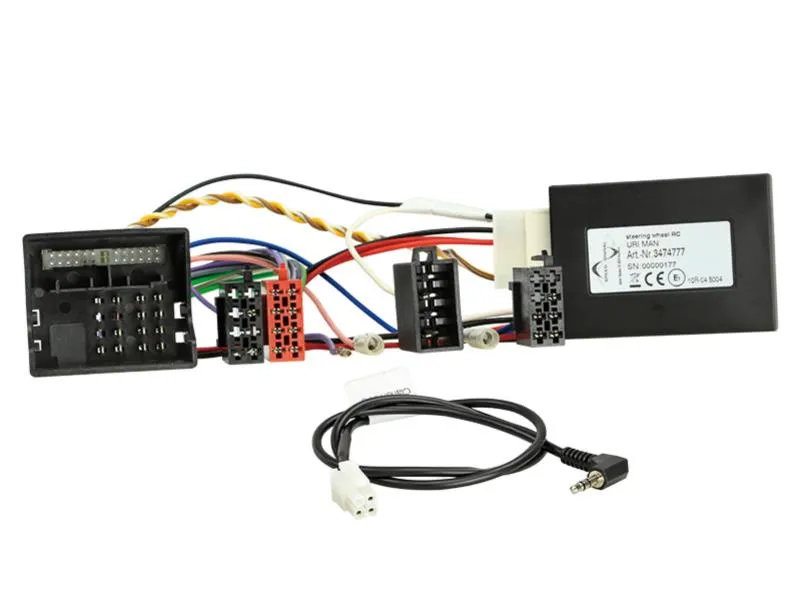

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit
denen in ihrem Fahrzeug und vergewissern Sie sich, dass diese
optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der
angegebenen original Werksradios in Ihrem Fahrzeug verbaut war

Hinweis:

Fahrzeuge mit 24 Volt Spannungswandler 24 Volt > 12 Volt max. 10A: 30.3520-06

Für folgende Fahrzeuge geeignet:

• MAN TGA 2007 – 2020*
• MAN TGL 2007 – 2020*
• MAN TGM 2007 -2020*
• MAN TGS 2007 – 2020*
• MAN TGX 2007 – 2020*

*Fahrzeuge mit 42 Pin Quadlock Stecker Umrüstadapter VAG 42Pin Quadlock > 40Pin Quadlock: 321328-24
*CAN Bus high/low im blauen MQS Stecker
*Fahrzeuge mit ISO Anschluss CAN Bus im ISO Stromstecker

Folgende Signale werden zur Verfügung gestellt:

• Zündung
• Beleuchtung
• Rückwärtsgang
• Speedpulse
• Lenkradfernbedienung

Optional:

RT 2-DIN RB MAN TGA/TGL/TGM/TGS/TGX schwarz: 391165-01

Anschlusskabel für folgende Radiohersteller:

• LFB Speedsignal Kabel > Blaupunkt 2010>/Pioneer/Sony 4 Pin: 42c-3474101
• LFB Speedsignal Kabel > JVC/Kenwood/XZent/Zenec 1 Lead 4 Pin: 42c-3474104
• LFB Speedsignal Kabel > Alpine/Clarion/JVC 3.5mm jack 4 Pin: 42c-3474105
• LFB Speedsignal Kabel > Blaupunkt 2010>/China HU 4 Pin: 42c-3474124

Dokumente

91680_Einbauanleitung_3474777.pdf
