LFB Adapter Alfa Romeo / Citroen / Fiat / Ford RU8 / Iveco Daily / Peugeot

LFB Adapter Alfa Romeo / Citroen / Fiat / Ford RU8 / Iveco Daily / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

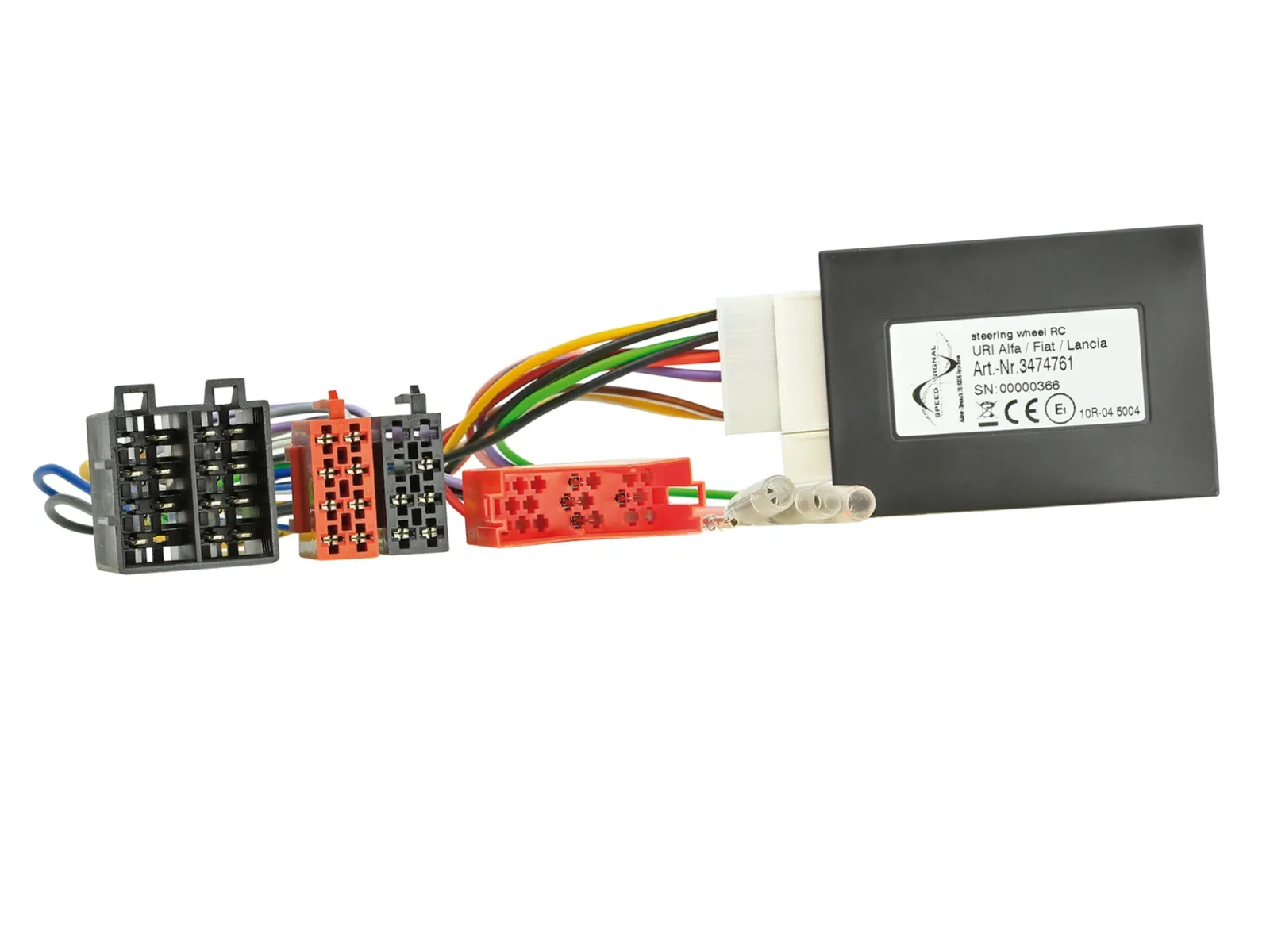

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus

• Anschluss: ISO / Mini-ISO Stecker

• Dipschalterstellung Lenkradfernbedienung auf Nachrüstgerät prüfen (siehe BDA)

• Dipschalterstellung Fahrzeugausstattung prüfen (siehe BDA)
• Hinweis Kabelbaum B-3474761 / C-3474261 beachten (siehe BDA)

Für folgende Fahrzeuge geeignet:

Alfa Romeo

• Alfa Romeo 147 (973) 09/2007 – 04/2010

• Alfa Romeo 159 (939) 09/2005 – 11/2011

• Alfa Romeo Brera (939) 01/2006 – 10/2010

• Alfa Romeo GT (937) 02/2004 – 10/2010

• Alfa Romeo Giulietta (940) 05/2010 – 10/2013

• Alfa Romeo Giuletta (940) 10/2013 – 04/2016

• Alfa Romeo Giuletta (940) 04/2016 – 12/2021

• Alfa Romeo MiTo (955) 09/2008 – 10/2013

• Alfa Romeo MiTo (955) 12/2013 – 08/2016

• Alfa Romeo MiTo (955) 08/2016 – 08/2018
• Alfa Romeo Spider (939) 01/2007 – 10/2010

Citroen

• Citroen Jumper (250) 10/2006 – 11/2011

• Citroen Jumper (250) 11/2011 – 05/2014


Fiat

• Fiat 500 (ZAF 312) 10/2007 – 07/2015

• Fiat Bravo (ZAF 198) 04/2007 – 01/2014

• Fiat Croma (ZAF 194) 06/2005 – 09/2010

• Fiat Doblo (ZAF 263) 02/2010 – 01/2015

• Fiat Ducato (ZAF 250) 06/2006 – 06/2011

• Fiat Ducato (ZAF 250) 06/2011 – 05/2014

• Fiat Fiorino (ZAF 225) 04/2008 – 07/2016

• Fiat Grande Punto (ZAF 199) 10/2005 – 09/2009

• Fiat Idea (ZAF 350) 11/2005 – 01/2008

• Fiat Multipla (ZAF 186) 09/2004 – 01/2008

• Fiat Panda (ZAF 169) 10/2003 – 03/2013

• Fiat Punto (ZAF 199) 05/2010 – 12/2010

• Fiat Punto (ZAF 199) 01/2011 – 01/2012

• Fiat Punto (ZAF 199) 01/2012 – 07/2017

• Fiat Punto Evo (ZAF 199) 09/2009 – 01/2011

• Fiat Qubo (ZAF 225) 09/2008 – 07/2016

• Fiat Stilo (ZAF 192) 06/2003 – 04/2006*
• Fiat Stilo (ZAF 192) 04/2006 – 01/2008*

Ford

• Ford Ka (RU8) 02/2009 – 05/2017



Iveco

• Iveco Daily V 2006 – 06/2014


Peugeot

• Peugeot Boxer (Y) 02/2007 – 07/2011

• Peugeot Boxer (Y) 07/2011 – 05/2014

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• +12V Zündung Klemme 15

• +12V Beleuchtung Klemme 58

• +12V Rückfahrsignal

• Geschwindigkeitssignal

• Belastbarkeit Gesamtausgänge: 200 mA max.

• Belastbarkeit Einzelausgang: 180 mA. max

• Strombedarf größer 180 mA:

• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• Datum/Uhrzeit Einstellungen nicht bei allen Fahrzeugen unterstützt
• *Fahrzeuge mit Visteon OEM Gerät +12V Dauerstrom (Klemme 30) anpassen Pin 4 > Pin 7
