LFB Adapter Chevrolet/GMC/Opel 20 Pin curry/grau

LFB Adapter Chevrolet/GMC/Opel 20 Pin curry/grau

Lenkradfernbedienungsadapter Chevrolet / GMC / Opel

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus GM 29Bit

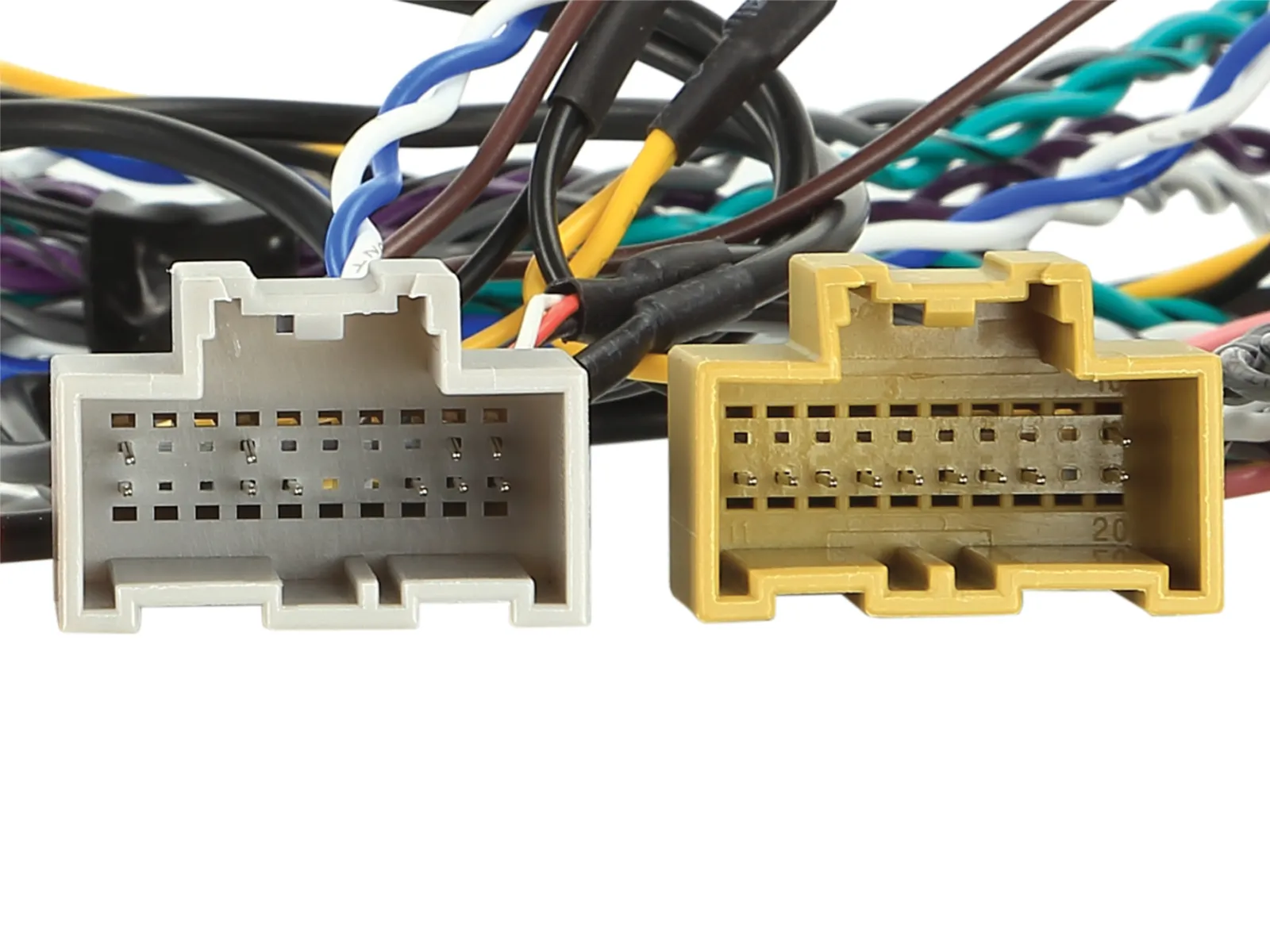

• Anschluss: 20 Pin curry / 20 Pin grau Opel Stecker
• Anschluss: OEM AUX > Cinch(m) rot/weiß
• Anschluss: OEM Rückfahramera > Cinch(m) gelb

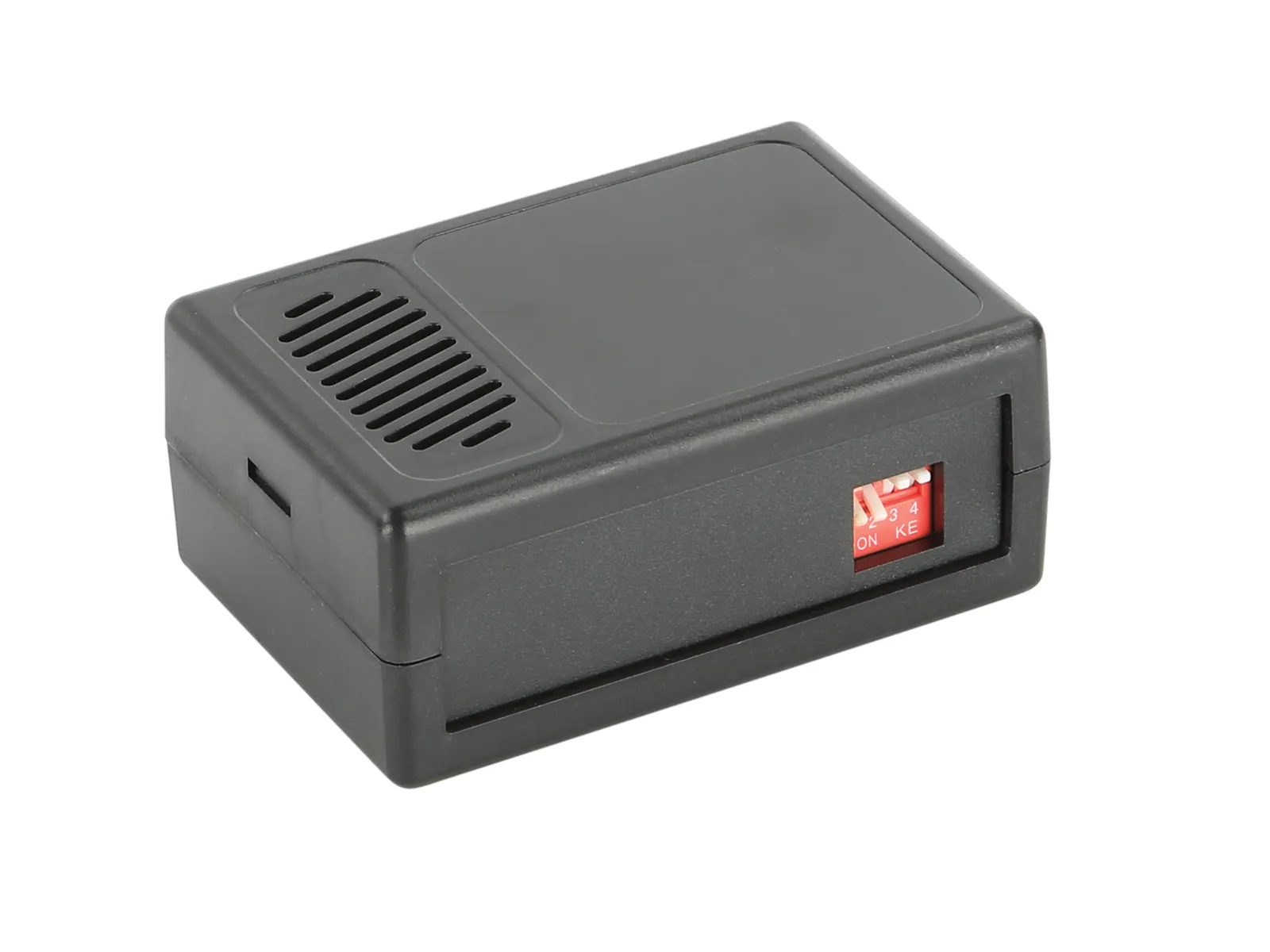

• Dipschalter zur Aktivierung Poneer/Sony Protokol
• Dipschalter 1 on > Pioneer / 1 off > Sony
• Fahrzeugeinstellungen nicht unterstützt
• ON Star nicht unterstützt

Für folgende Fahrzeuge geeignet:

Chevrolet

• Chevrolet Cobalt 2016 – 2021
• Chevrolet Colorado 2017 – 2020
• Chevrolet Cruze 2016 – 2020
• Chevrolet Malibu 2016 – 2020
• Chevrolet Onix 2017 – 2021
• Chevrolet Prisma 2017 – 2021
• Chevrolet S-10 2017 – 2020
• Chevrolet Silverado 2016 – 2019
• Chevrolet Spin 2018 – 2021
• Chevrolet Trax 2016 – 2021

GMC

• GMC Acadia 2017 – 2021
• GMC Sierra 2016  – 2020

Opel

• Opel Astra K (B-K) 10/2015 – 08/2019*
• Opel Corsa E (X15) 06/2017 – 05/2019

Folgende Signale werden zur Verfügung gestellt:

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückwärtssignal
• grün: Masse GND Handbremssignal
• gelb/schwarz: GND Telefon Mutesignal

• Lenkradfernbedienung
• Warntöne unterstützt
• PDC hinten unterstützt

Dokumente

96334_Bedienungsanleitung.pdf
