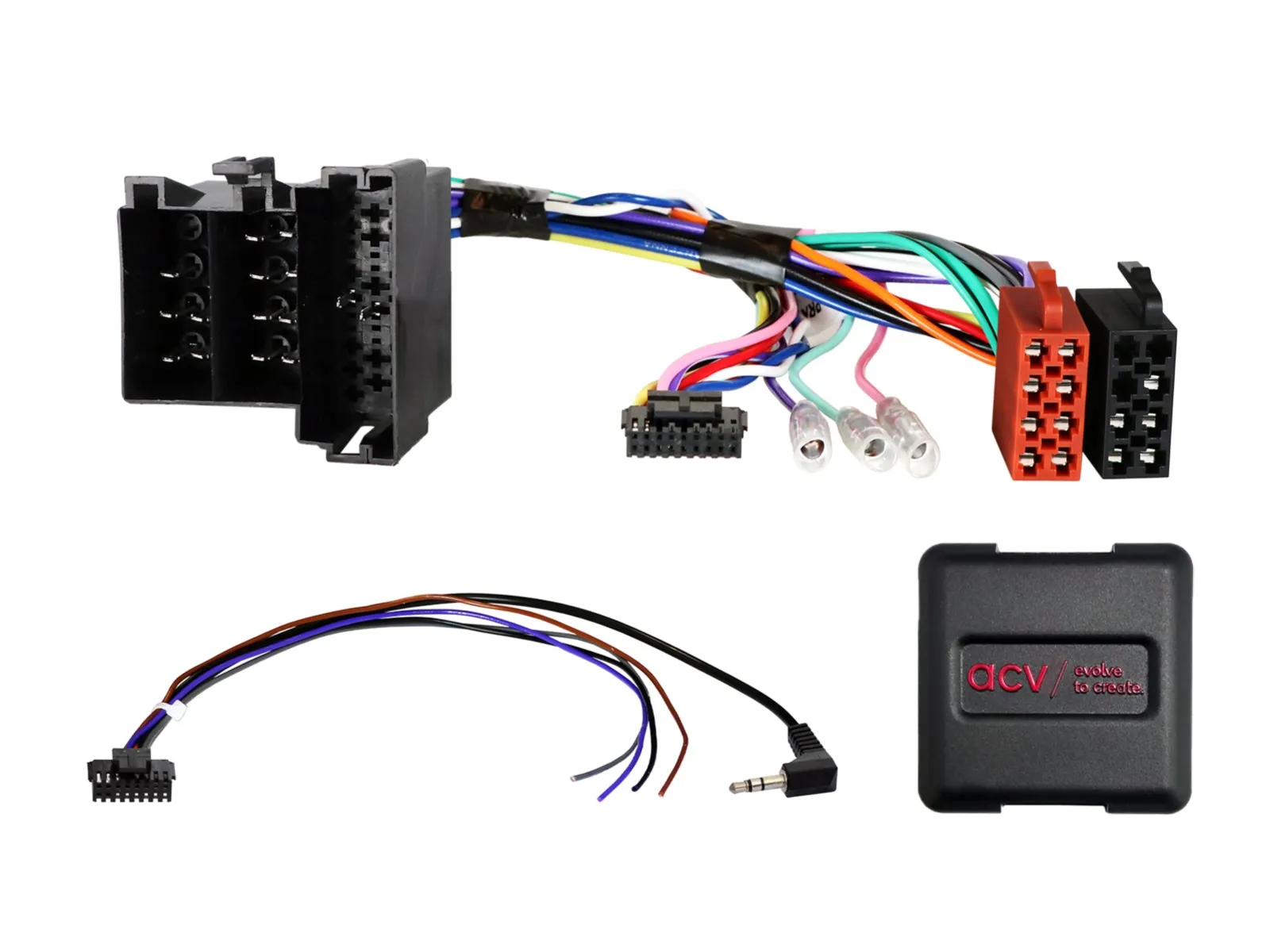

LFB Alfa Romeo 147/GT ISO CAN Bus/Mini ISO Multilead

LFB Alfa Romeo 147/GT ISO CAN Bus/Mini ISO Multilead

Lenkradfernbedienungsadapter Alfa Romeo

• Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
• Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
• Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
• Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
• Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• analog Lenkradfernbedienung
• CAN Bus
• Fahrzeuge mit CAN Bus Strom ISO Stecker
• Fahrzeuge mit analoger Lenkradfernbedienung RC-A/GND/RC-B Mini-ISO Stecker C2 Pin 10/11/12
• Fahrzeuge mit Blue&Me > Silverbox Modul muss verbaut bleiben
• Fahrzeuge mit BOSE OEM Soundsystem*
• Fahrzeuge ohne +12V Zündungsstrom Klemme 15
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• +12V Amp Verstärker Remote > Mini ISO Kammer C1 Pin 6
• Anschluss: ISO / Mini ISO Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Für folgende Fahrzeuge geeignet:

• Alfa Romeo 147 (973) 09/2007 – 04/2010
• Alfa Romeo GT (937) 02/2004 – 10/2010

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min
