LFB Alfa Romeo/Fiat/Lancia ISO/Mini ISO CAN Bus

LFB Alfa Romeo/Fiat/Lancia ISO/Mini ISO CAN Bus

Lenkradfernbedienungsadapter Alfa Romeo / Fiat / Lancia

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

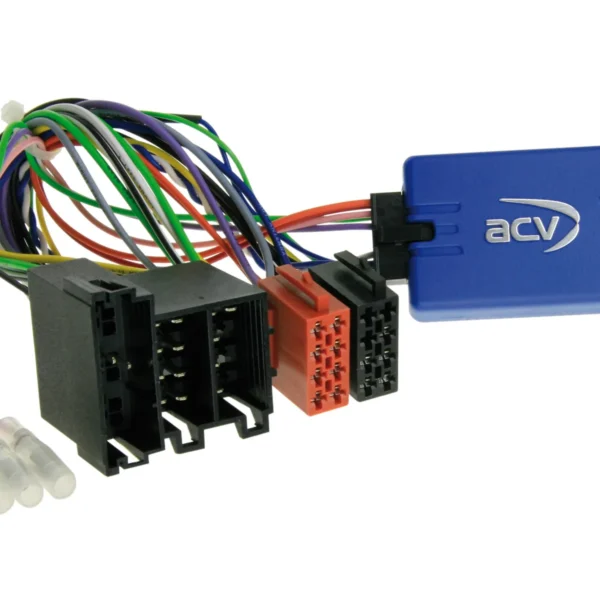

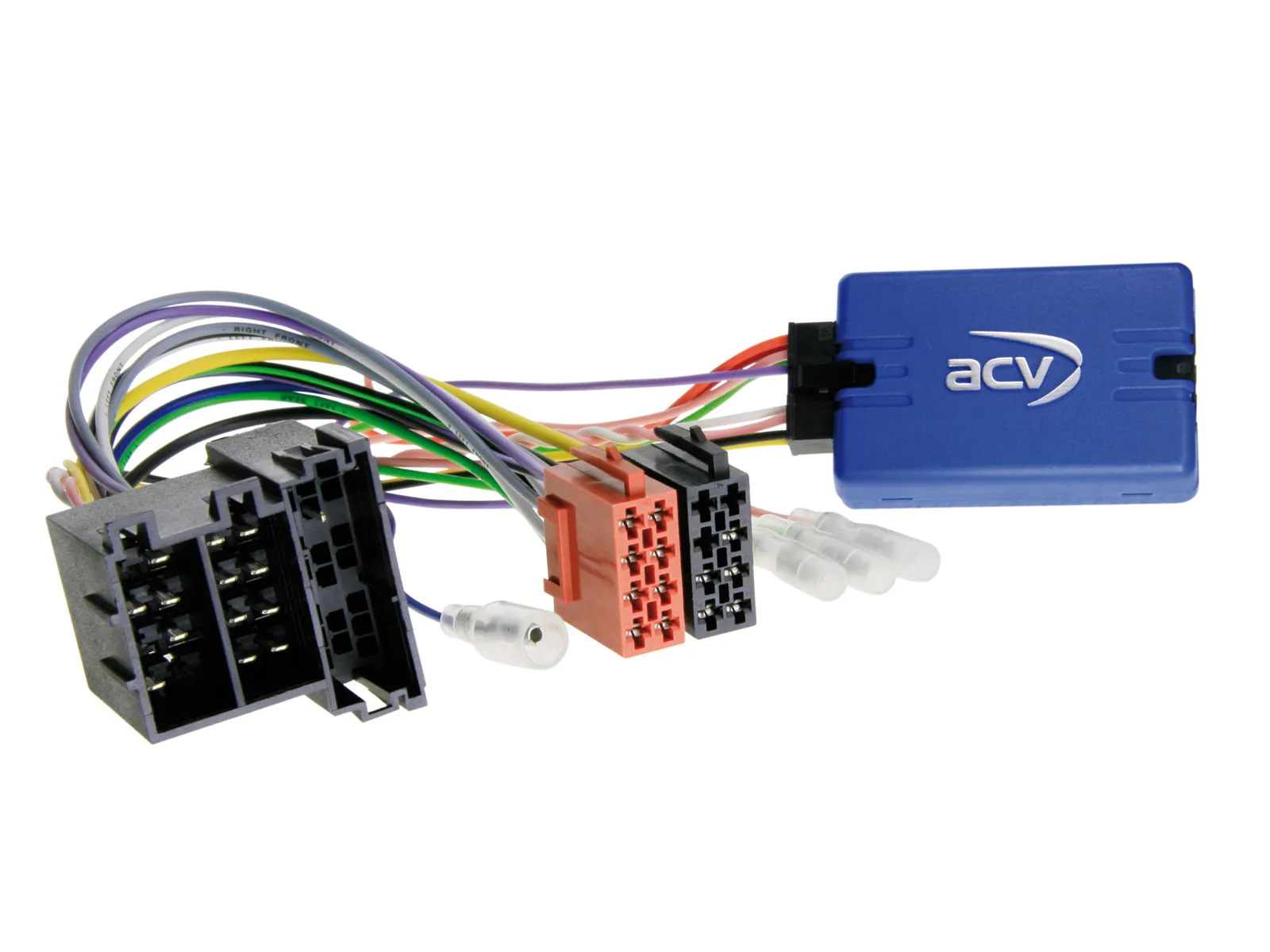

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: ISO / Mini ISO
• Fahrzeuge mit Blue&Me > Silverbox Modul muss verbaut bleiben
• blau/weiß: +12V Amp Verstärker Remote*
• Fahrzeuge mit CAN Bus Strom ISO Stecker
• Fahrzeuge mit OEM Soundsystem

Für folgende Fahrzeuge geeignet:

Alfa Romeo

• Alfa Romeo 159 (939) 09/2005 – 11/2011
• Alfa Romeo Brera (939) 01/2006 – 10/2010
• Alfa Romeo Spider (939) 01/2007 – 10/2010


Fiat

• Fiat Stilo (ZAF 192) 02/2003 – 01/2008**

Lancia

• Lancia Musa (ZAL 350) 11/2004 – 12/2010
• Lancia Ypsilon (UAL 843) 10/2006 – 08/2010

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückwärtssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Gesamtausgänge: 100 mA max.

• Strombedarf größer 100 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.

• Lenkradfernbedienung
• *Aktivsystemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
• *Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
• **Fahrzeuge ohne Visteon OEM Gerät

Dokumente

79305_Anleitung.pdf
