LFB Alfa Romeo Mito 2008- / Giulietta 2010 42-AR-X04

LFB Alfa Romeo Mito 2008-> / Giulietta 2010 42-AR-X04

Lenkradfernbedienungsadapter Alfa Romeo / Citroen / Fiat / Opel / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

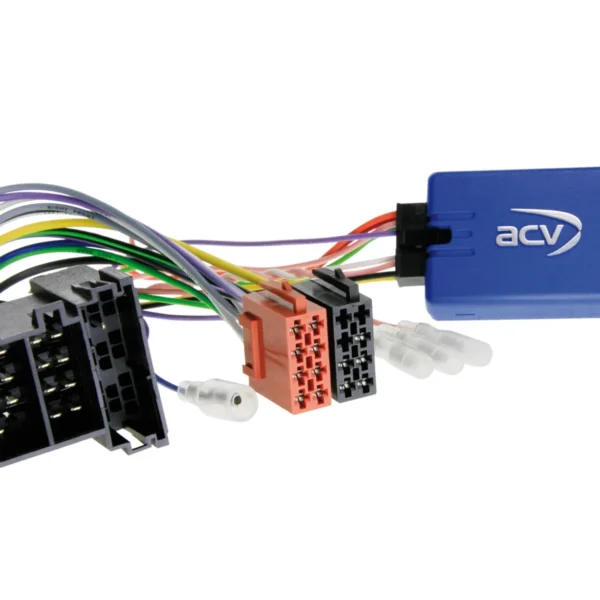

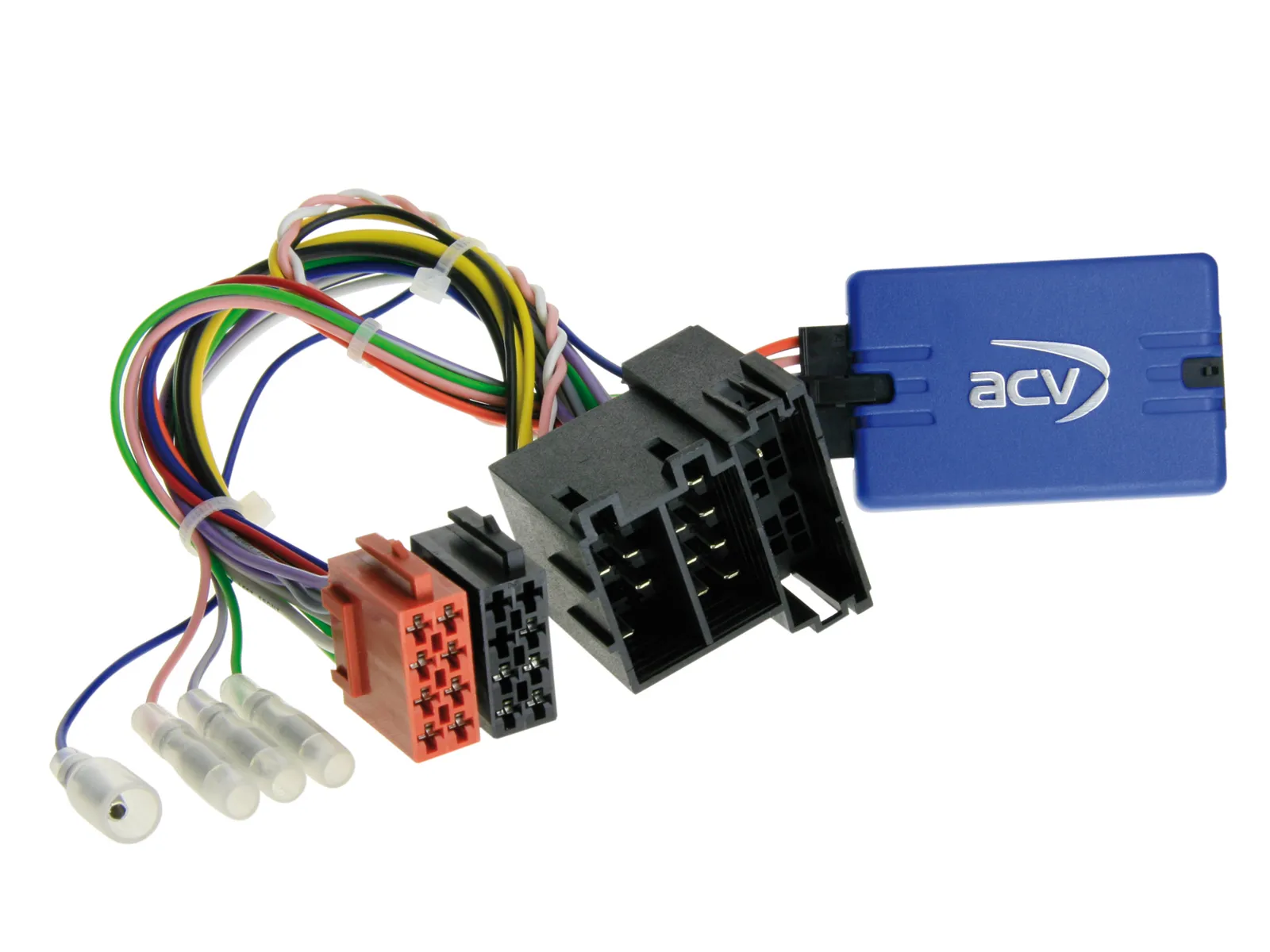

Bitte vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus

Anschluss: ISO / Mini ISO

Fahrzeuge mit Blaupunkt / Delphi / VDO OEM Gerät
Fahrzeuge mit CAN Bus im ISO Stromstecker

Fahrzeuge ohne analoge Lenkradfernbedienung im Mini ISO Stecker C-2
Fahrzeuge ohne Visteon / Daiichi / UConnect OEM Gerät
Fahrzeuge ohne Magneti Marelli OEM Navigation

Fahrzeuge mit Blue&Me > Blue&Me Modul muss verbaut bleiben

Fahrzeuge mit OEM Soundsystem:
Aktivsystemadapter Alfa Romeo/Lancia ISO>ISO > Artikel: 13-1001-50
Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

blau: +12V Amp Remote

Für folgende Fahrzeuge geeignet:

Alfa Romeo

•  Alfa Romeo Giulietta (940) 05/2010 – 10/2013**
• Alfa Romeo MiTo (955) 09/2008 –  10/2013***

Citroen

• Citroen Jumper (250) 11/2011 – 05/2014*
• Citroen Nemo (A.) 08/2008 – 12/2015
• Citroen Relay (250) 2011 – 2014

Fiat

• Fiat 500 (ZAF 312) 10/2007 – 07/2015
• Fiat Doblo (ZAF 263) 02/2010 – 01/2015
• Fiat Ducato (ZAF 250) 06/2011 – 05/2014*
• Fiat Fiorino (ZAF 225) 04/2008 – 07/2016
• Fiat Grande Punto (ZAF 199) 10/2005 – 05/2010
• Fiat Idea (ZAF 350) 11/2005 – 01/2008
• Fiat Punto (ZAF 199) 05/2010 – 12/2010
• Fiat Punto (ZAF 199) 01/2011 – 01/2012
• Fiat Punto Evo (ZAF 199) 09/2009 – 01/2011
• Fiat Qubo (ZAF 225) 09/2008 – 07/2016

Opel

• Opel Combo D (Combo D) 01/2012 – 08/2018

Peugeot

• Peugeot Bipper (A) 12/2007 – 12/2015

• Peugeot Boxer (Y) 07/2011 – 05/2014*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückwärtssignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit 8 Lenkradfernbedienungsftasten / Funktionen
*Fahrzeuge mit Delphi 2-DIN OEM Gerät Klavierlack mit Zentralbedienknopf
**Fahrzeuge mit Bosch OEM Gerät
***Fahrzeuge mit Blaupunkt OEM Gerät

Dokumente

79306_BDA42sar004.pdf
