LFB Alfa Romeo Mito / Giulietta / 4C

LFB Alfa Romeo Mito / Giulietta / 4C

Lenkradfernbedienungsadapter Alfa Romeo

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

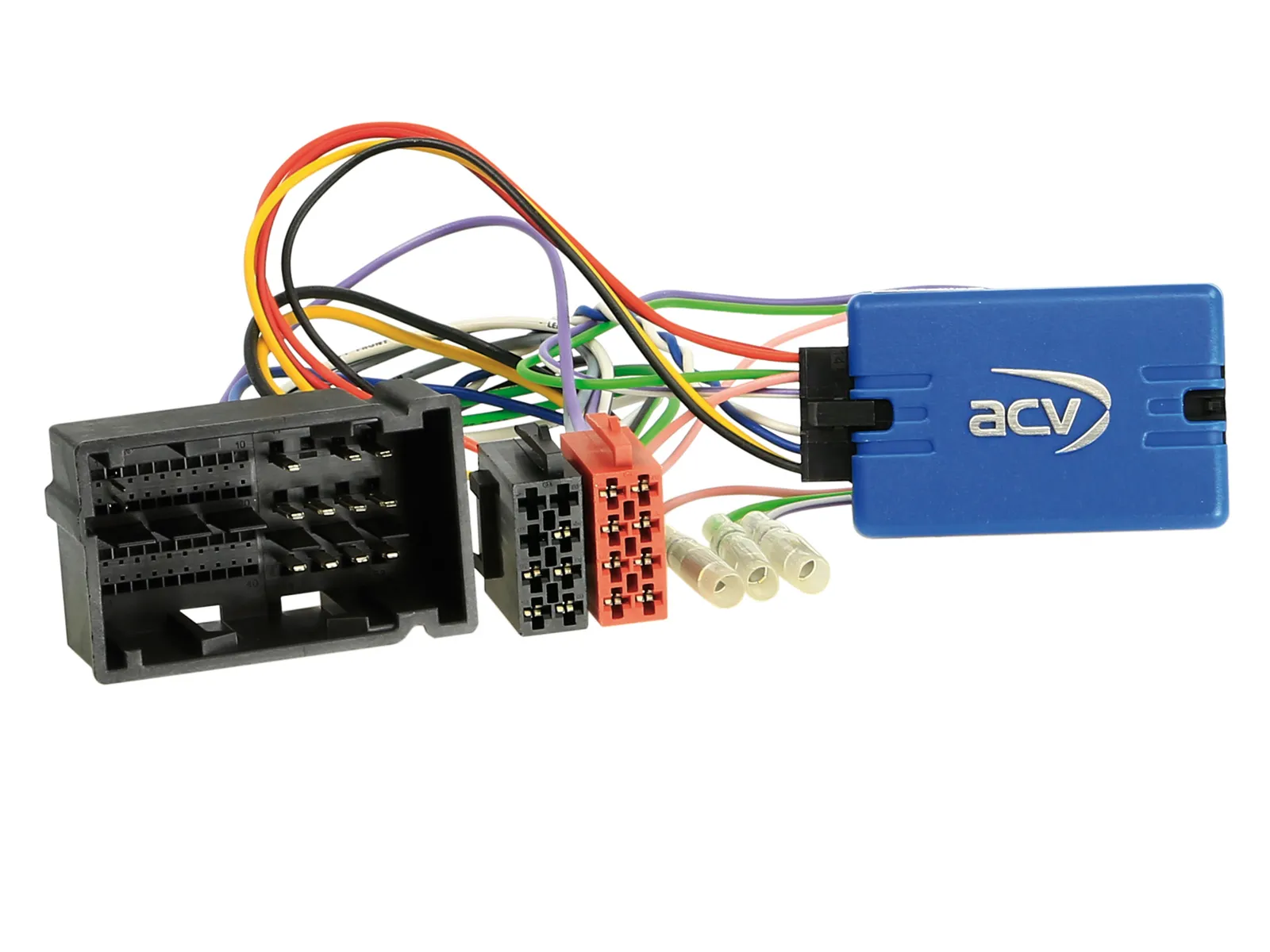

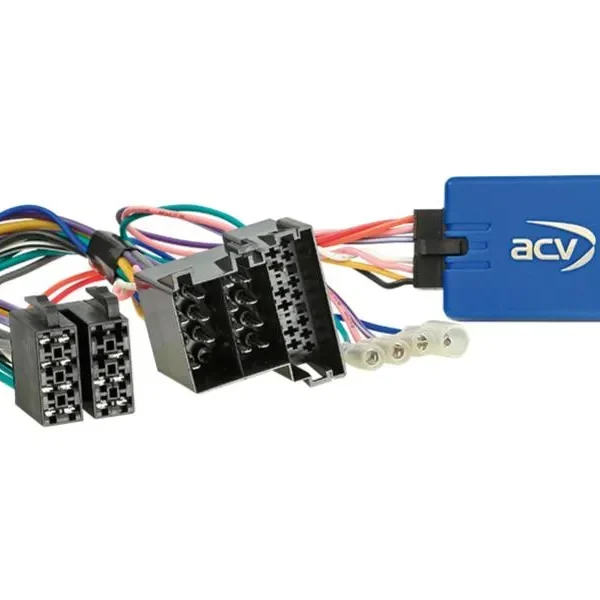

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Für folgendes Fahrzeug geeignet:

Alfa 4C (960) 01/2014 – 08/2018*
Alfa Romeo Giuletta (940) 10/2013 – 04/2016
Alfa Romeo Giuletta (940) 04/2016 – 12/2021*
Alfa Romeo MiTo (955) 12/2013 – 08/2016
Alfa Romeo MiTo (955) 08/2016 – 08/2018

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit Continental Touchscreen OEM Gerät
**Datum/Uhrzeiteinstellungen/Fahrzeugeinstellungen > Artikel: 43uar01

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Fiat Stecker
• Datum/Uhrzeiteinstellung nicht unterstützt**
• Fahrzeugeinstellungen nicht unterstützt**
• Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
• Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
• rot: Pin 31 Video+
• weiß: Pin 32 Video –
• schwarz: Pin 33 Schirmung
