LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO

LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO

Lenkradfernbedienungsadapter Audi

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

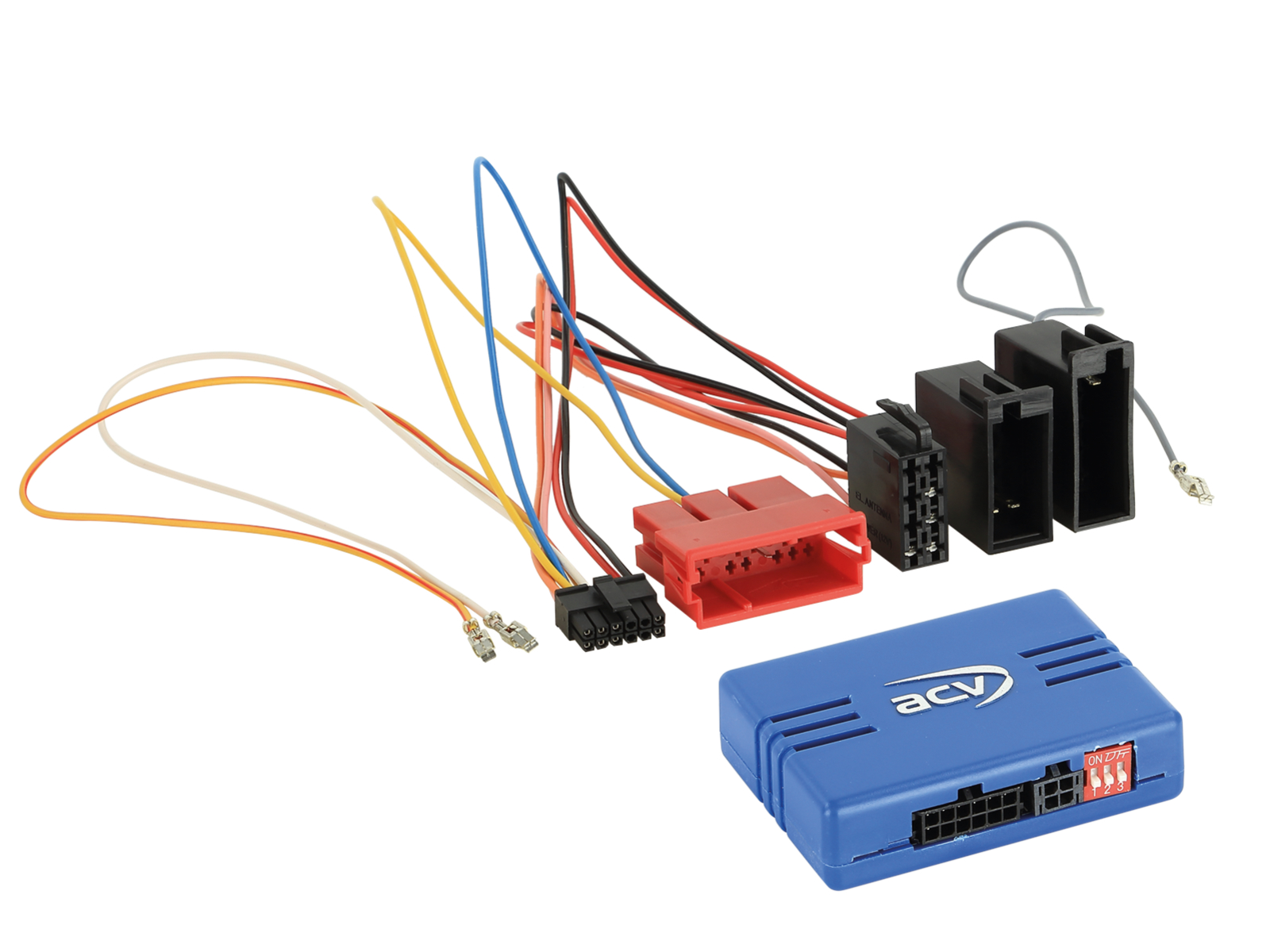

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: ISO / Mini ISO Audi Stecker > Artikel: 42cx23
• Dipschalterstellung prüfen
• Fahrzeuge mit 1-DIN OEM HU
• Fahrzeuge ohne OEM Soundsystem
• Fahrzeuge mit OEM Soundsystem zusätzlich:
• Aktivsystemadapter Audi 4 Kanal Mini ISO>ISO > Artikel: 13-1335-02
• Aktivsystemadapter Audi 4 Kanal Mini ISO>ISO > Artkel: 13-1335-04
• Aktivsystemadapter Audi 2/4 Kanal Mini ISO>ISO > Artikel: 13-1338-02
• Aktivsystemadapter Audi 2/4 Kanal Mini ISO>Cinch > Artikel: 13-1445-01

Für folgende Fahrzeuge geeignet:

Audi

• Audi A2 (8Z) 11/1999 – 07/2005
• Audi A3 (8L) 08/2000 – 06/2003
• Audi A3 (8P) 07/2003 – 05/2005
• Audi A4 (B6/B7) 11/2000 – 02/2009
• Audi A6 (4B/C5) 05/2001 – 03/2006
• Audi TT (8N) 09/1998 – 07/2006


Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückwärtssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal


• Lenkradfernbedienung
• *Fahrzeuge mit OEM Soundsystem > Artikel: 13-1335-02 / 13-1335-04 / 13-1338-02 / 13-1445-01


Dokumente

100753_100753.pdf
