LFB BMW 1er/3er/5er/X5/X6 Quadlock Multilead MOST Amp

LFB BMW 1er/3er/5er/X5/X6 Quadlock Multilead MOST Amp

Lenkradfernbedienungsadapter BMW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock BMW Stecker
• Anschluss: +12V Dauerstrom gelb Klemme 30 Batterie abgesichert
• Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit Business Professional OEM Gerät
• Fahrzeuge mit OEM MOST Soundsystem
• Fahrzeuge ohne iDrive
• PDC unterstützt*
• Warntöne nicht unterstützt*

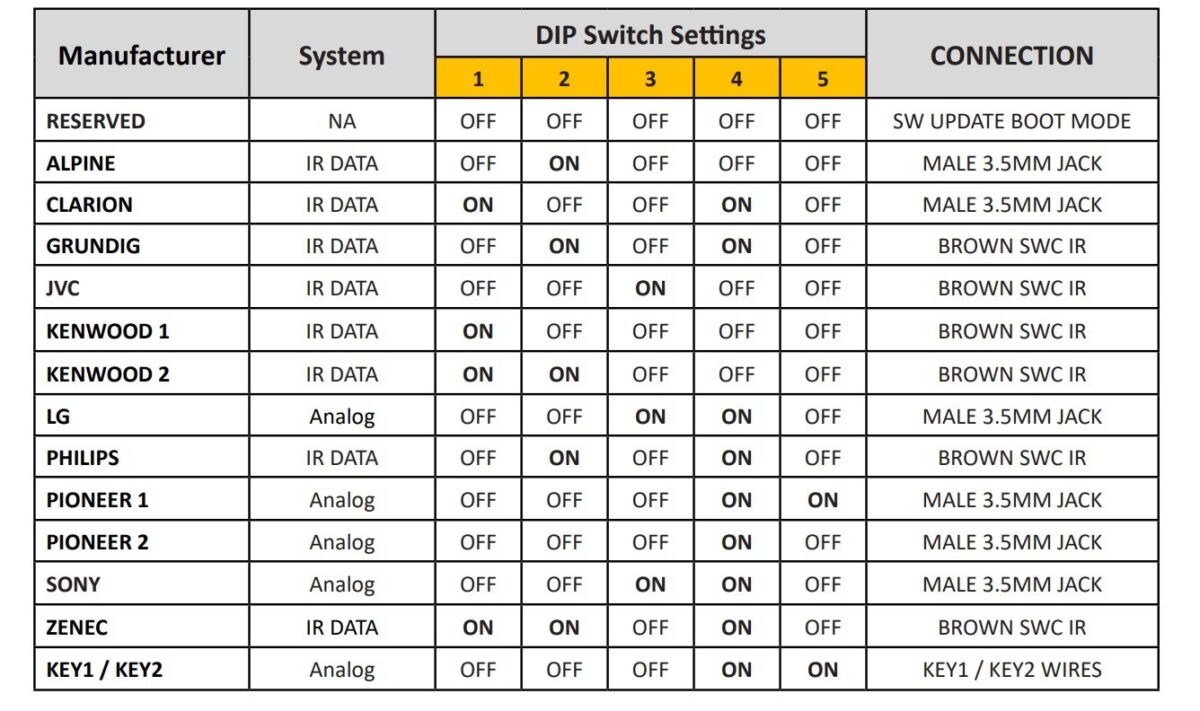

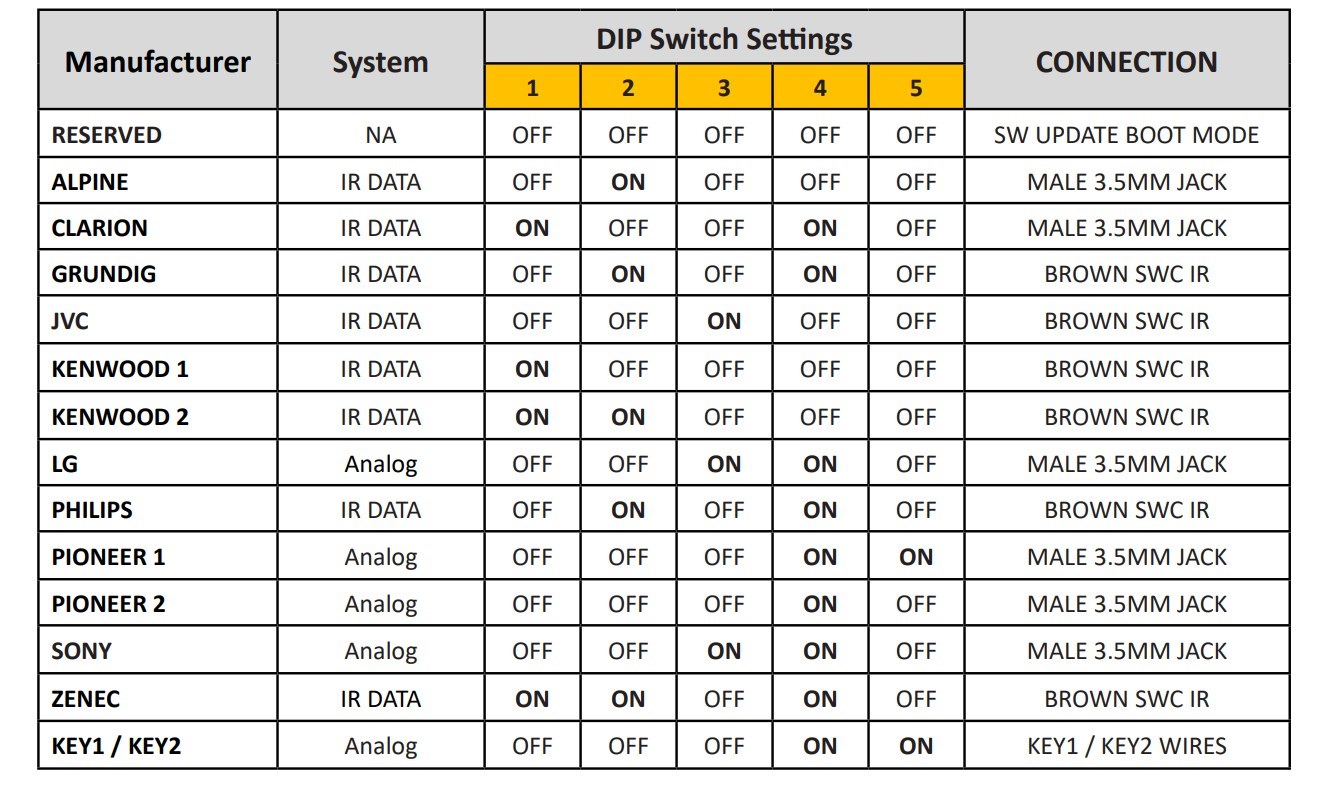

• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet:

BMW

• BMW 1er (E81/82/87/88) 03/2004 – 10/2013
• BMW 3er (E90/91/92/93) 03/2005 – 10/2013
• BMW 5er (E60/61) 07/2003 – 07/2010
• BMW X5 (E70) 03/2007 – 09/2013
• BMW X6 (E71/E72) 05/2008 – 06/2014

Folgende Signale werden zur Verfügung gestellt

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
•  Lenkradfernbedienung
• OEM Soundsystem > Faderfunktion nicht unterstützt
•  *Fahrzeuge mit PDC / Warntöne > Artikel: can-pdc
