LFB Chrysler / Dodge / VW 22Pin / 22Pin

LFB Chrysler / Dodge / VW 22Pin / 22Pin

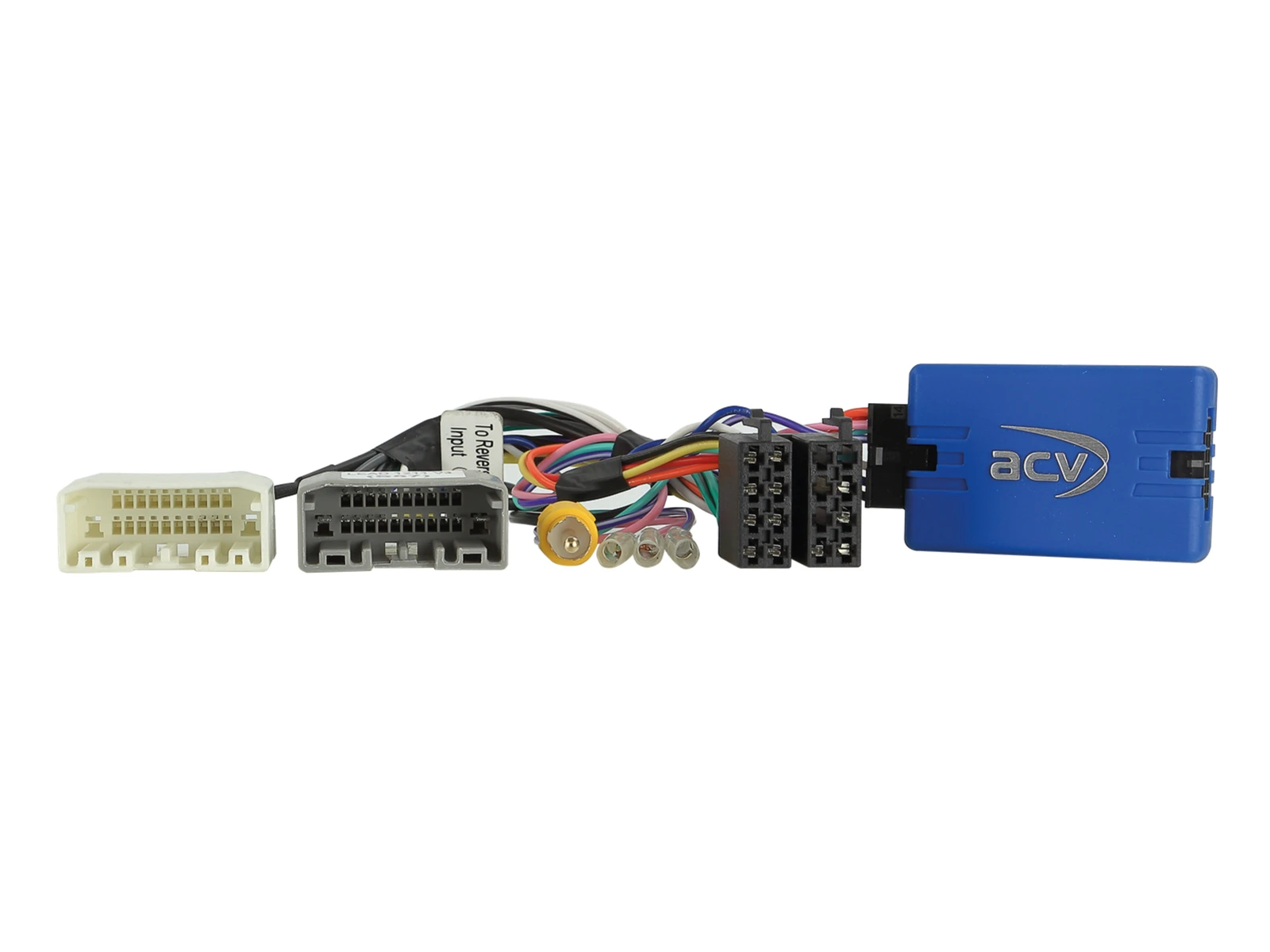

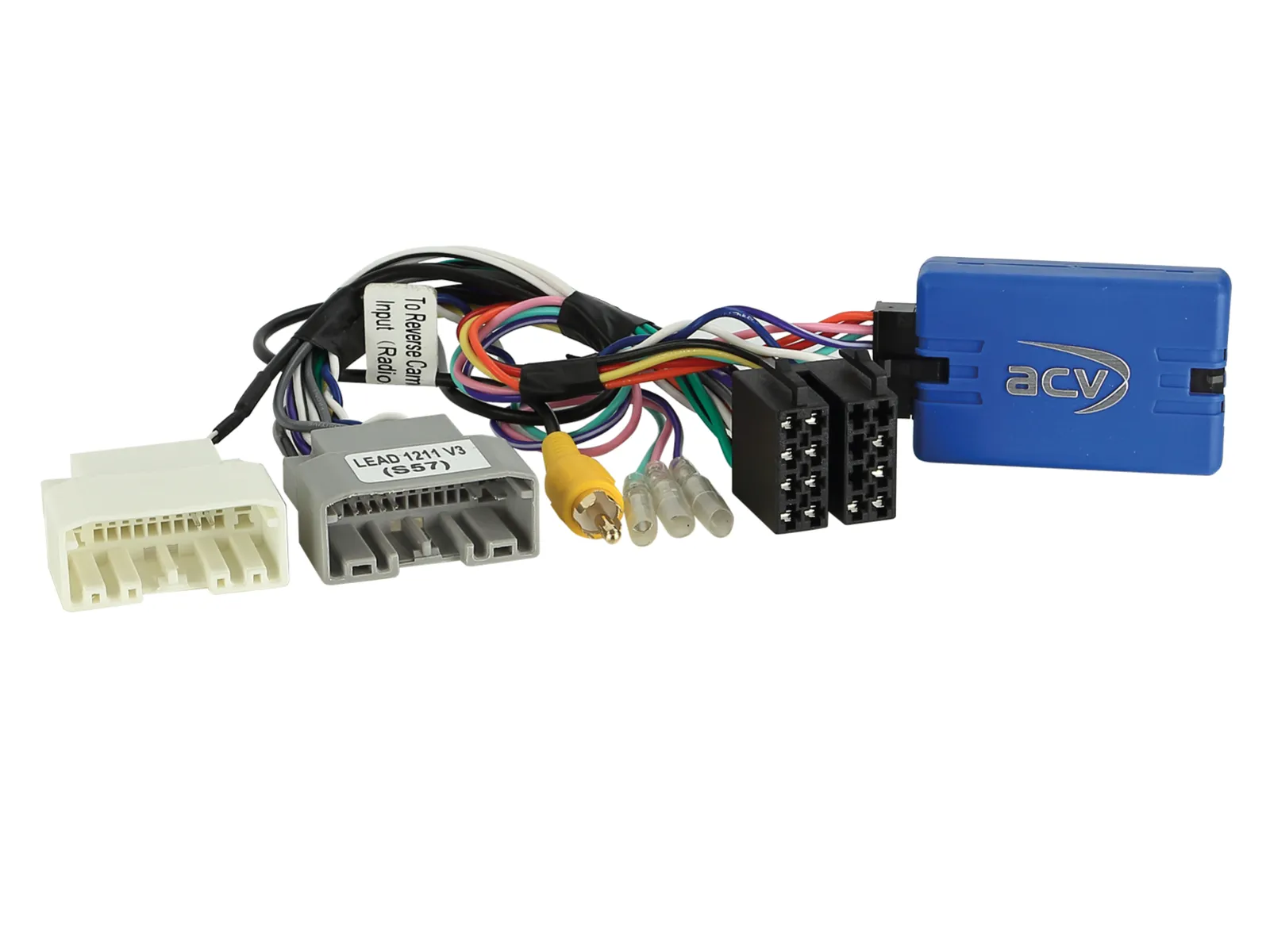

Lenkradfernbedienungsadapter Chrysler / Dodge / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

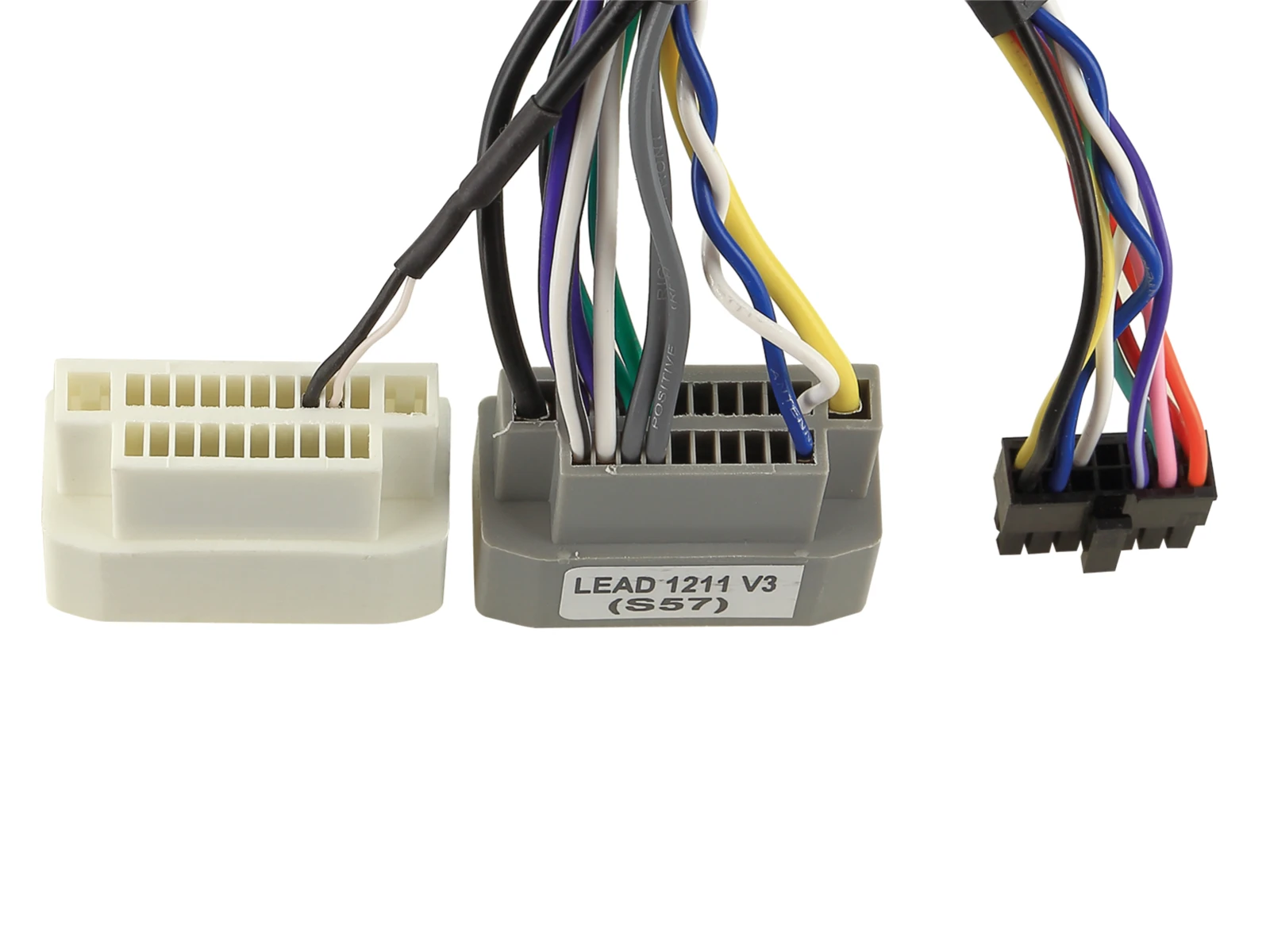

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 22 Pin Chrysler Stecker
• Anschluss: 22 Pin Chrysler Stecker OEM Rückfahrkamera > Cinch(m) gelb
• Fahrzeuge ohne OEM Soundsystem
• Fahrzeuge ohne Blind Spot Ausstattung
• Speedpuls unterstützt
• Fahrassistenzsystem Totwinkelanzeige in den Außenspiegeln nicht unterstützt
• PDC nicht unterstützt
• OEM Soundsystem nicht unterstützt

Für folgende Fahrzeuge geeignet:

Chrysler

• Chrysler Town&Country 2008 – 2016

Dodge

• Dodge Grand-Caravan 2008 – 2014

VW

• VW Routan 2009 – 2013

Folgende Signale werden zur Verfügung gestellt:

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückwärtssignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Handbremssignal
• Rückwärtssignal
• Zündung
• Speedpuls
• LFB

*OEM Rückfahrkamera Anschluss

Dokumente

96752_96752.pdf
