LFB Citroen Jumper/Relay 2008-2014 ISO/Mini ISO

LFB Citroen Jumper/Relay 2008-2014 ISO/Mini ISO

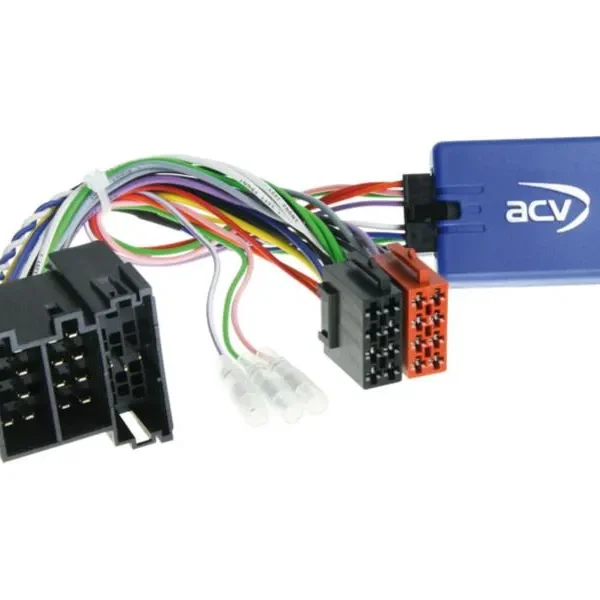

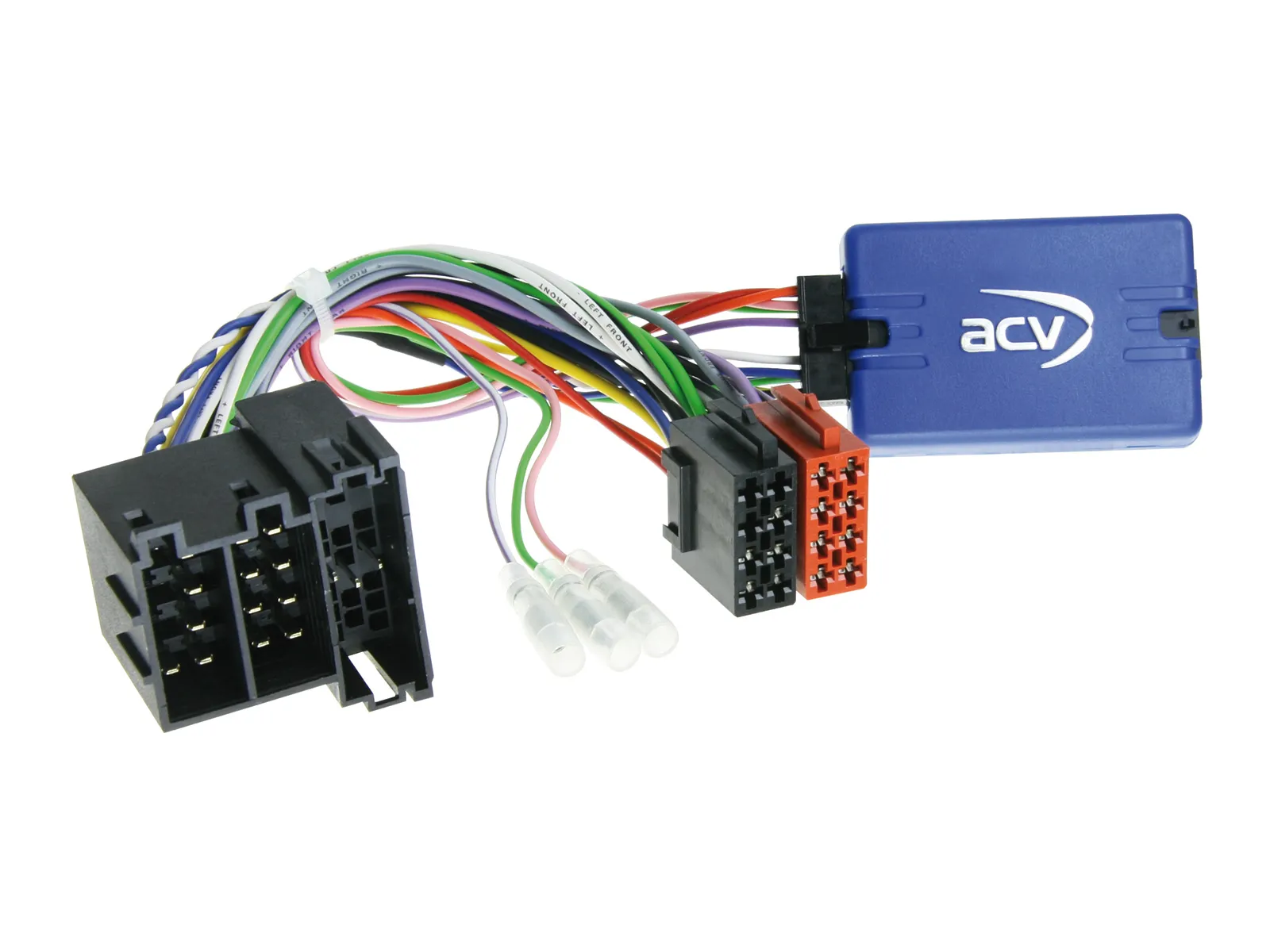

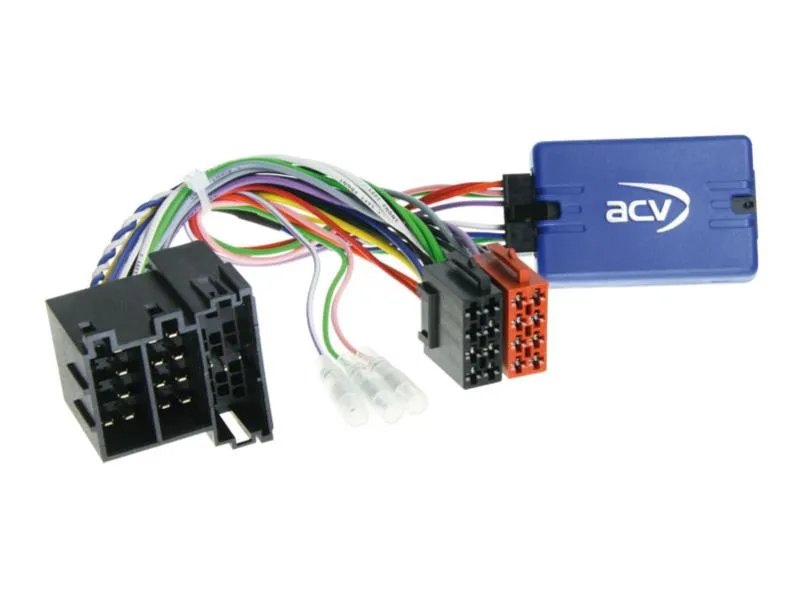

Lenkradfernbedienungsadapter Citroen / Fiat / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

analog
CAN Bus
Anschluss: ISO / Mini ISO
Fahrzeuge mit OEM Gerät
Fahrzeuge mit 8 Lenkradfernbedienungstasten / Funktionen
Fahrzeuge mit CAN Bus und analoger LFB im Mini ISO Stecker C2 Pin 10/11/12
Fahrzeuge mit Blue&Me > Silverbox Modul muss verbaut bleiben

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 10/2006 – 11/2011
• Citroen Jumper (250) 11/2011 – 05/2014*
• Citoren Relay (250) 2006 – 2011
• Citoren Relay (250) 2011 – 2014

Fiat

• Fiat Ducato (ZAF 250) 06/2006 – 06/2011
• Fiat Ducato (ZAF 250) 06/2011 – 05/2014*

Peugeot

• Peugeot Boxer (Y) 02/2007 – 07/2011
• Peugeot Boxer (Y) 07/2011 – 05/2014*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge ohne Delphi 2-DIN OEM Gerät Klavierlack mit Zentralbedienknopf
*Fahrzeuge mit Delphi 2-DIN OEM Gerät Klavierlack mit Zentralbedienknopf:
LFB Citroen/Fiat/Opel/Peugeot ISO CAN Bus/Mini ISO > Artikel: 42sfa004
