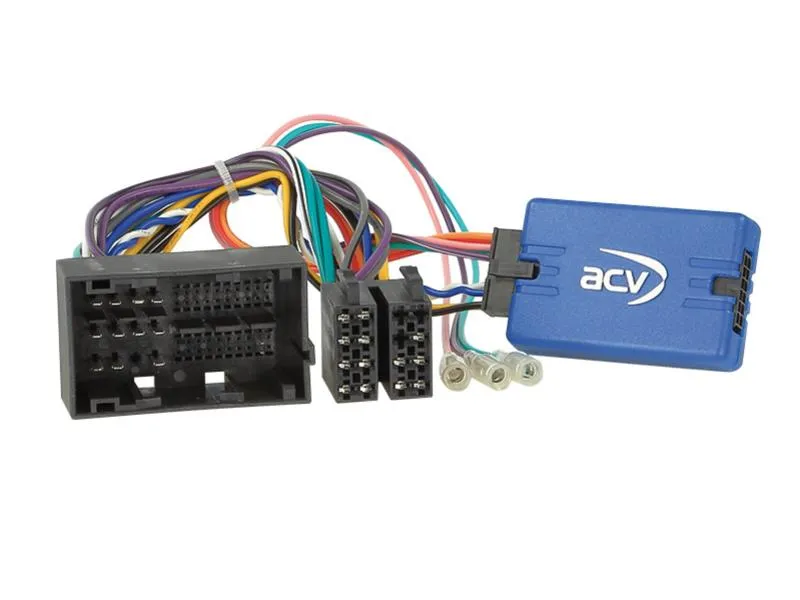

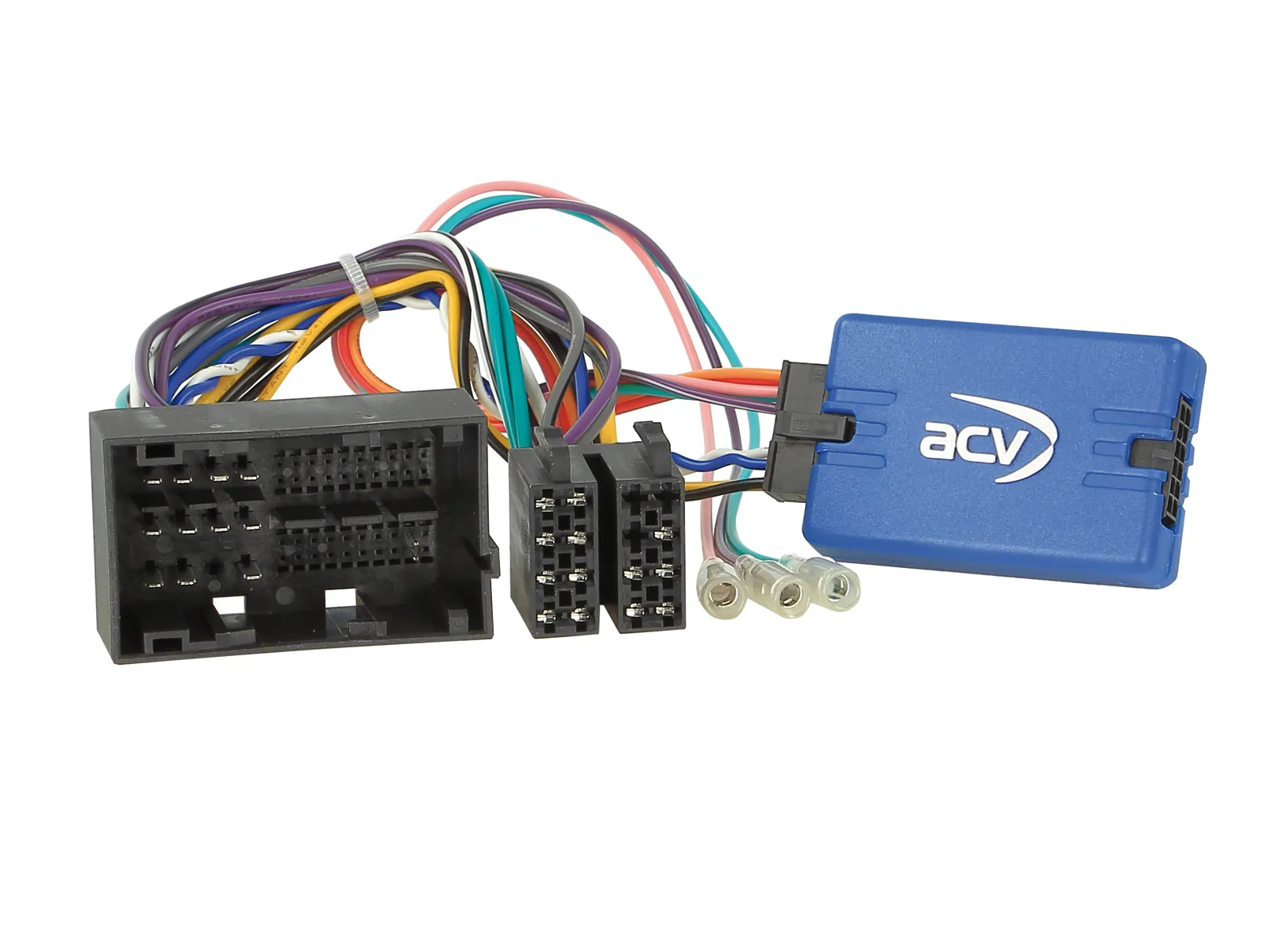

LFB Fiat Ducato 2015-> mit 52-PIN Stecker Blue-Me

LFB Fiat Ducato 2015-> mit 52-PIN Stecker Blue-Me

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 05/2014 – 2023*
• Citroen Relay (250) 05/2014 – 2023*

Fiat

• Fiat 500 (ZAF 312) 07/2016 – 2023*
• Fiat 500L (ZAF 199) 10/2012 – 07/2017
• Fiat 500L (ZAF 199) 07/2017 – 03/2022
• Fiat Doblo (ZAF 263) 01/2015 – 06/2022
• Fiat Ducato (ZFA 250) 05/2014 – 11/2021*

Opel

• Opel Movano Cargo C (Y) 10/2021 – 2023*

Peugeot

• Peugeot Boxer (Y) 05/2014 – 2023*

Hinweis:

• CAN Bus

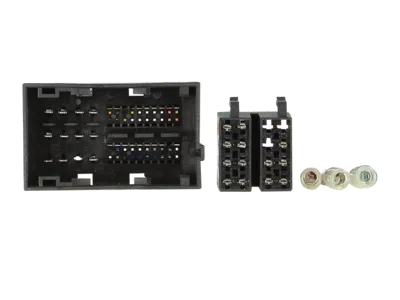

• Anschluss: 52 Pin Fiat Stecker
• Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
• Fahrzeuge mit UConnect OEM Gerät
• Fahrzeuge mit Daiichi OEM Gerät*

Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:

• Dipschalterstellung spannungsfrei anpassen
• Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on oder off
• Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on oder off
• Dipschalter 1 on > 250VP1 OEM HU
• Dipschalter 2 on > 250VP2 OEM HU
• Dipschalter 3 on > Blue&Me OEM Funktion
• Dipschalter 4 on > Pioneer
• Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on > Daiichi OEM Gerät

• Nach Umstellung CAN Bus Ruhe herstellen
• Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel
• Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
• Fernlichtassistent nicht unterstützt
• Fahrassistenssysteme nicht unterstützt
• Datum/Uhrzeiteinstellung nicht unterstützt**

• Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:
• Rückfahrkamera Adapter OEM Kamera 52Pin Fiat/32Pin Ford > Artikel: 771000-2000
• rot: Pin 31 Video+
• weiß: Pin 32 Video –
• schwarz: Pin 33 Schirmung

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

• Belastbarkeit Gesamtausgänge: 100 mA max.
• Strombedarf größer 100 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Relais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung
*Fahrzeuge mit Daiichi OEM Gerät Kabelbaum schwarze Kabel > Adapterkabelbaum Radioschacht Fahrerseite demontieren
*Fahrzeuge mit direkt verkabeltem OEM Daiichi Gerät farbige Kabel nicht kompatibel > an den Support wenden/siehe Artikel: 42sfa016
**Bordkomputer Fahrzeugeinstellungen Infodapter:
Infodapter Citroen/Fiat/Opel/Peugeot 52Pin Fiat VP1/VP2 > Artikel: 43uft01
