LFB Ford Fahrzeuge 40Pin Quadlock Multilead CAN Bus

LFB Ford Fahrzeuge 40Pin Quadlock Multilead CAN Bus

Lenkradfernbedienungsadapter Ford

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

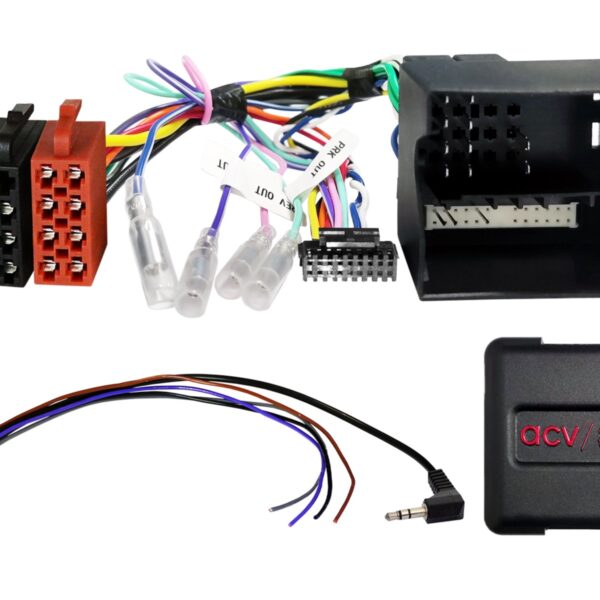

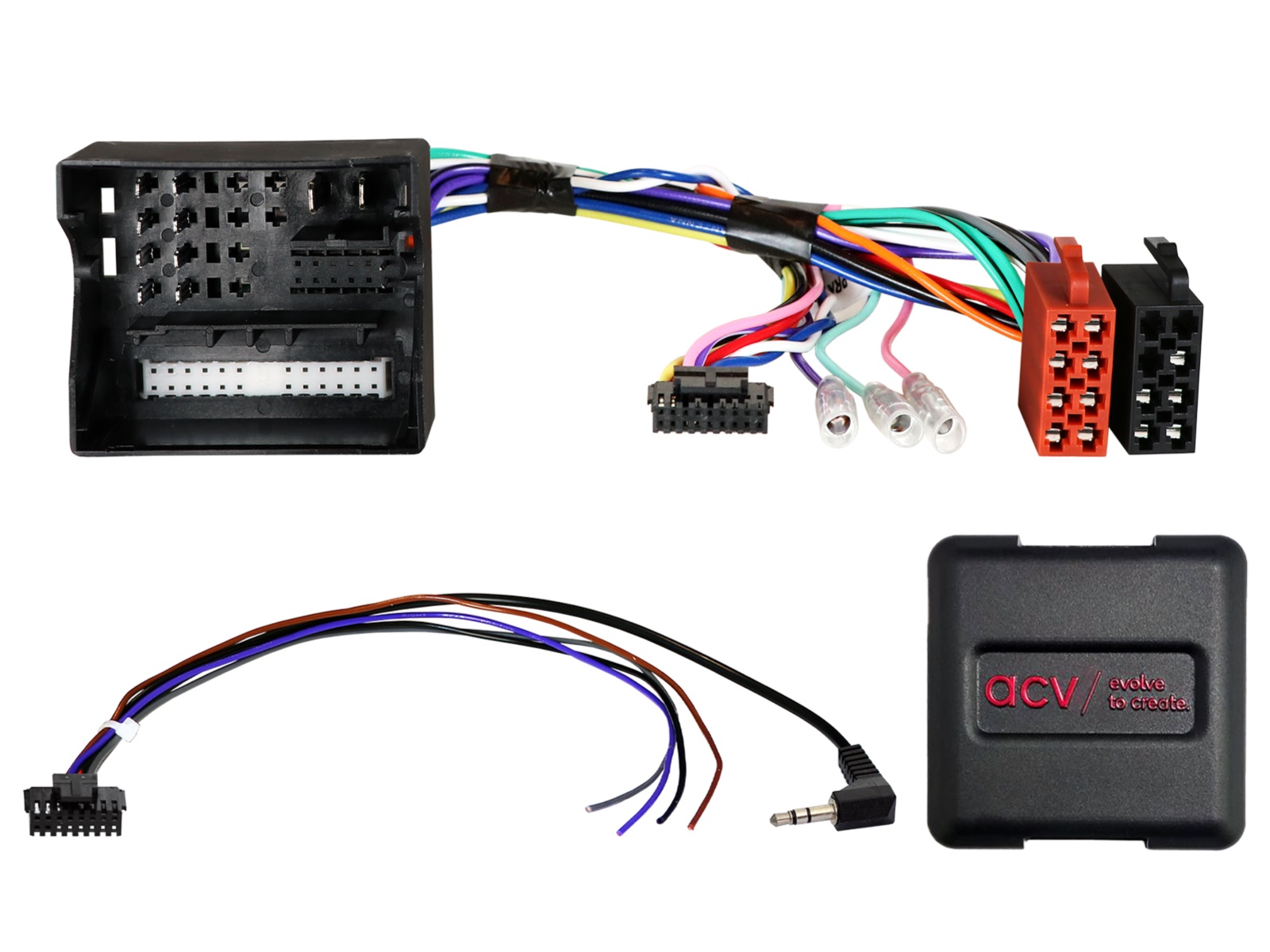

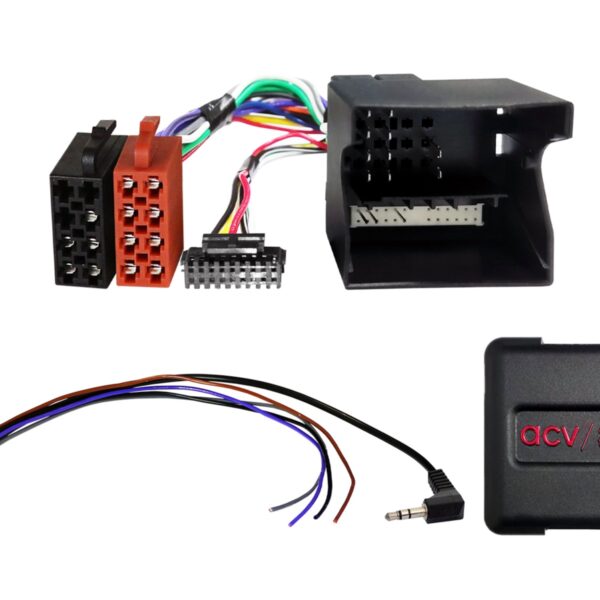

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN Bus
analog Lenkradfernbedienung

Anschluss: 40 Pin Quadlock Ford Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel

Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne

Fahrzeuge mit CAN Bus

Strom-Kammer A:
Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
Pin 9 CAN-High blau/weiß (Farben können abweichen)
Pin 10 CAN-Low lila (Farben können abweichen)
MQS-Kammer B:
Pin 6 grau/gelb Lenkradfernbedienung analog (Farben können abweichen)
Pin 8 blau Lenkradfernbedienung analog GND (Farben können abweichen)
Pin 11 Rückfahrsignal +12V (wenn belegt)
Pin 12 Speed Puls signal (wenn belegt)

Fahrzeuge ohne 7″ OEM Farbnavigation mit integrierter Klimatronik
Fahrzeuge ohne CAN Bus gestützten PDC*

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Ford C-Max (DM2) 11/2003 – 05/2007
Ford C-Max (DM2) 05/2007 – 09/2010
Ford Fiesta (JH1/JD3) 10/2005 – 09/2008
Ford Focus (DA3) 11/2004 – 03/2008
Ford Focus (DA3) 02/2008 – 03/2011
Ford Fusion (JU2) 10/2005 – 07/2012
Ford Galaxy II (WA6) 03/2006 – 04/2010
Ford Galaxy II (WA6)05/2010 – 05/2015
Ford Kuga (DM2) 06/2008 – 12/2012
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 – 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 – 06/2007*
Ford Mondeo IV (BA7) 06/2007 – 10/2010*
Ford Mondeo IV (BA7) 11/2010 – 08/2014*
Ford S-Max (WA6) 06/2006 – 04/2010
Ford S-Max (WA6) 05/2010 – 05/2015
Ford Transit (F**6) 07/2006 – 03/2014
Ford Transit Connect (P*2) 06/2006 – 07/2013

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 42sfo011
