LFB Kabel 42/a42cx401 Pioneer AVH/DMH/SPH 2022 Klinke

LFB Kabel 42a/42cx401 > Pioneer AVH/DMH/SPH 2022> Klinke

Radioanschlusskabel  42a / 42cx401 > Pioneer AVH / DMH / SPH 2021/2022>

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.

Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.


Hinweis:

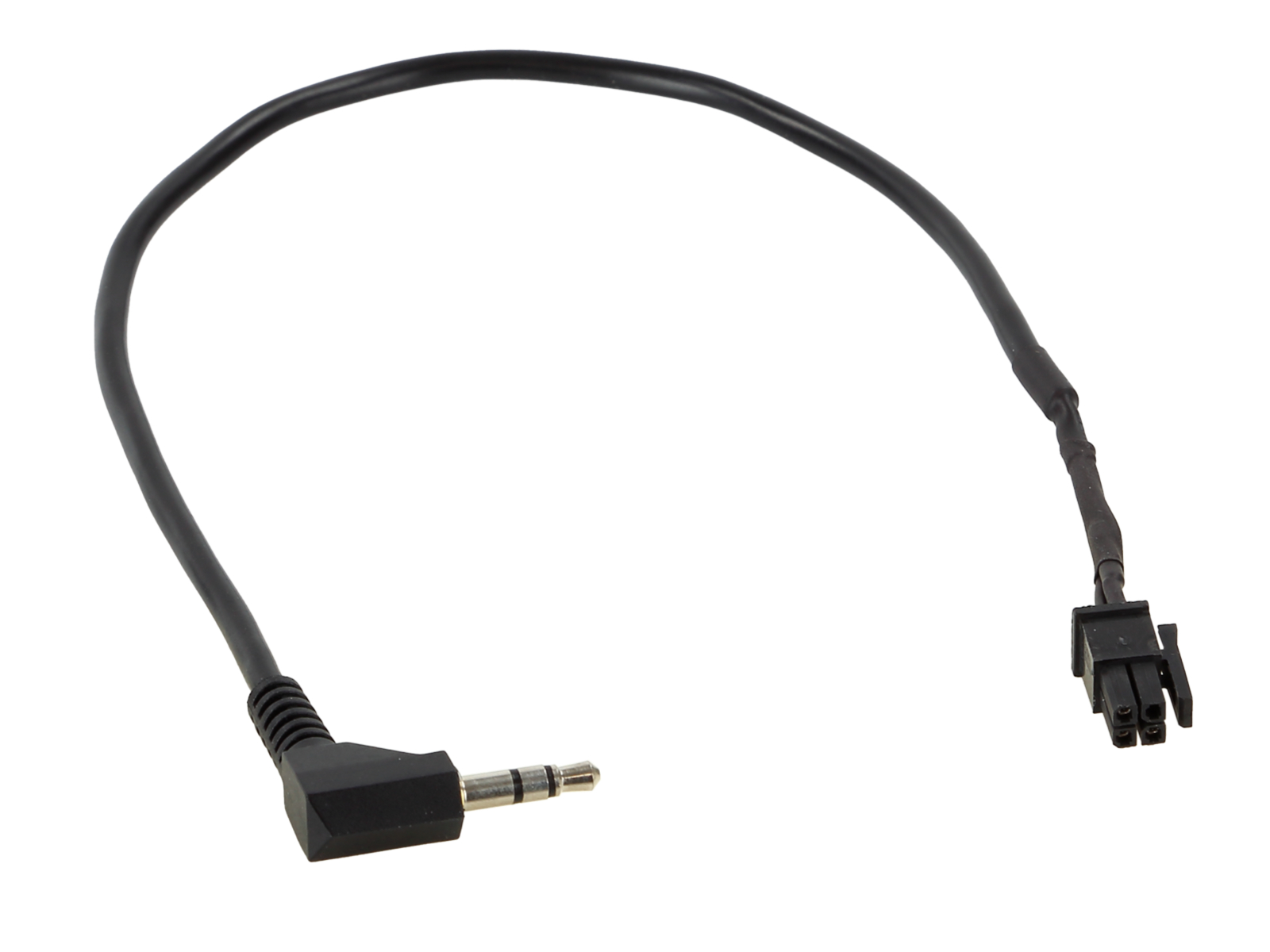

• Anschluss: Molex Micro Fit Stecker 4Pin(f) > 3,5mm Klinke
• LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
• DIP-Schalter Einstellungen (OFF/ON/ON)
• Klinke Ring rote Leitung > BAT43 Schottkydiode/Sperrdiode 0,2A mit Kathode/Sperrring zum Micro Fit Stecker
• Für folgende Anwendung:
• Pioneer 3,5mm Klinkenanschluss
• Für folgende Geräte:
• Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite

Pioneer AVH

• Pioneer AVH-A240BT
• Pioneer AVH-A240DAB

Pioneer DMH

• Pioneer DMH-A240BT
• Pioneer DMH-A241BT
• Pioneer DMH-A340DAB
• Pioneer DMH-A245BT

Pioneer SPH

• Pioneer SPH-DA160DAB
• Pioneer SPH-DA360DAB

DIP-Schalterstellung 42cx401:

Pioneer > OFF/ON/ON
