LFB Kabel 42s/acv Multilead diverse Geräte/Pioneer 2022

LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>

Radioanschlusskabel acv > diverse Geräte
acv Qualität

• Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.
• Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.
• Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.
• Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.
• Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.
• Vor der Endmontage auf Funktion prüfen.

Hinweis:

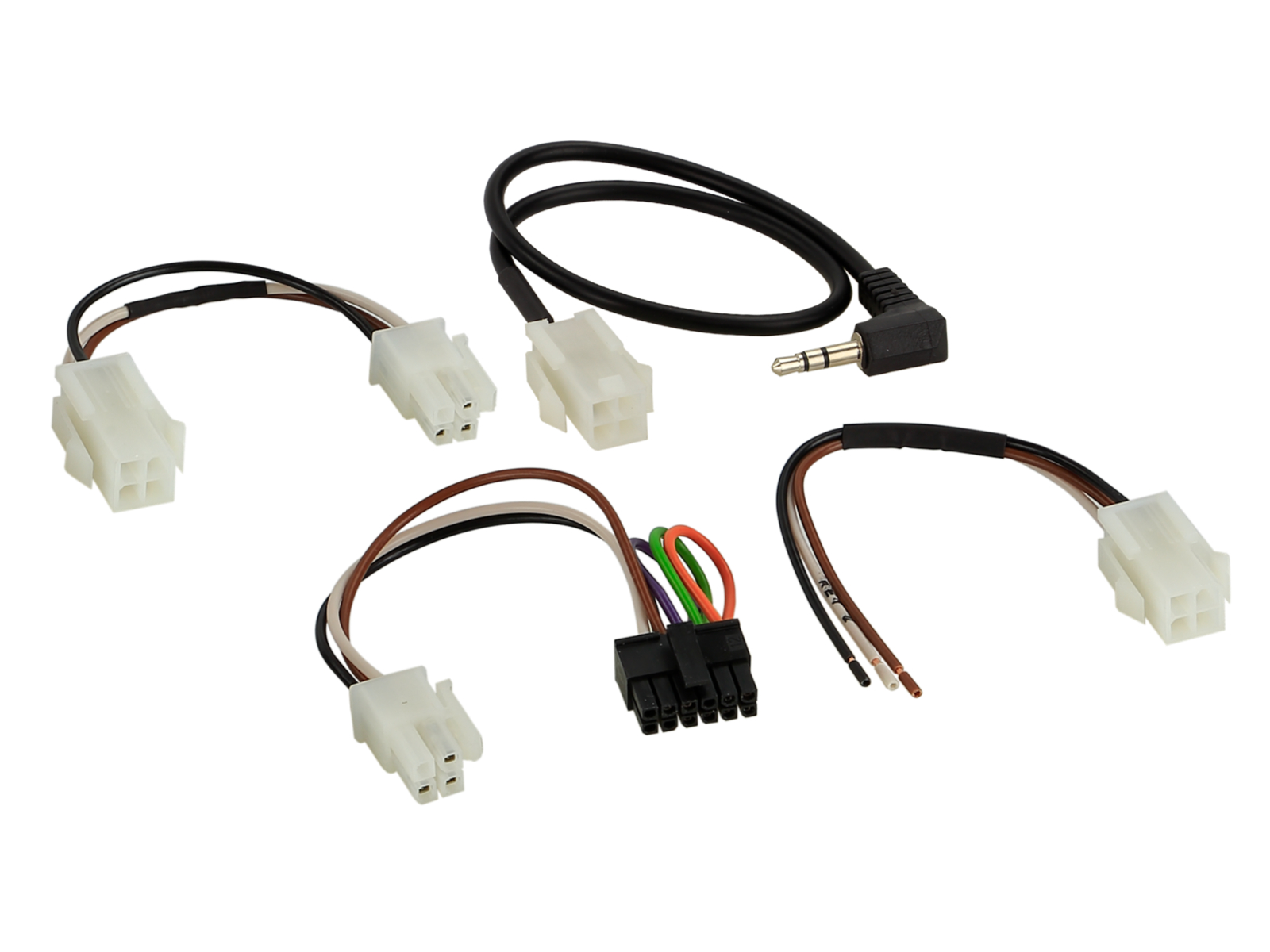

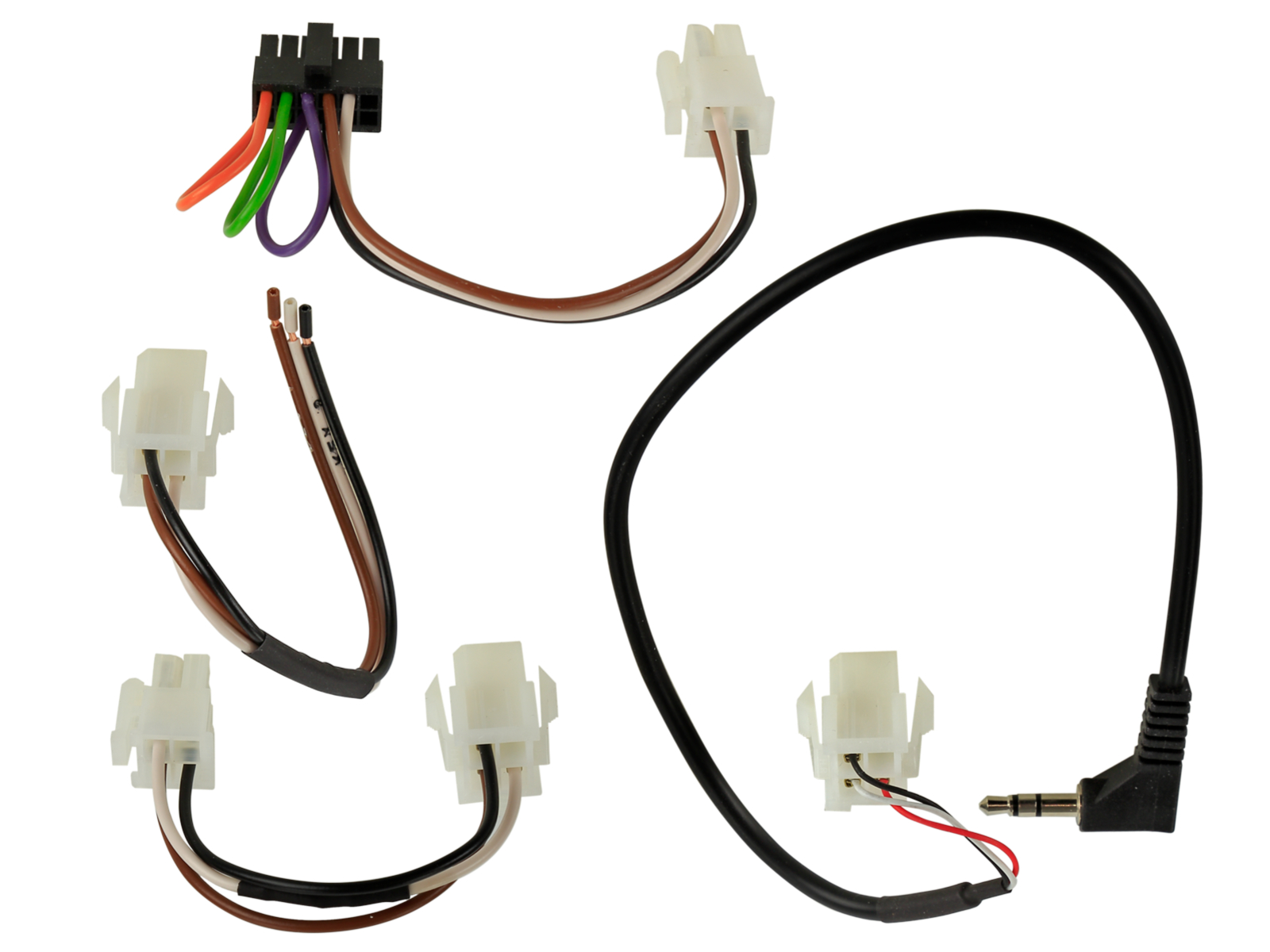

• Anschluss: 12 Pin Micro Fit > Molex Mini Fit

• Molex Mini Fit > Key1 / Key2 / GND
• Molex Mini Fit > 3,5mm Klinke

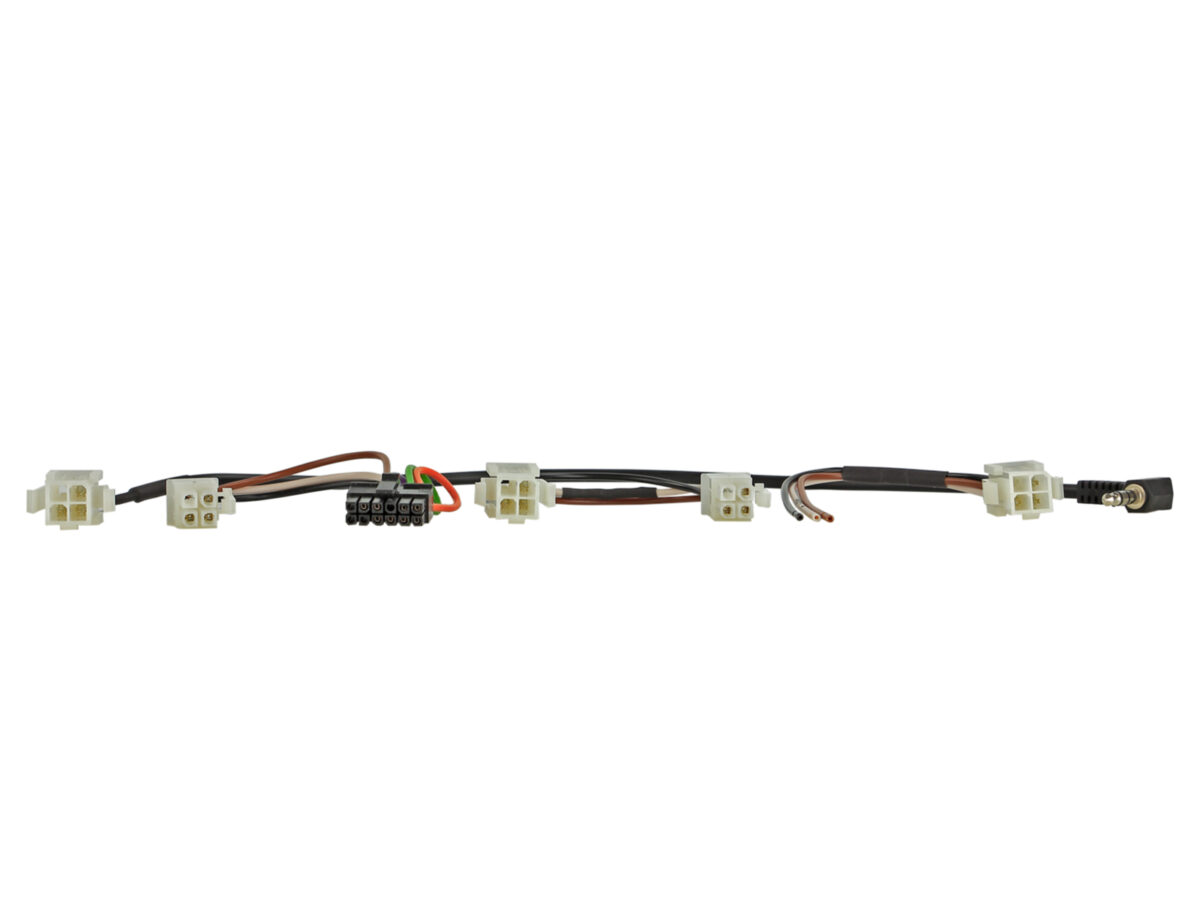

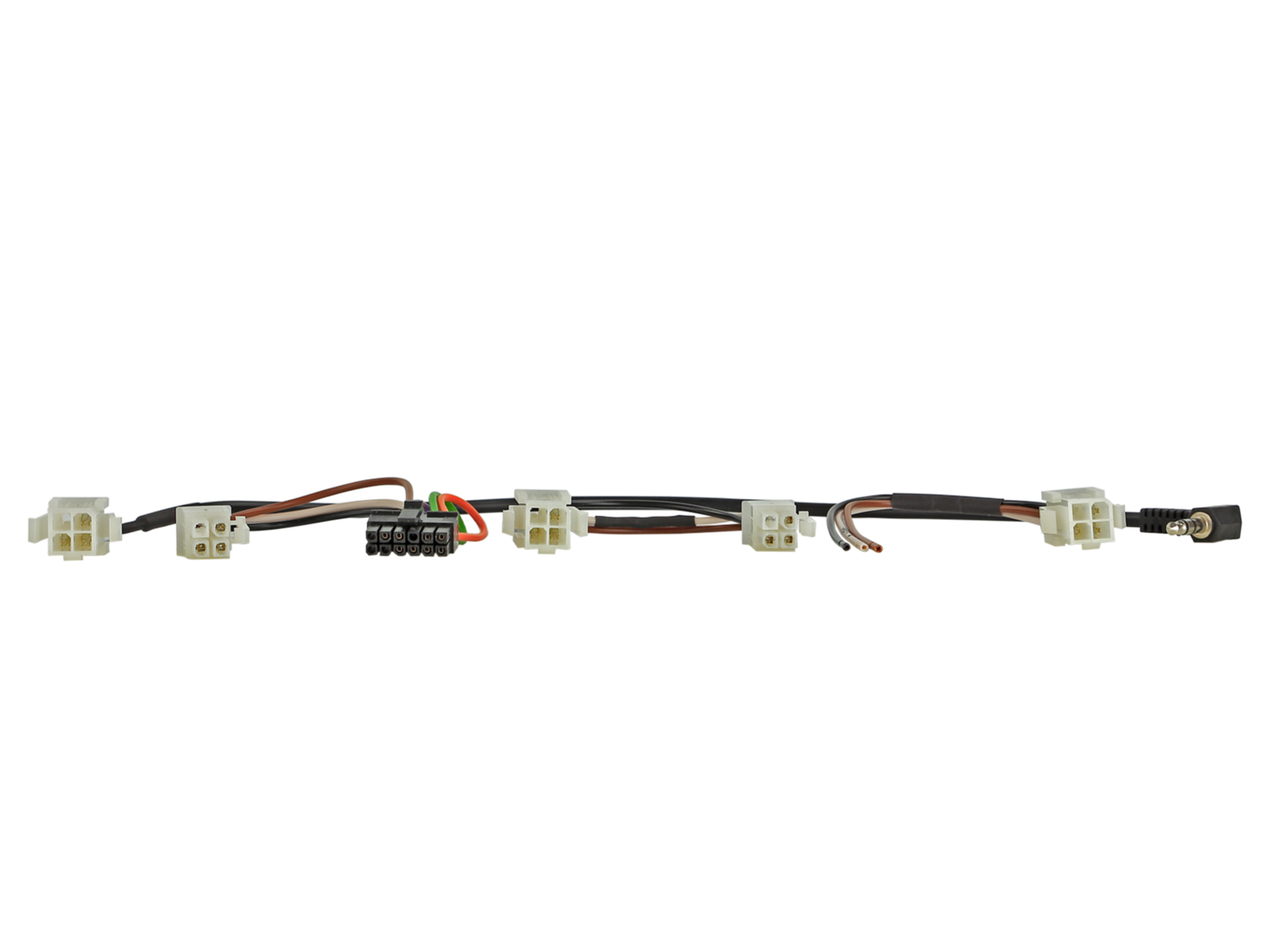

• Molex Mini Fit > Molex Mini Fit > Molex Mini Fit > 3,5mm Klinke Pioneer AVH/DMH/SPH*

• LFB-Radioanschlusskabel für acv LFB Interfaces 42s xxxxx
• LFB-Radioanschlusskabel für Infodapter 43u xxxx
• Konfiguration siehe BDA
• Atoto Nachrüstgeräte nicht unterstützt
• Axion Nachrüstgeräte nicht unterstützt
• Kienzle Nachrüstgeräte nicht unterstützt

Für folgende Anwendung:

• Alpine 3,5mm Klinkenanschluss
• Beat Einkabelanschluss

• Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss
• Blaupunkt 2010> 3,5mm Klinkenanschluss
• China HU Key1 / Key2 / (GND) Anschluss
• Clarion 3,5mm Klinkenanschluss
• ESX Key 1 / Key 2 Anschluss
• JVC 3,5mm Klinkenanschluss
• JVC Einkabelanschluss
• Kenwood Einkabelanschluss
• Kenwood 2017> 3,5mm Klinkenanschluss
• Kenwood 2020> Key1 / Key2 / GND Anschluss
• Nakamichi Einkabelanschluss

• Panasonic Einkabelanschluss
• Philips Einkabelanschluss
• Pioneer 3,5mm Klinkenanschluss
• Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss mit Molex Zwischenstecker
• Snooper Key1 / Key 2 Anschluss
• Sony 3,5mm Klinkenanschluss
• XZent Einkabelanschluss
• XZent Key1 / Key2 / GND Anschluss
• Zenec Einkabelanschluss

*Pioneergeräte 2021/2022> mit flach glanzmetallischer Rückseite
Pioneer AVH

• Pioneer AVH-A240BT
• Pioneer AVH-A240DAB

Pioneer DMH

• Pioneer DMH-A240BT
• Pioneer DMH-A241BT
• Pioneer DMH-A340DAB
• Pioneer DMH-A245BT

Pioneer SPH

• Pioneer SPH-DA160DAB
• Pioneer SPH-DA360DAB
