Radioanschlusskabel 42a / 42cx401 > Digital Dynamic / XZent / Zenec

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.

Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

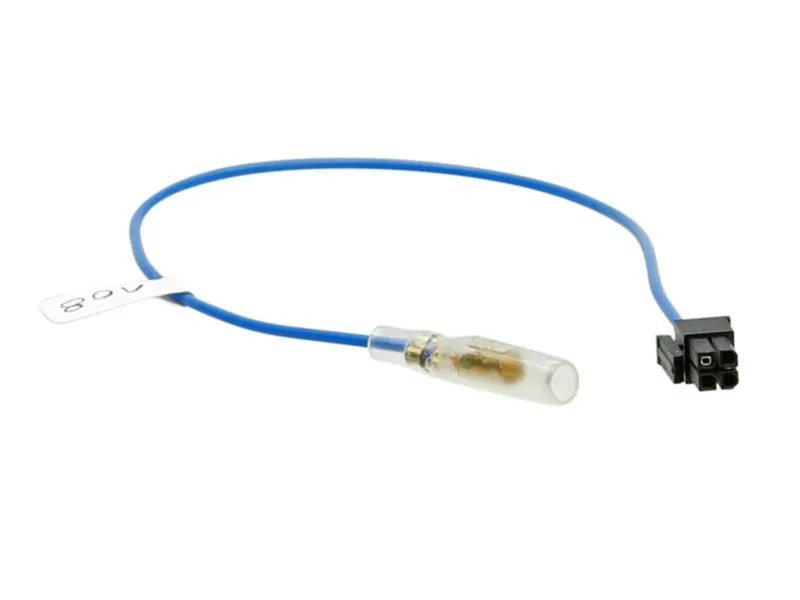

Anschluss: 4 Pin Molex > Einkabelanschluss

LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
DIP-Schalter Einstellungen (ON/OFF)

Für folgende Anwendung:

Digital Dynamics Einkabelanschluss
Xcent Einkabelanschluss
Zenec Einkabelanschluss

DIP-Schalterstellung 42cx401:

Digital Dynamics > OFF/OFF/ON
XZent > OFF/OFF/ON
Zenec > OFF/OFF/ON
