Radioanschlusskabel 42a / 42cx401 > diverse Geräte

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.

Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

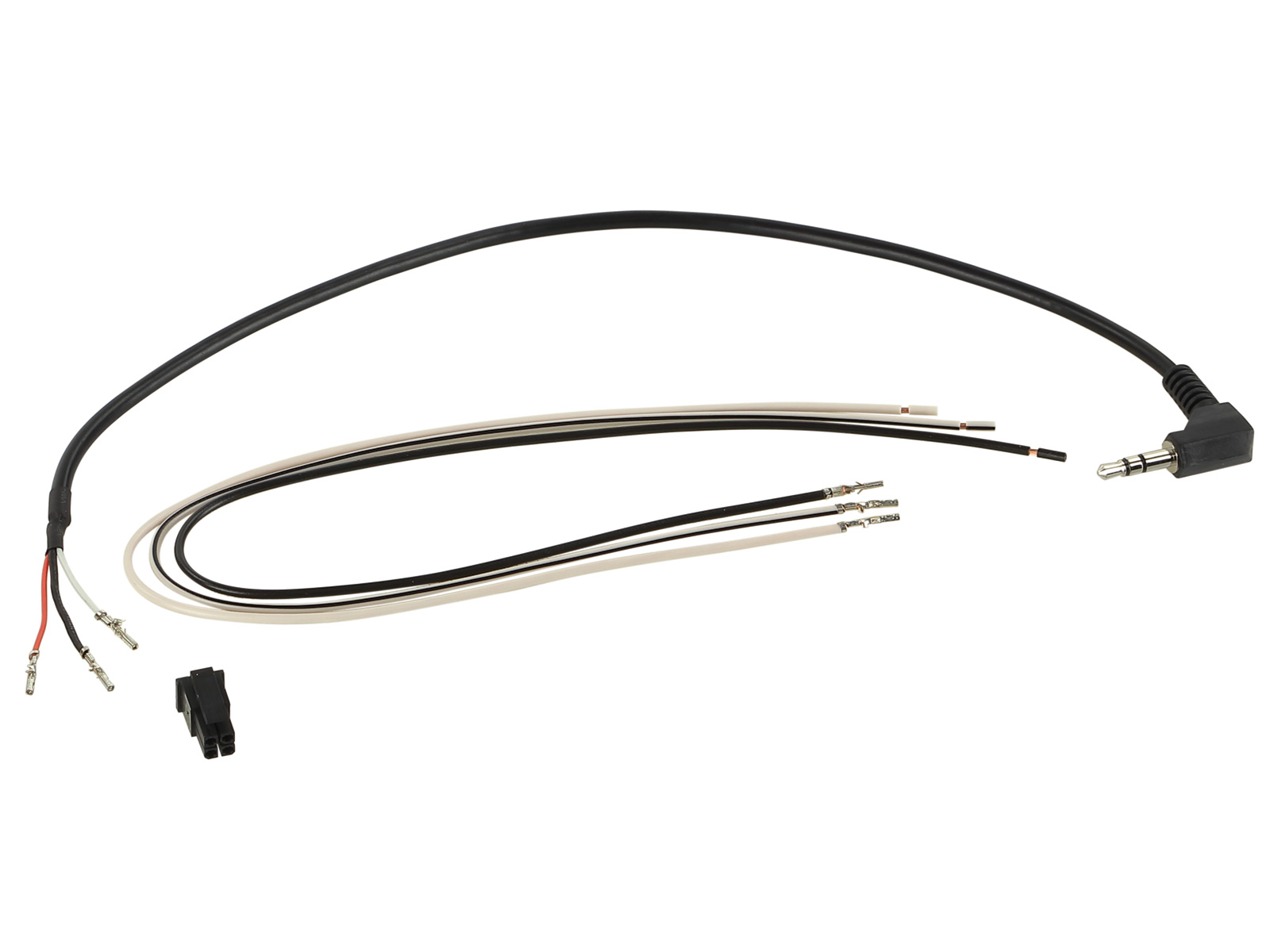

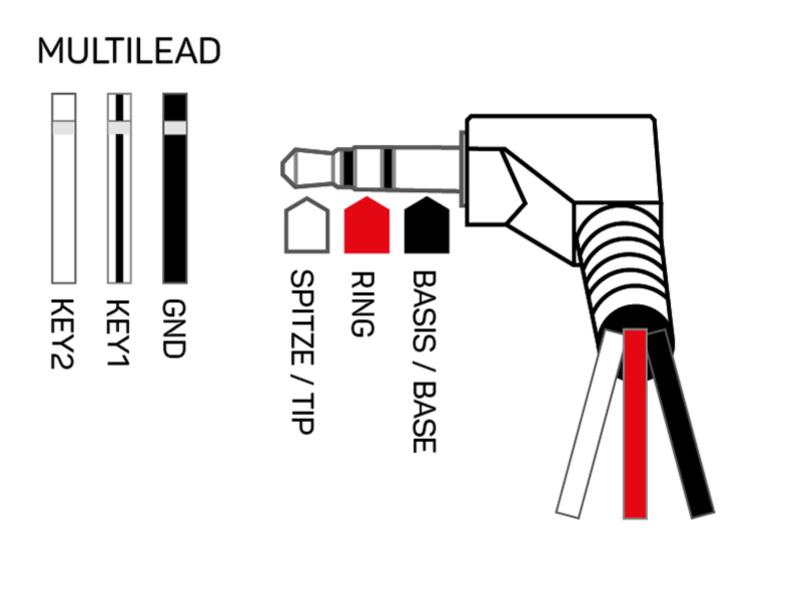

Anschluss: 4 Pin Molex > 3,5mm Klinke / Multikabelanschluss

LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
DIP-Schalter Einstellungen (ON/OFF)

Atoto Nachrüstgeräte nicht unterstützt

Für folgende Anwendung:

Alpine 3,5mm Klinkenanschluss
Blaupunkt 2010> 3,5mm Klinkenanschluss (Sony/Pioneer)
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss (China HU)
China HU Key1 / Key2 / (GND) Anschluss
Clarion 3,5mm Klinkenanschluss
Digital Dynamics Einkabelanschluss
ESX Key1 / Key2 Anschluss (China HU)
JVC 3,5mm Klinkenanschluss
JVC Einkabelanschluss (Kenwood)
Kenwood Einkabelanschluss
Kenwood 2017> 3,5mm Klinkenanschluss (Pioneer/Sony)
Kenwood 2020> Key1 / Key2 / GND Anschluss (China HU)
Pioneer 3,5mm Klinkenanschluss
Snooper Key1 / Key2 Anschluss (China HU)
Sony 3,5mm Klinkenanschluss
XZent Einkabelanschluss
Zenec Einkabelanschluss

DIP Schaltereinstellung 42cx401:

Alpine > OFF/OFF/OFF
Blaupunkt 2010> > OFF/ON/OFF (OFF/ON/ON)
China HU > OFF/ON/OFF
Clarion > ON/ON/OFF
Digital Dynamics > OFF/OFF/ON
ESX > OFF/ON//OFF
JVC > ON/OFF/ON (ON/ON/ON) (Einkabelanschluss)
JVC > ON/OFF/ON (ON/ON/ON) (Klinkenanschluss)
Kenwood > ON/ON/ON (Einkabelanschluss)
Kenwood 2017> OFF/ON/OFF (OFF/ON/ON) (Klinkenanschluss)
Kenwood 2020> OFF/ON/OFF (OFF/ON/ON) (Key1/Key2/GND)
Pioneer > OFF/ON/ON
Snooper > OFF/ON/OFF
Sony > OFF/ON/ON
XZent > OFF/OFF/ON
Zenec > OFF/OFF/ON
