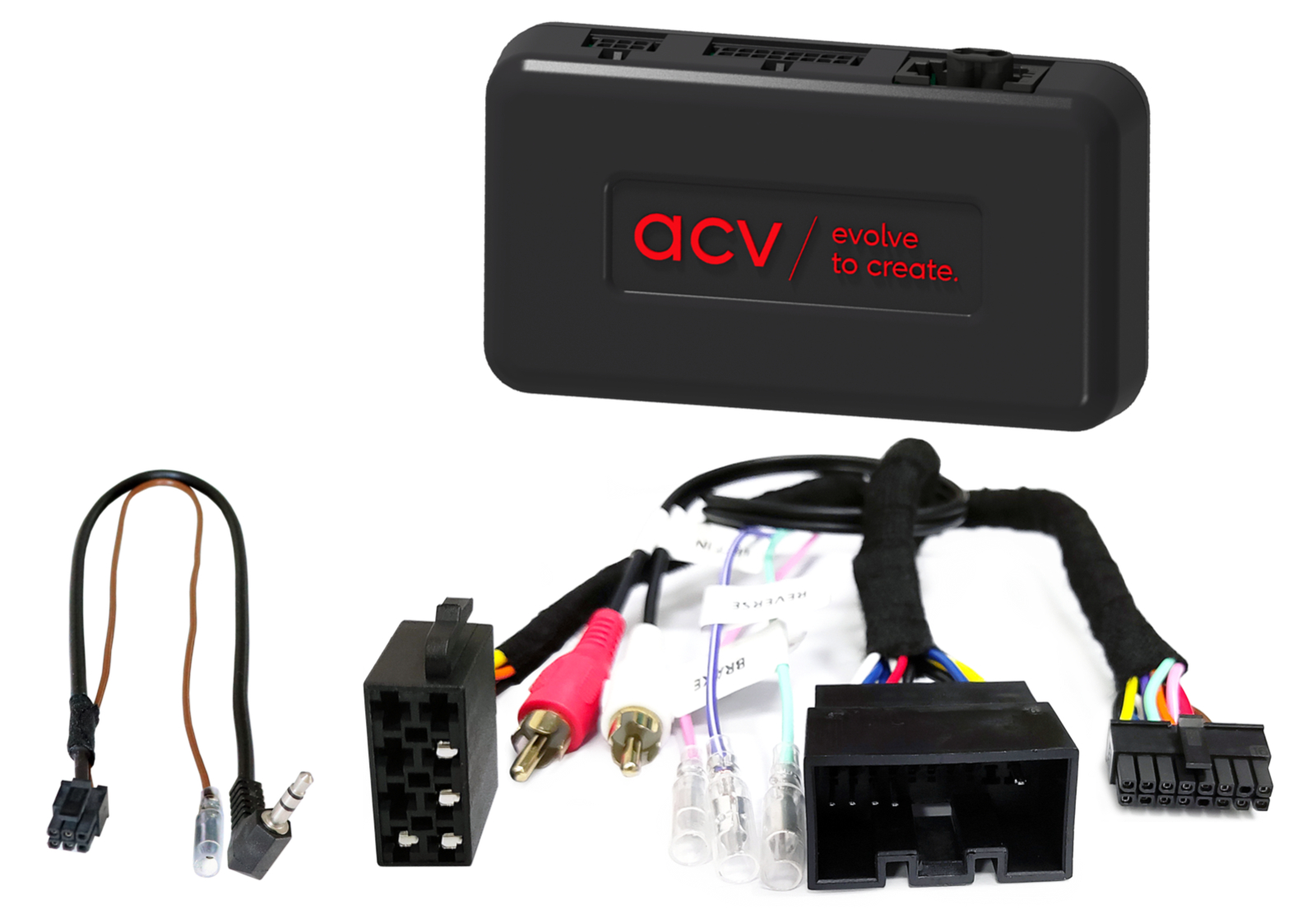

LFB Land Rover/Range Rover 20Pin Multilead Amp MOST

LFB Land Rover/Range Rover 20Pin Multilead Amp MOST

Lenkradfernbedienungsadapter Land Rover

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 20 Pin Land Rover Stecker
• connector: OEM SWC > 3,5mm Jack / loose wire
• connector: OEM amlified system > RCA(m) red/white
• Fahrzeugeinstellungen nicht unterstützt
• Datum/Uhrzeit Einstellungen nicht unterstützt
• OEM Display nicht unterstützt Land Rover Startlogo wird angezeigt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet:

Land Rover

• Land Rover Discovery III (LA) 11/2004 – 08/2009
• Land Rover Range Rover Sport I (LS) 05/2005 – 08/2009

Folgende Signale werden zur Verfügung gestellt

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
•  Lenkradfernbedienung
• OEM Soundsystem > Faderfunktion nicht unterstützt
