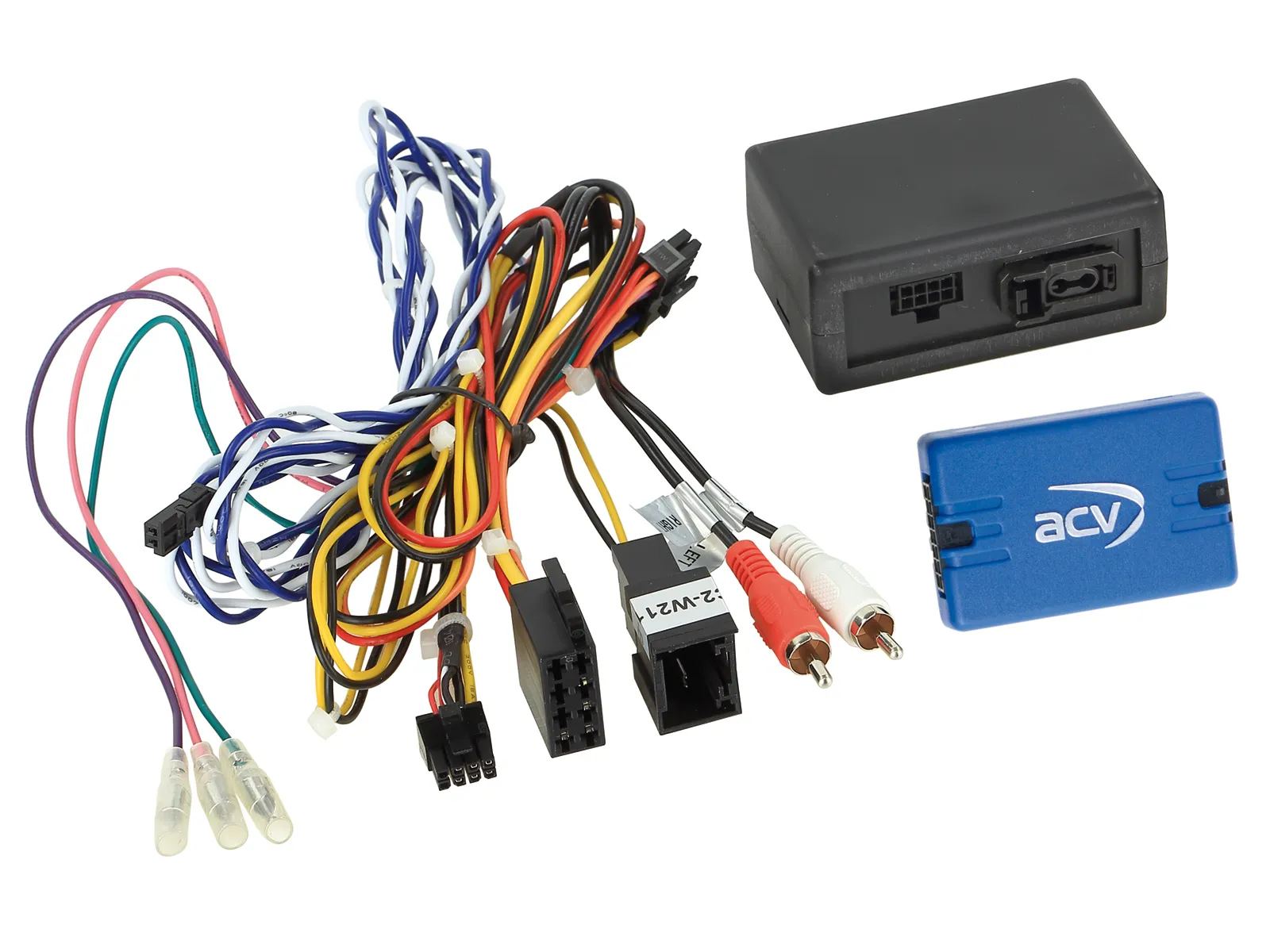

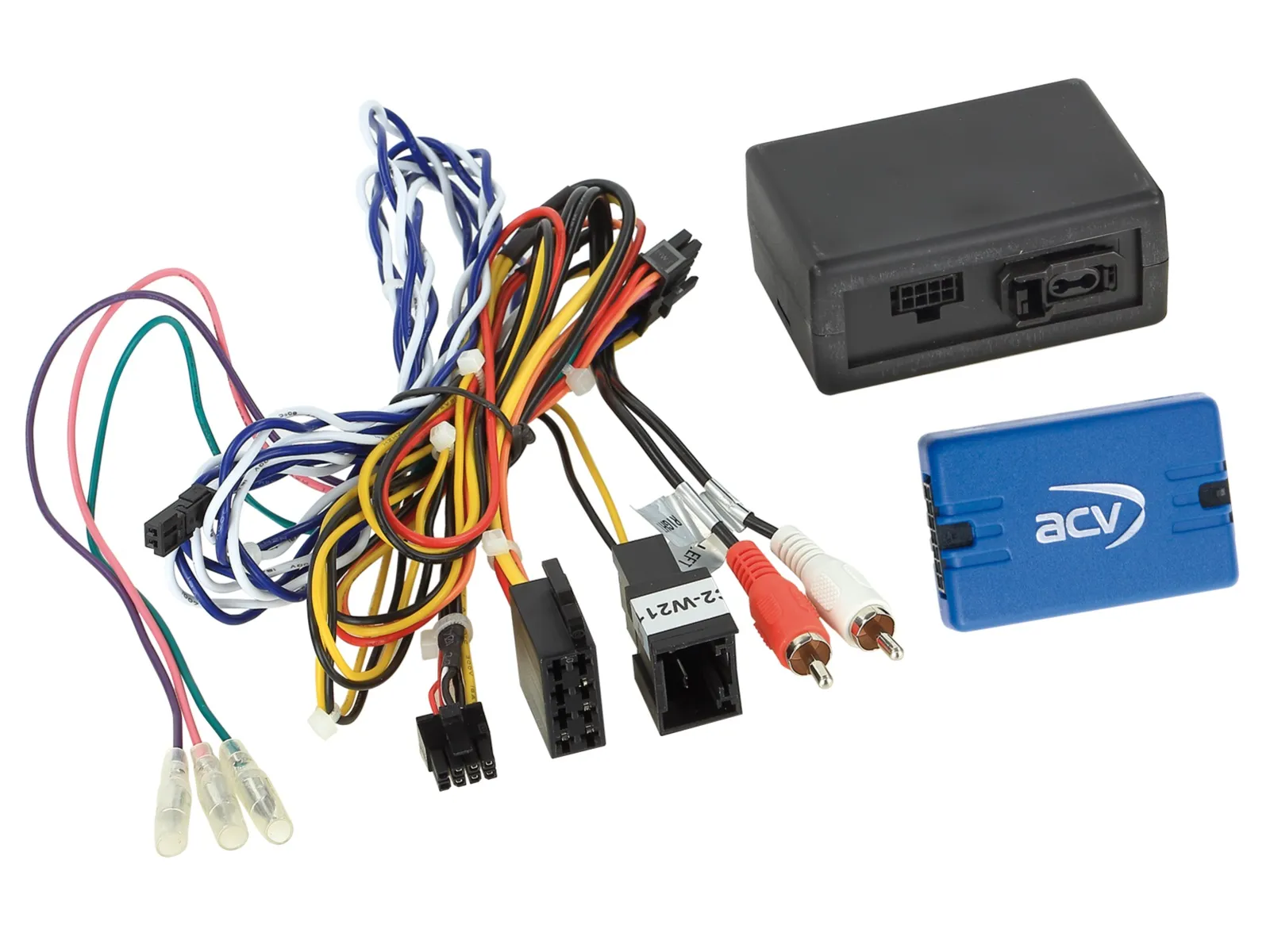

LFB Mercedes CLS/E-Klasse/SLK Harman Kardon Amp MOST

LFB Mercedes CLS/E-Klasse/SLK Harman Kardon Amp MOST

Hinweis:

• CAN Bus

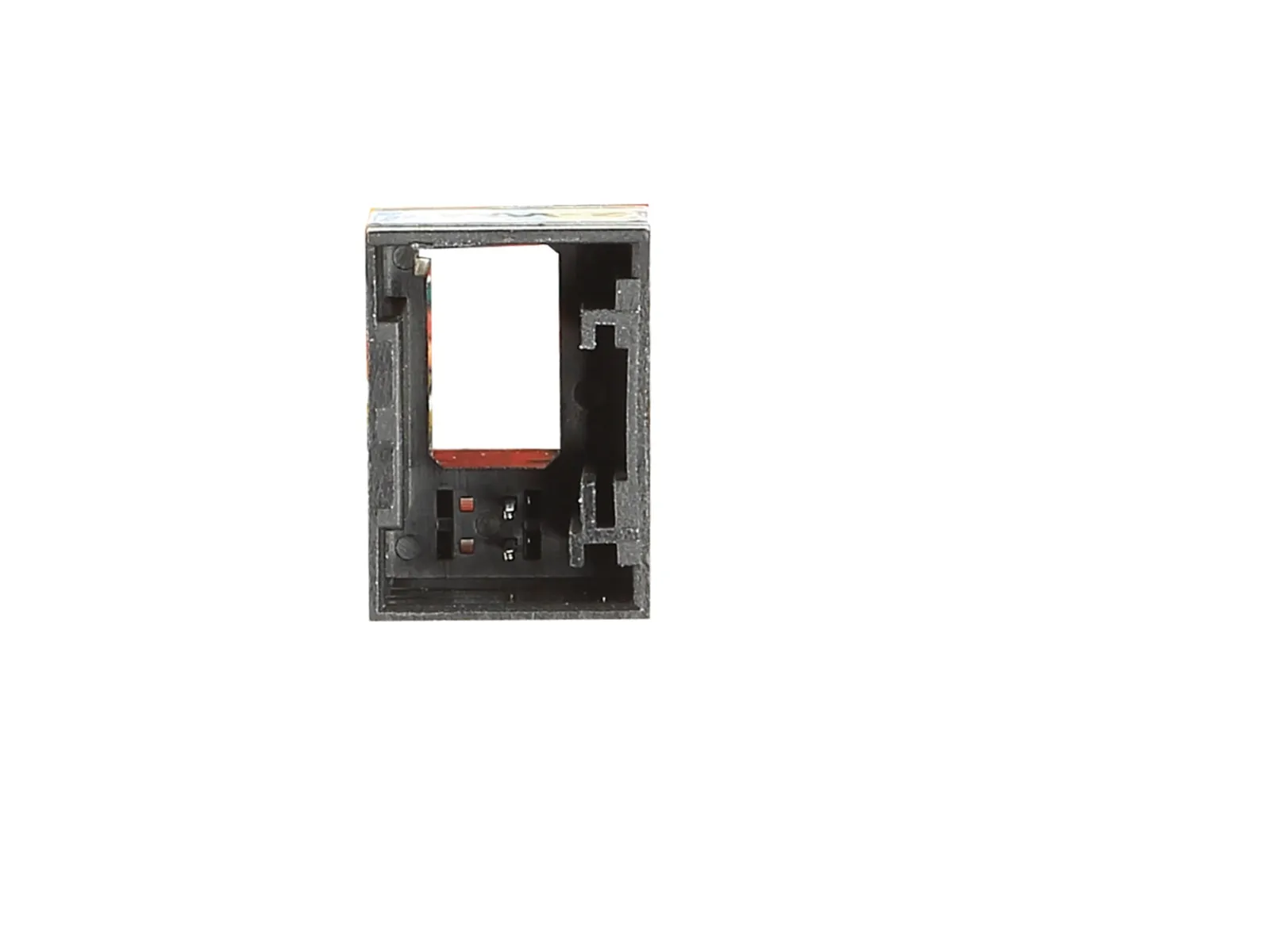

• Anschluss: 2 Pin Strom Mercedes
• Anschluss: 2 Pin CAN Bus Verteiler
• Anschluss: OEM Soundsystem MOST > Cinch(m) rot/weiß
• Fahrzeuge mit Harman Kardon OEM Soundsystem*
• Fahrzeuge mit MOST25 OEM Soundsystem*
• Fahrzeuge mit Audiogateway
• Fahrzeuge mit Comand APS 50 NTG1 OEM Navigation
• Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge ohne D2B Optical Bus System
• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
• Faderfunktion nicht unterstützt
• Antennenverlängerung nicht im Lieferumfang enthalten**

Für folgende Fahrzeuge geeignet:

• Mercedes CLS-Klasse (W219) 10/2004 – 06/2008
• Mercedes E-Klasse (W211) 03/2002 – 02/2008***
• Mercedes SLK-Klasse (R171) 03/2004 – 03/2008

Fahrzeuge mit Harman Kardon MOST OEM Soundsystem

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

*OEM Zusatzkomponenten (CD-Wechsler/TV-Tuner/Telefonmodul) aus dem MOST Ring entfernen
*Lichtwellenleiter Verbinder MOST-Ring: 771000-2100

Dokumente

94794_Montageanleitung.pdf
