LFB Mercedes Fahrzeuge Quadlock Multilead Amp MOST

LFB Mercedes Fahrzeuge Quadlock Multilead Amp MOST

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

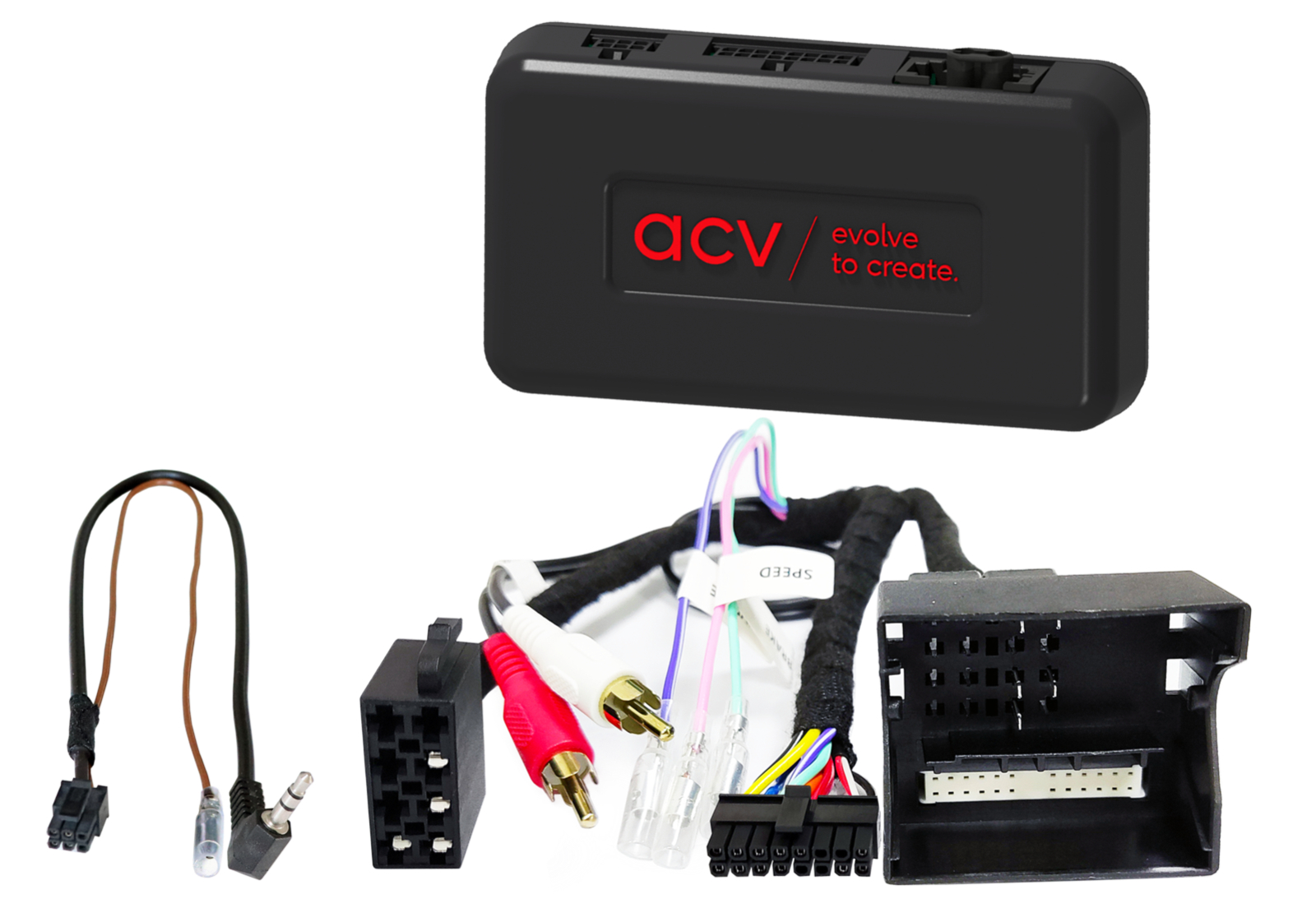

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: OEM Soundsystem MOST25 > Cinch(m) rot/weiß
•  Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
• Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation*
• Fahrzeuge mit MOST25 OEM Soundsystem**
• Fahrzeuge ohne Audio 10 OEM Gerät
• Fahrzeuge ohne Comand 2.0 / 2.5 OEM Navigation
• Fahrzeuge ohne D2B OEM Soundsystem
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-Klasse (T245) 07/2005 – 04/2008
• Mercedes B-Klasse (T245) 04/2008 – 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
• Mercedes GL-Klasse (X164) 09/2006 – 05/2009
• Mercedes GL-Klasse (X164) 05/2009 – 07/2012
• Mercedes M-Klasse (W164) 07/2005 – 04/2008
• Mercedes M-Klasse (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-Klasse (W251) 09/2005 – 05/2007
• Mercedes R-Klasse (W251) 05/2007 – 05/2010

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• OEM Soundsystem MOST25 > Faderfunktion nicht unterstützt
• *Uhrzeiteinstellungen nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
• **OEM Zusatzkomponenten > CD-Wechsler / TV-Tuner / Telefonmodul aus dem MOST Ring entfernen:
• Lichtwellenleiter Verbinder MOST-Ring > Artikel: 771000-2100
• Lichtwellenleiter Schleife (f) MOST-Ring > Artikel: 771000-2101

Dokumente

100709_100709.pdf

100709_1.pdf
