LFB Mercedes Fahrzeuge/Smart 40Pin Quadlock Multilead

LFB Mercedes Fahrzeuge/Smart 40Pin Quadlock Multilead

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

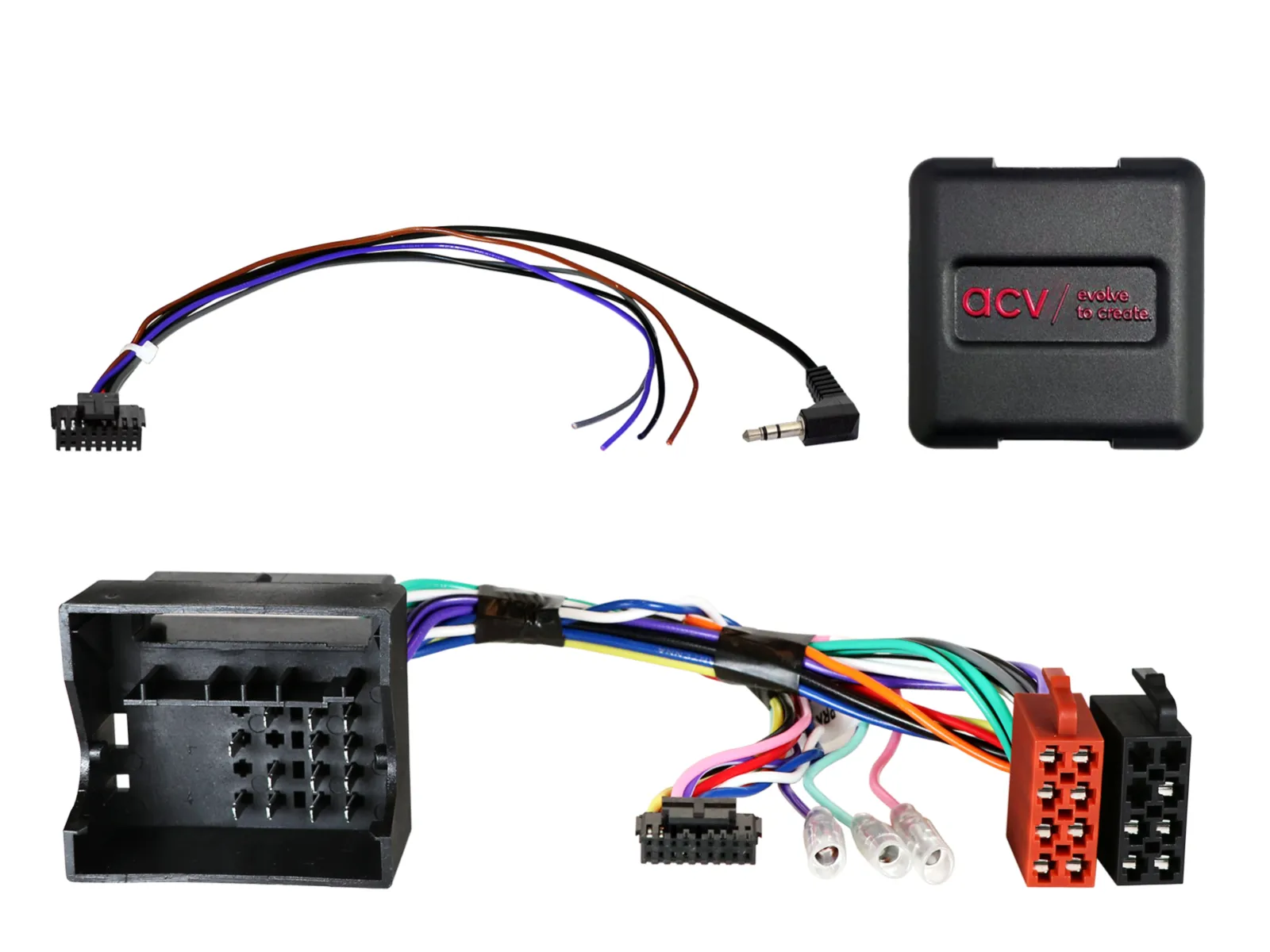

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge mit 2-DIN Audio 20 OEM Gerät
• Fahrzeuge mit 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Navigation
• Fahrzeuge Mercedes ohne Radiovorbereitung
• Fahrzeuge Mercedes ohne 1-DIN OEM Gerät
• Fahrzeuge mit Audio 50 APS Comand NTG2/ NTG2.5 OEM Navigation:
• Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 20 OEM Gerät codieren wenn möglich
• Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem*/**
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A-Klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-Klasse (T245) 07/2005 – 04/2008
• Mercedes B-Klasse (T245) 04/2008 – 09/2011
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes CLC-Klasse (CL203) 06/2008 – 02/2011
• Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 – 09//2010*
• Mercedes E-Klasse (S211/W211) 03/2008 – 01/2009
• Mercedes G-Klasse (W463) 04/2007 – 06/2008
• Mercedes G-Klasse (W164) 09/2008 – 06/2012
• Mercedes GL-Klasse (X164) 09/2006 – 05/2009
• Mercedes GL-Klasse (X164) 05/2009 – 07/2012
• Mercedes M-Klasse (W164) 07/2005 – 04/2008**
• Mercedes M-Klasse (W164) 10/2008 – 07/2011**
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-Klasse (W251) 09/2005 – 05/2007
• Mercedes R-Klasse (W251) 05/2007 – 05/2010
• Mercedes SLK-Klasse (R171) 04/2008 -03/2011
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014

Smart

• Smart For Four (W454) 01/2004 – 04/2007***

Folgende Signale werden zur Verfügung gestellt:

• Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• *Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-53
• **Fahrzeuge mit Harman Kardon OEM Soundsystem > Artikel: 13-1190-52
• ***Fahrzeuge mit 2-DIN OEM CD Gerät
• ***Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock
