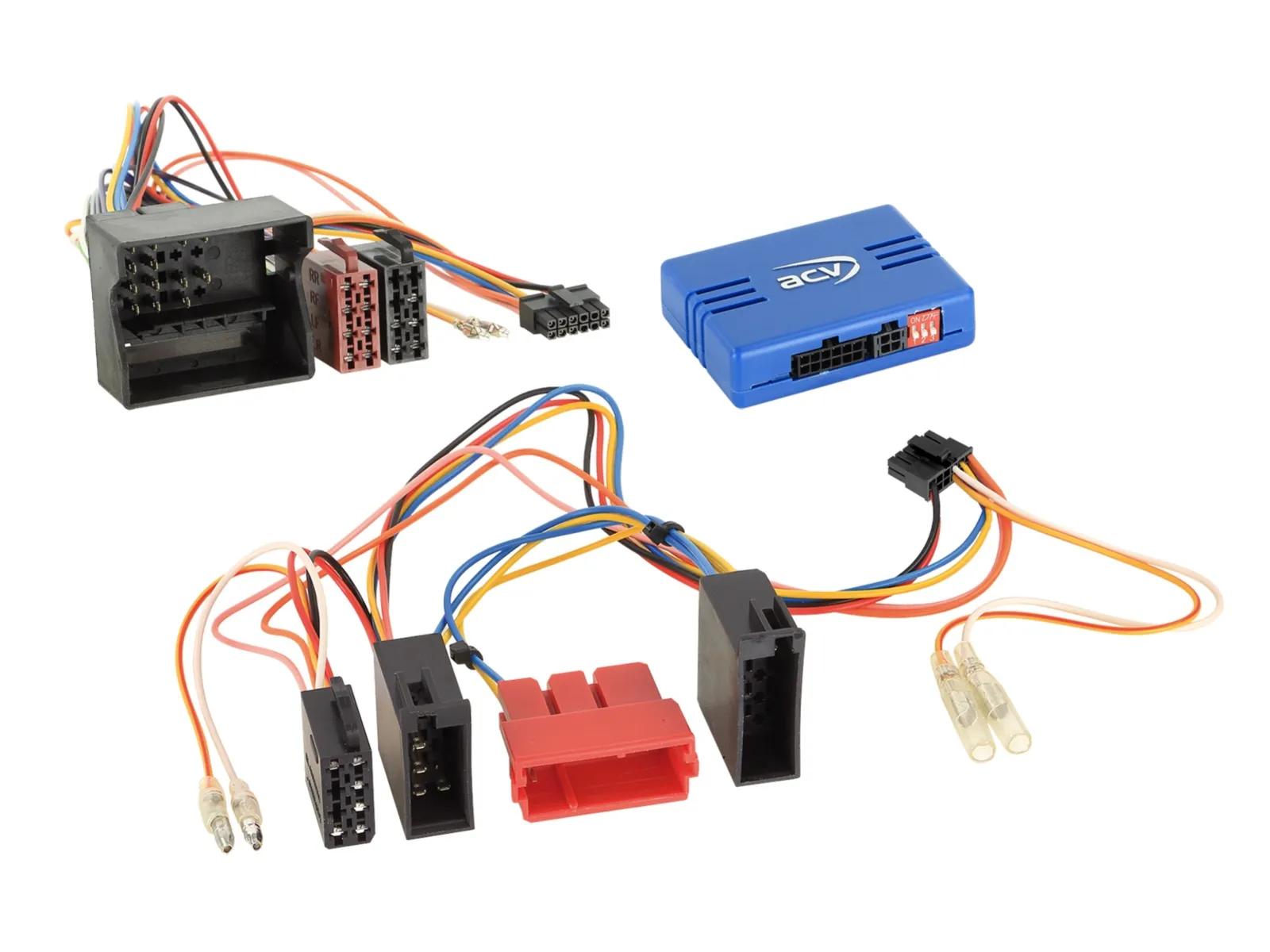

Lenkradfernbedienungsadapter Mercedes / Smart / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28
• Anschluss: ISO / 10 Pin ISO / Mini ISO Mercedes Stecker > Artikel: 42cx26
• Dipschalterstellung für Nachrüstgerät prüfen
• Fahrzeuge Mercedes mit Audio 5 / Audio 10 1-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 30 APS 1-DIN OEM Navigation
• Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
• Fahrzeuge Mercedes mit Audio 50 APS Comand NTG 2 / NTG 2.5 OEM Navigation****
• Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM Gerät
• Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN OEM Gerät
• Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung
• Fahrzeuge Mercedes Vito (W447) mit Audio 10 / Audio 15 OEM Gerät
• Fahrzeuge Mercedes Vito (W447) mit Audio 30 / Audio 40 OEM Navigation
• Fahrzeuge VW Crafter mit RCD 2001 1-DIN OEM Gerät
• Fahrzeuge VW Crafter mit RCD 3002 OEM Gerät
• Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
• Fahrzeuge Smart mit Comand OEM Navigation 40 Pin Quadlock
• Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen:
• Fehlanschluss beschädigt das Interface
• Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:
• braun-rot verdrillt: CAN high
• braun verdrillt: CAN low
• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik
• CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN
• OEM Geräte mit ISO Blockanschluss:
• ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02
• Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:
• Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50
• Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:
• Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
• Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1

Kompatibel mit allen Fahrzeugen aus LFB Interface:

• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
• LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1190-003

Fahrzeuge Mercedes / VW mit Radiovorbereitung > Anschluss und Belegung vor Installation durch messen mit OEM Gerät prüfen: Fehlanschluss beschädigt das Interface
Fahrzeuge mit abweichendem Komfort-Innenraum CAN Bus Anschluss:

• braun-rot verdrillt: CAN high
• braun verdrillt: CAN low
• CAN Bus an CAN Bus Verteiler Schwellerleiste
• CAN Bus an Klimatronik
• CAN Bus in 18 Pin AMP Stecker: Pin 9 CAN high / Pin 8 CAN low / nicht Robert-Bosch CAN

OEM Geräte mit ISO Blockanschluss:
ISO Verlängerung Lautsprecher 10cm > Artikel: 1322-02

Fahrzeuge mit 10 Pin ISO / ISO Lautsprecherstecker OEM Soundsystem ohne D2B OEM Soundsystem:

• Aktivsystemadapter verschiedene Fahrzeuge ISO>ISO > Artikel: 13-1190-50

Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:

• Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
• Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1

Kompatibel mit allen Fahrzeugen aus LFB Interface:

• LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
• LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1190-003

Für folgende Fahrzeuge geeignet:

Mercedes

• Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
• Mercedes A–Klasse (C169/W169) 06/2008 – 06/2012
• Mercedes B-Klasse (T245) 07/2005 – 04/2008
• Mercedes B-Klasse (T245) 04/2008 – 09/2011
• Mercedes C-Klasse (W203) 03/2000 – 01/2005
• Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
• Mercedes C-Klasse (C204/S204/W204) 08/2007 – 01/2011**
• Mercedes C-Klasse (C204/S204/W204) 03/2011 – 10/2015**
• Mercedes Citan 420 (W420) 10/2021 – 2024
• Mercedes CLC-Klasse (CL203) 06/2008 – 02/2011
• Mercedes CLK-Klasse (C208) 07/1999 – 03/2003
• Mercedes CLK-Klasse (C209) 03/2002 – 05/2005
• Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
• Mercedes CLS-Klasse (C219) 04/2008 – 09/2010
• Mercedes E-Klasse (W210) 06/1999 – 12/2002
• Mercedes E-Klasse (S211/W211) 03/2008 – 01/2009
• Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 – 03/2013**
• Mercedes G-Klasse (W463) 04/2007 – 06/2008
• Mercedes G-Klasse (W164) 09/2008 – 06/2012
• Mercedes GL-Klasse (X164) 09/2006 – 05/2009
• Mercedes GL-Klasse (X164) 05/2009 – 07/2012
• Mercedes M-Klasse (W164) 07/2005 – 04/2008
• Mercedes M-Klasse (W164) 10/2008 – 07/2011
• Mercedes ML (W164) 07/2005 – 04/2008
• Mercedes ML (W164) 10/2008 – 07/2011
• Mercedes R-Klasse (W251) 09/2005 – 05/2007
• Mercedes R-Klasse (W251) 05/2007 – 05/2010
• Mercedes SL-Klasse (R230) 08/2001 – 02/2006
• Mercedes SLK-Klasse (R171) 04/2008 – 03/2011
• Mercedes SLR (C199) 13/2003 – 12/2009
• Mercedes Sprinter (W906) 04/2006 – 08/2013
• Mercedes Sprinter (W906) 08/2013 – 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 – 12/2020*/***
• Mercedes Sprinter (W907/W910) 11/2019 – 2024*/***
• Mercedes Vito/Viano (W639) 04/2006 – 08/2010
• Mercedes Vito/Viano (W639) 09/2010 – 03/2014
• Mercedes Vito (W447) 10/2014 – 02/2019*/**/***
• Mercedes Vito (W447) 05/2019 – 2024*/**/***

Smart

• Smart For Four (W454) 01/2004 – 04/2007

VW

• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016**

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rosa: +12V Zündung Klemme 15 1,5A max.
• orange: +12V Beleuchtung Klemme 58 0,1A max.
• weiß: +12V Rückfahrssignal 1,5A max.
• gelb/grün gelb/rot: Geschwindigkeitssignal
• Lenkradfernbedienung

*Fahrzeuge mit E-Call > Artikel: 1424-27-0
**Fahrzeuge mit +12V Dauerstrom Abschaltfunktion  > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
***Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt
***Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich
****Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 10 / Audio 20 OEM Gerät codieren wenn möglich
