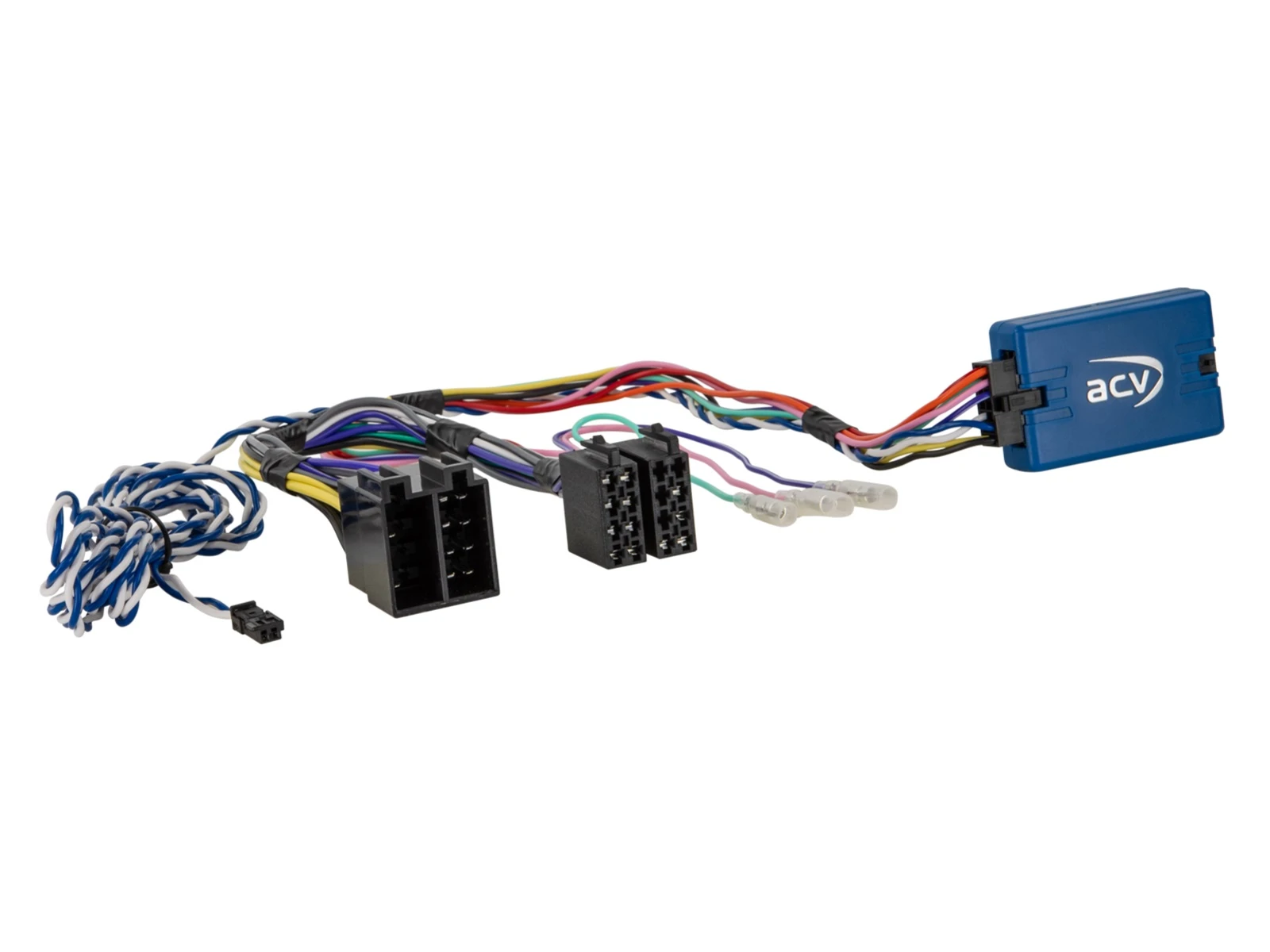

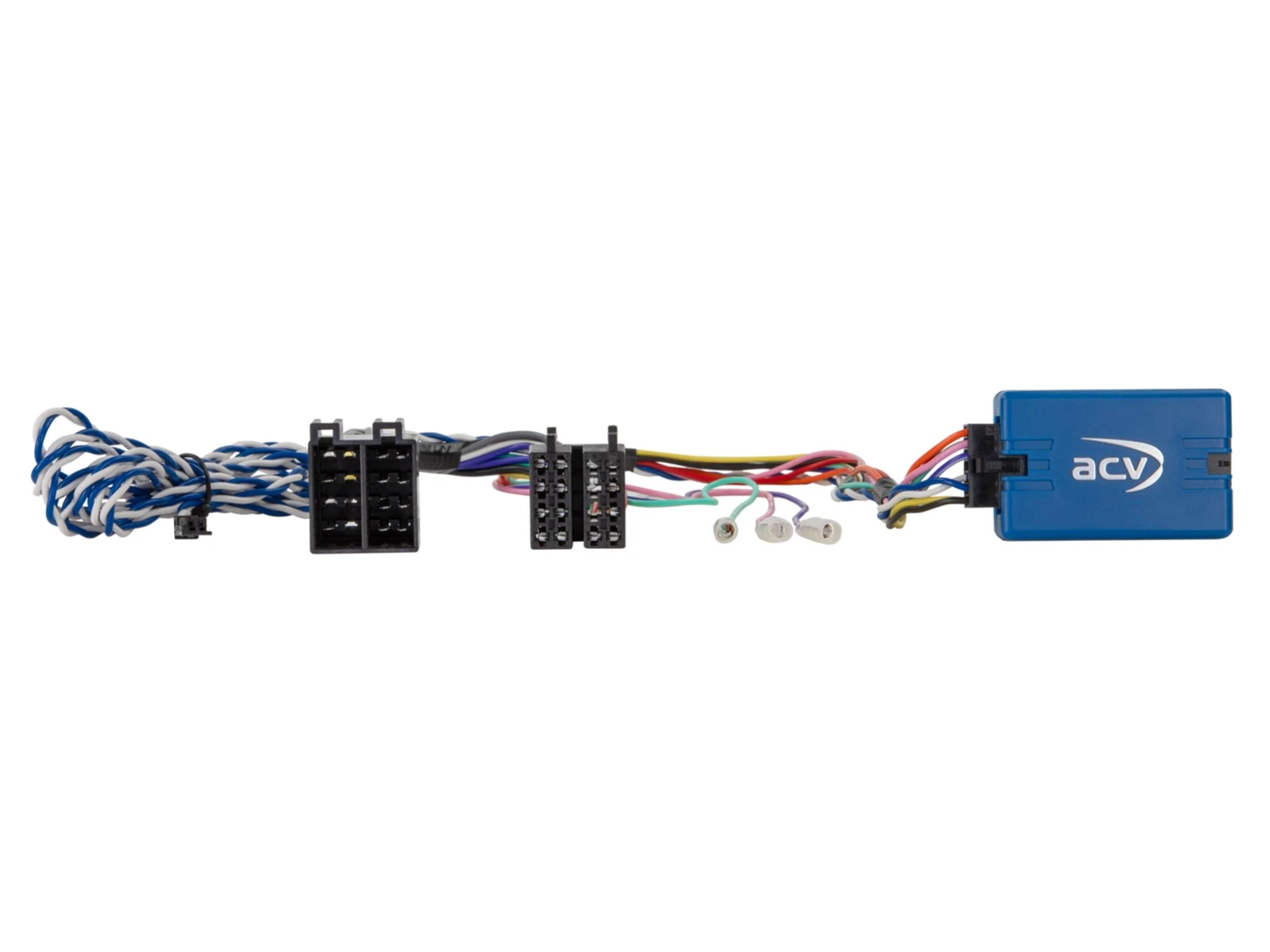

Lenkradfernbedienungsadapter Mercedes

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

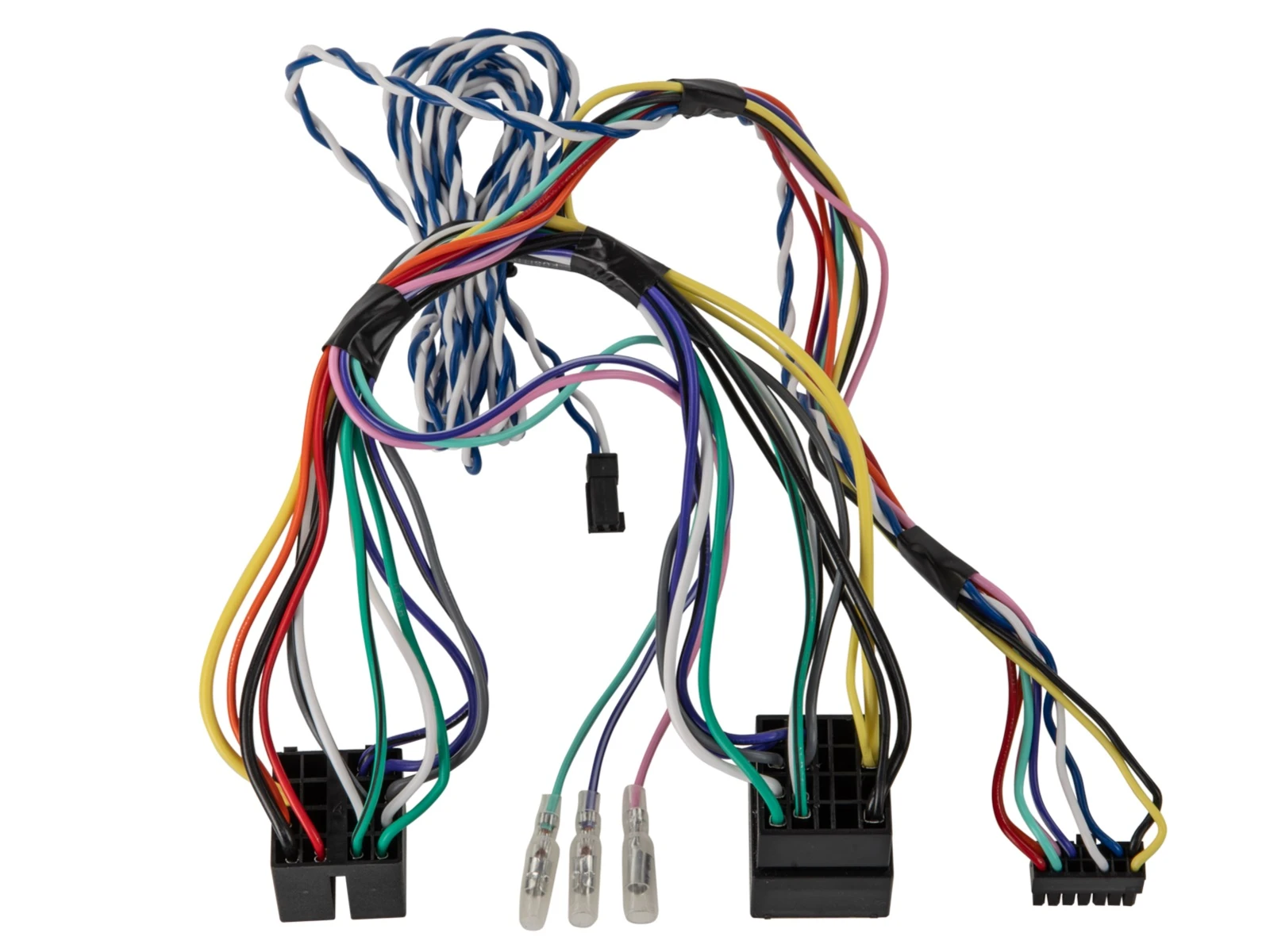

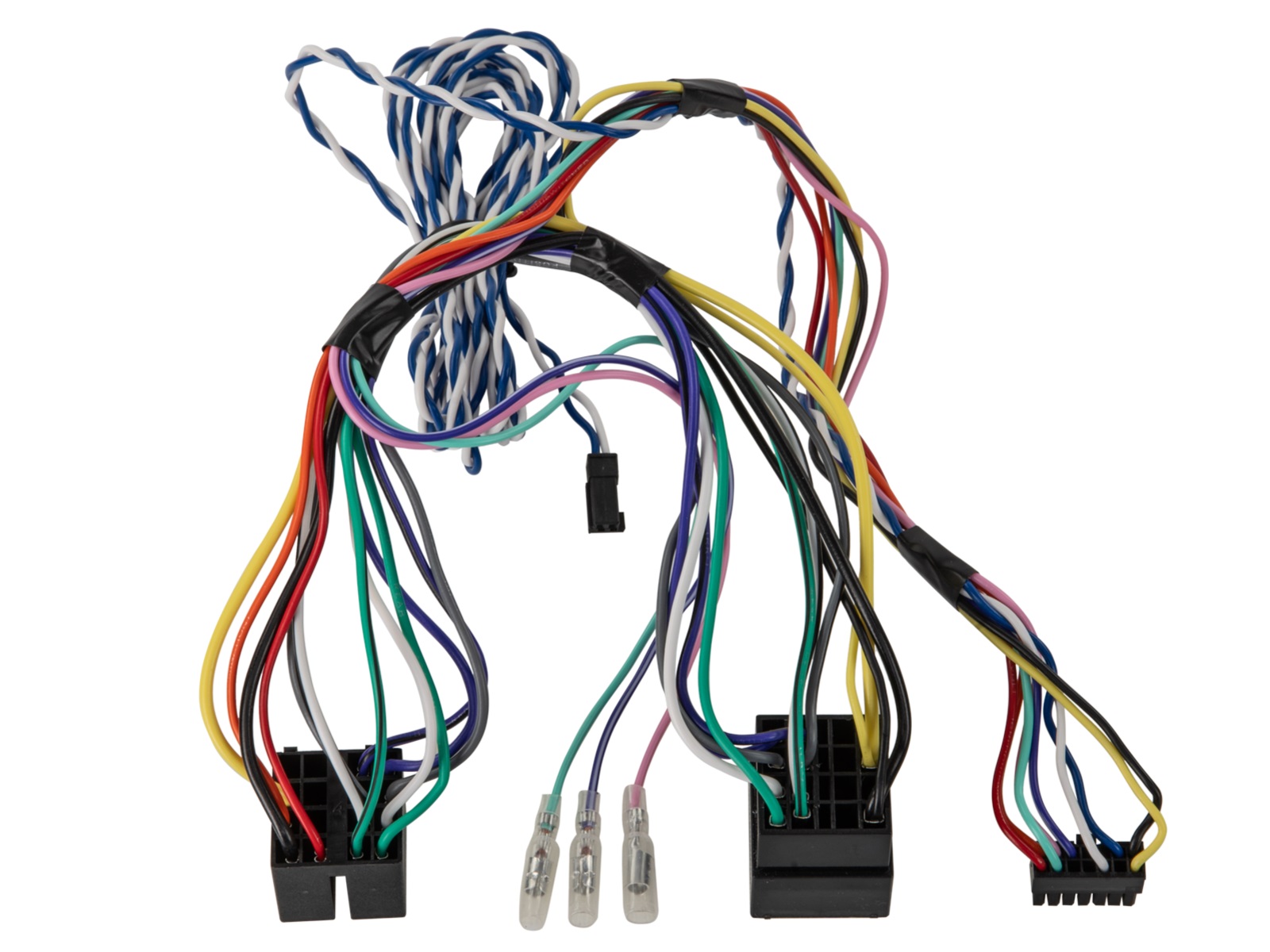

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:
CAN Bus
Anschluss: ISO
Anschluss: 2 Pin CAN Bus Verteilerstecker > Innenraum-CAN Bus Verteiler

Fahrzeuge mit Radiovorbereitung
Fahrzeuge mit Radiocodierung

Fahrzeuge ohne Radiocodierung > Fahrzeugcodierung auf Audio 20 OEM Gerät erforderlich

CAN Bus Anschluss:
Innenraum-CAN Bus Verteiler im Fußraum des Fahrzeugs
CAN Bus blau/CAN High <> weiß/CAN Low alternativ > Klimatronik verdrillt rot/braun CAN High <> brown CAN LOW

Rückfahrsignal nicht immer unterstützt:
Rückfahrsignal Fahrerseite +12V weiß/blau alternativ

Fahrzeuge mit OEM Gerät und ISO Anschluss:
LFB Mercedes/Smart/VW diverse Fahrzeuge ISO > Artikel 42smc002

Für folgende Fahrzeuge geeignet:

Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 – 06/2012
Mercedes B-Klasse (T245) 07/2005 –04/2008
Mercedes B-Klasse (T245) 04/2008 – 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
Mercedes Sprinter (W906) 04/2006 – 08/2013
Mercedes Sprinter (W906) 08/2013 – 05/2018
Mercedes Vito/Viano (W639) 04/2006 – 08/2010
Mercedes Vito/Viano (W639) 09/2010 – 03/2014

VW
VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückwärtssignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Gesamtausgänge: 100 mA max.

Strombedarf größer 100 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Anschlusskabel für folgende Radiohersteller:

LFB Kabel 42s/acv > Alpine Klinke: 42ctalpinelead
LFB Kabel 42s/acv > Parrot 4 Pin: 42ctasteroidlead
LFB Kabel 42s/acv > Bosch-Blaupunkt >2010 Mini ISO: 42ctblaupunktlead
LFB Kabel 42s/acv > Blaupunkt/China HU/Kenwood 3 Kabel: 42ctchinahulead
LFB Kabel 42s/acv > Clarion Klinke: 42ctclarionlead
LFB Kabel 42s/acv > Garmin Vieo“ RV52 Stereo Dock 3 Kabel: 42ctgarminlead
LFB Kabel 42s/acv > JVC 1 Kabel/Klinke: 42ctjvclead
LFB Kabel 42s/acv > Kenwood 1 Kabel: 42ctkenwoodlead
LFB Kabel 42s/acv > Multilead diverse Geräte: 42ctmultilead
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead3
LFB Kabel 42s/acv > Multilead diverse Geräte/Pioneer 2022>: 42ctmultilead5
LFB Kabel 42s/acv > Panasonic 1 Kabel: 42ctpanasoniclead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Pioneer Klinke: 42ctpioneerlead
LFB Kabel 42s/acv > Pioneer AVH/DMH/SPH 2022> Klinke lose: 42ctpioneerlead2
LFB Kabel 42s/acv > Geräte mit LFB-Anlernfunktion: 42ctsmartlead
LFB Kabel 42s/acv > Blaupunkt/Kenwood/Sony Klinke: 42ctsonylead
LFB Kabel 42s/acv > XZent/Zenec 1 Kabel: 42ctzeneclead
