LFB Nissan Fahrzeuge 20Pin/24Pin Multilead USB/AUX lose

LFB Nissan Fahrzeuge 20Pin/24Pin Multilead USB/AUX lose

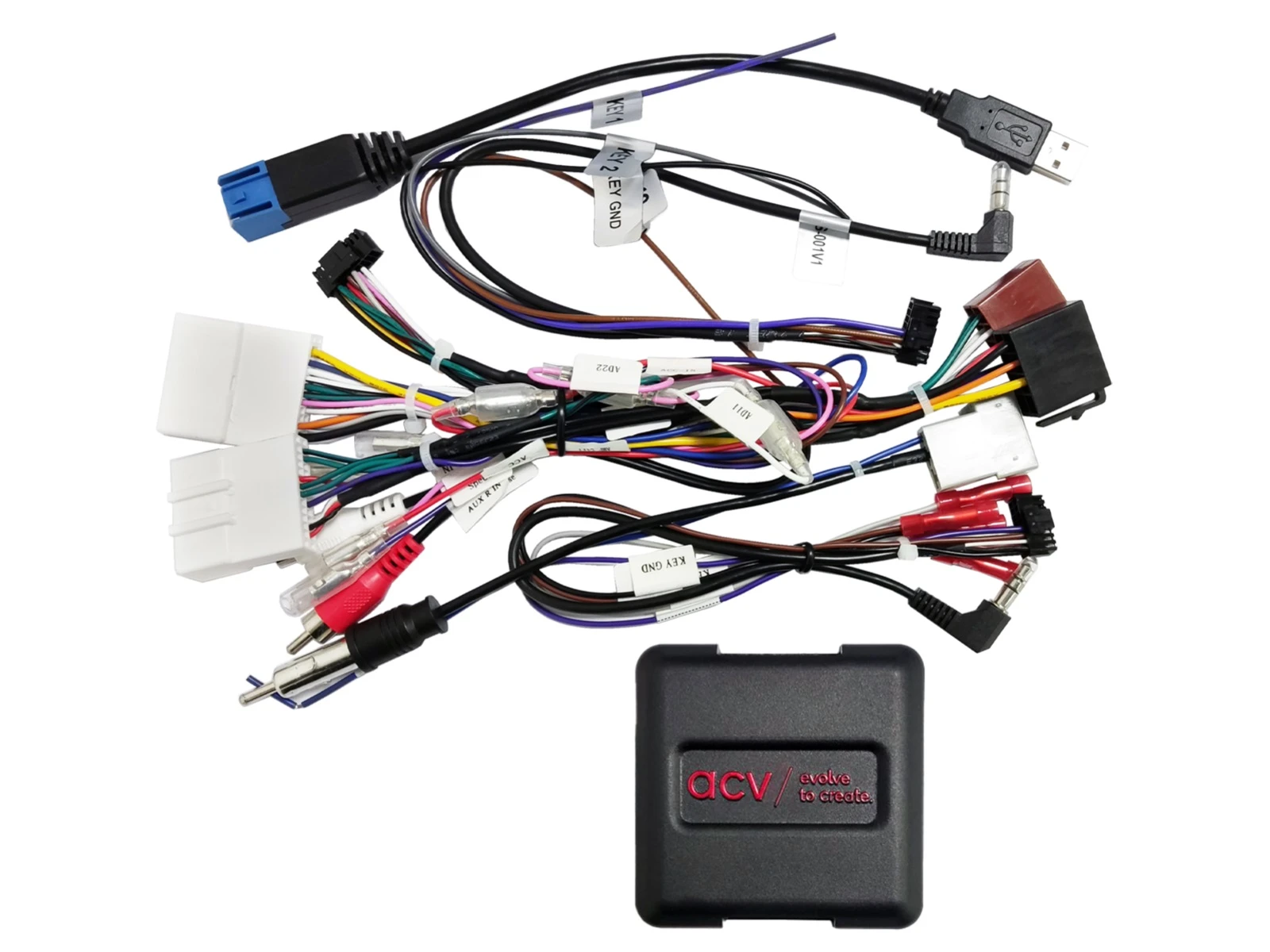

Lenkradfernbedienungsadapter Nissan

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 20 Pin / 24 Pin Nissan Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• ANschluss: OEM Antenne > DIN(m)
• Anschluss: OEM AUX > Cinch(m) rot/weiß
• Anschluss: OEM USB > USB-A
• blau: +12V Antennenremote
• Fahrzeuge ohne 360° OEM Kamerasystem

OEM AUX:

• vor Installation auf richtige Belegung durch Messen mit OEM Gerät durch messen prüfern
• Datum/Uhrzeit Einstellungen unterstützt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Nissan

• Nissan Micra (K14) 03/2017 – 08/2019*
• Nissan Pulsar (C13) 10/2014 – 06/2018
• Nissan Qashqai (J11) 03/2014 – 07/2017**
• Nissan Titan (H61) 2015 – 2019

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Lenkradfernbedienung
• Datum/Uhrzeit Einstellungen unterstützt
• *Fahrzeuge ohne OEM PDC / OEM Rückfahrkamera
• **Fahrzeuge mit Modellausstattung Acenta

Dokumente

100911_Bedienungsanleitung.pdf
