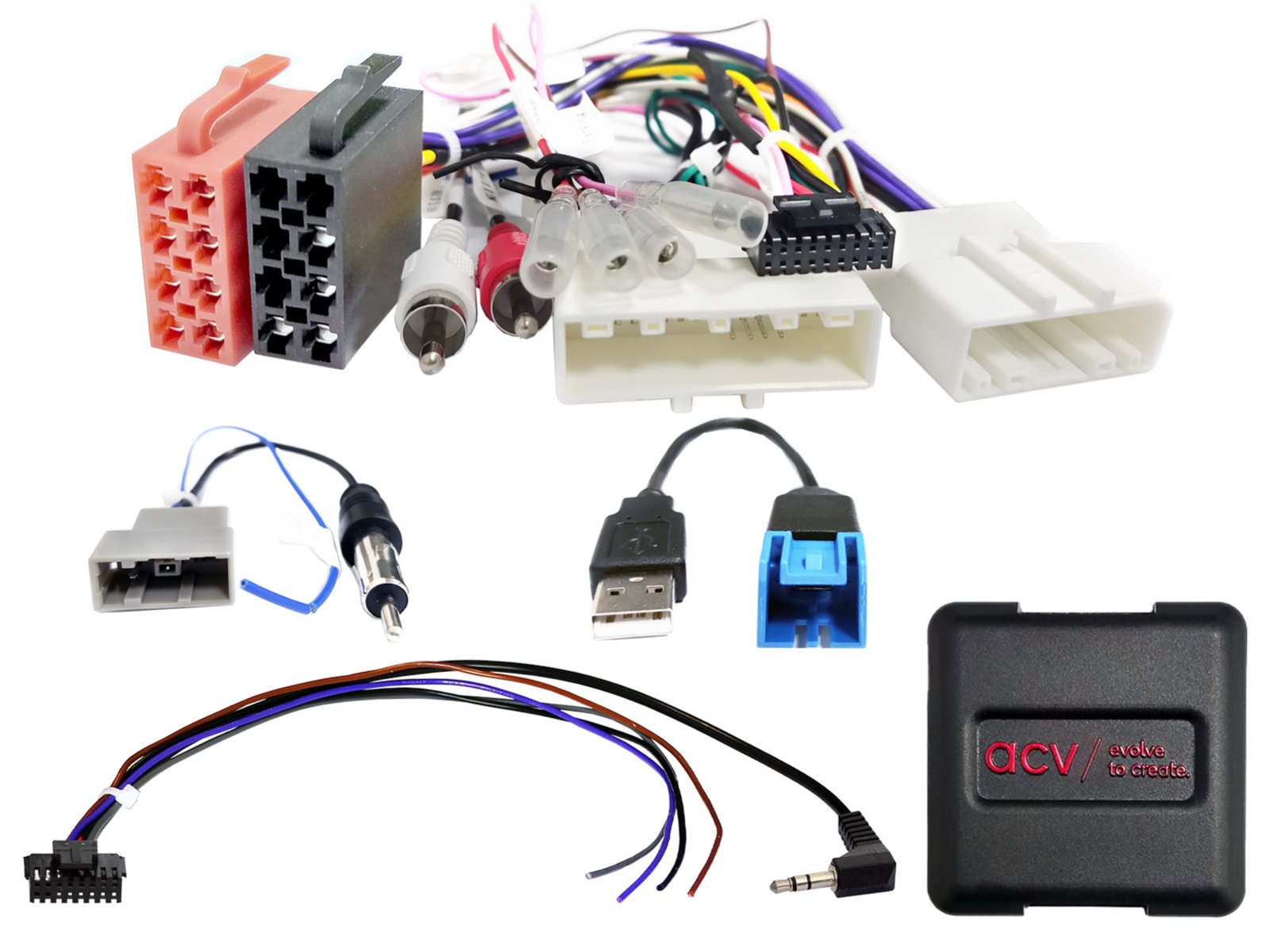

LFB Nissan Pulsar / Qashqai / X-Trail 20Pin / 32Pin Multilead

LFB Nissan Pulsar / Qashqai / X-Trail 20Pin / 32Pin Multilead

Lenkradfernbedienungsadapter Nissan

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.

Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.

Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

CAN BusAnschluss: 20 Pin / 32 Pin Nissan Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne GT13(f) > DIN(m)
Anschluss: OEM AUX > Cinch(m) rot/weiß
Anschluss: OEM USB > USB-A

blau: +12V Antennenremote
rot: +12V Zündungsstrom Klemme 15 analog > wenn CAN Bus nicht unterstützt

Fahrzeuge mit Modellausstattung Visia

Fahrzeuge ohne OEM Navigation
Fahrzeuge ohne 360° OEM Kamerasystem

Datum/Uhrzeit Einstellungen unterstützt:
Einstellungen > Multifunktionsdisplay AUX (siehe BDA)

OEM AUX: vor Installation auf richtige Belegung durch Messen prüfen

Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Nissan Pulsar (C13) 10/2014 – 06/2018
Nissan Qashqai (J11) 03/2014 – 07/2017*
Nissan X-Trail (T32) 07/2014 – 07/2017*

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal

Belastbarkeit Ausgänge: 250 mA max.

Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.

Lenkradfernbedienung

Datum/Uhrzeit Einstellungen unterstützt

*Fahrzeuge mit 360° OEM Kamerasystem Artikel in Vorbereitung:
LFB Nissan Qashqai/Rogue/X-Trail 20Pin/32Pin Kamera > Artikel: 42xns025

Dokumente

100838_Bedienungsanleitung.pdf
