LFB Peugeot Boxer /Fiat Ducato/ Citroen Jumper 2015-

LFB Peugeot Boxer /Fiat Ducato/ Citroen Jumper 2015->

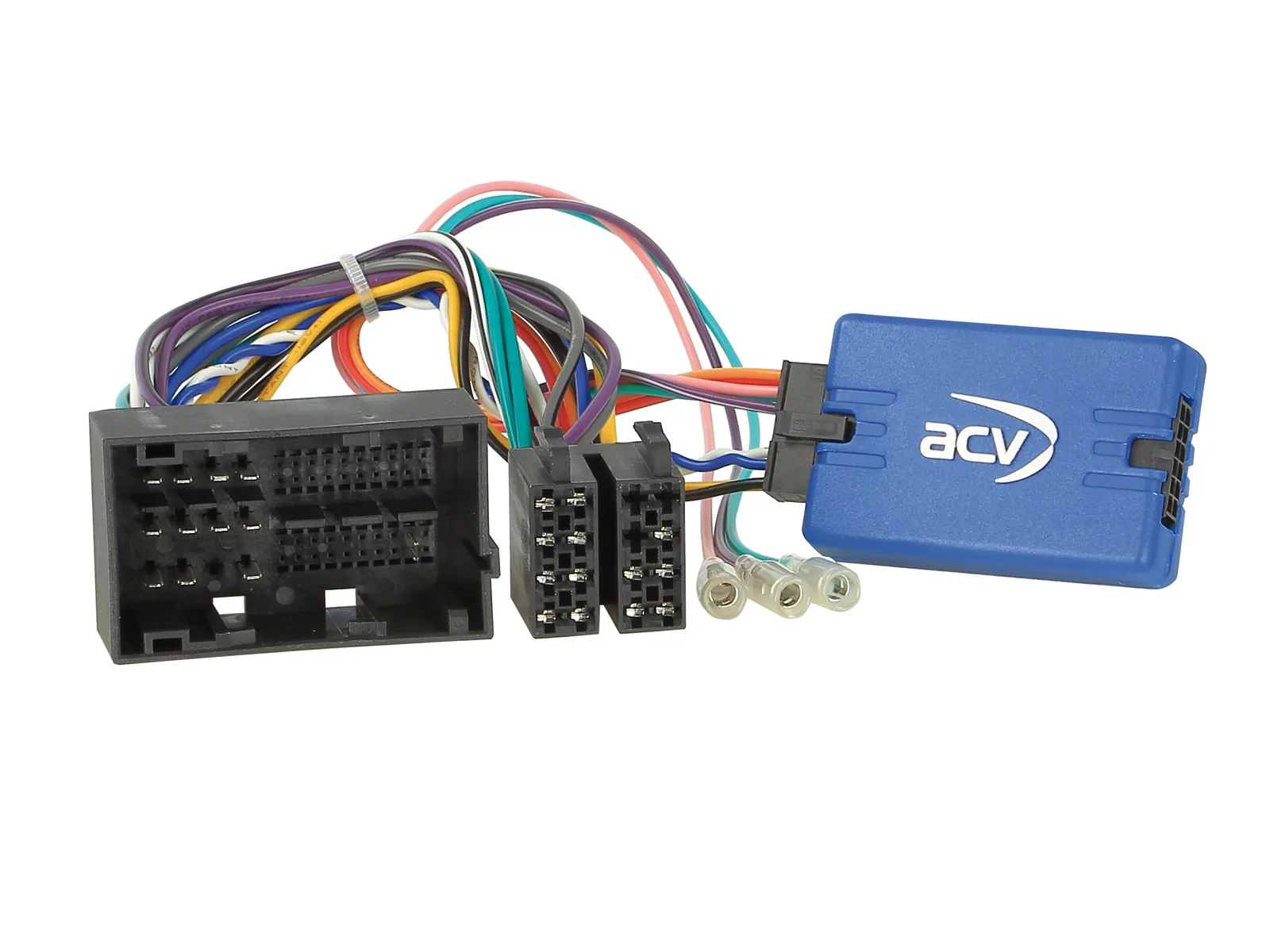

Lenkradfernbedienungsadapter Citroen / Peugeot

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.

Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

Für folgende Fahrzeuge geeignet:

Citroen

• Citroen Jumper (250) 05/2014 – 2023
• Citroen Relay (250) 05/2014 – 2023

Peugeot

• Peugeot Boxer (Y) 05/2014 – 2023

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal

Hinweis:

• CAN Bus

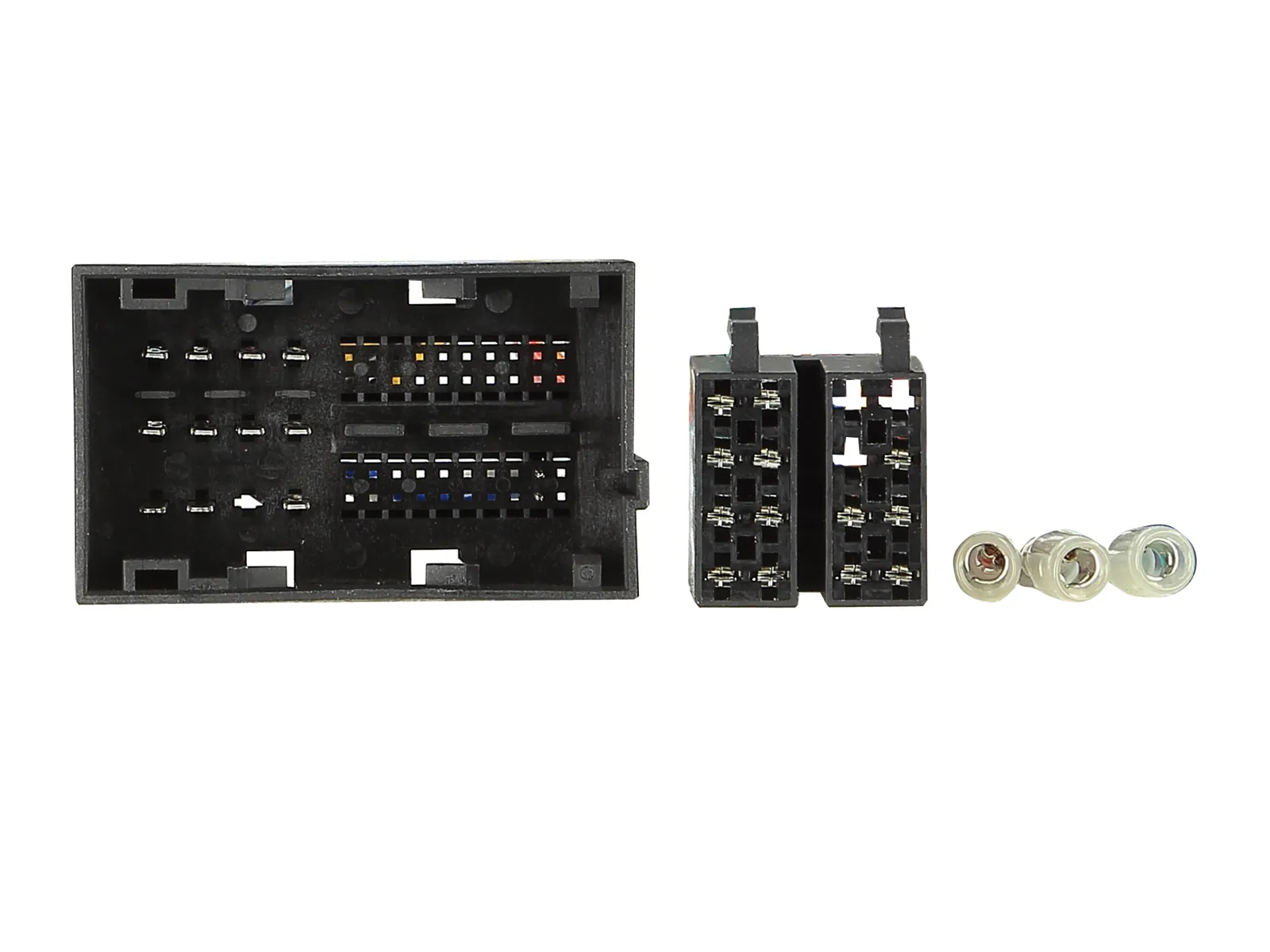

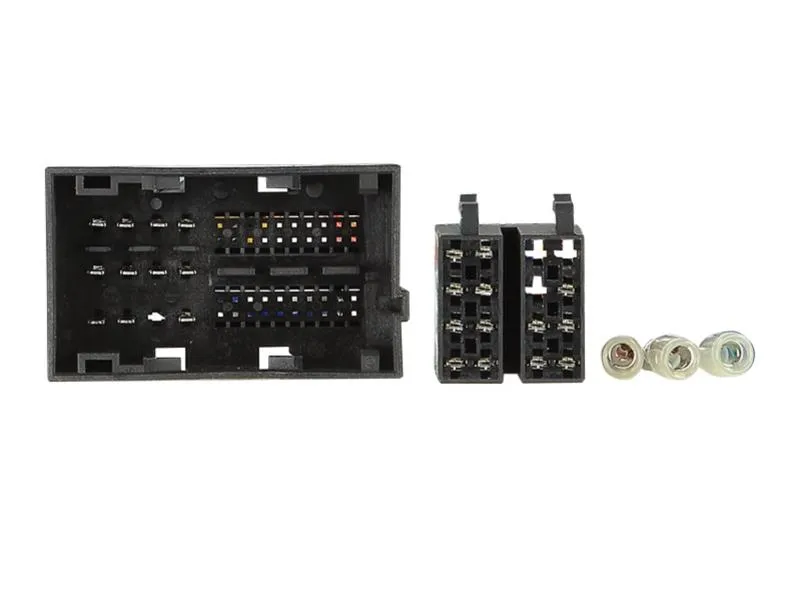

• Anschluss: 52 Pin Fiat Stecker
• Fahrzeuge mit Continental 250VP1 / 250VP2 OEM Gerät
• Fahrzeuge mit Daiichi OEM Gerät*

Fahrzeuge mit Fehleranzeige Tageskilometerzähler nach Installation > Dipschalterstellung unter der Platine:

Dipschalterstellung spannungsfrei anpassen

• Dipschalter 1 on / Dipschalter 2 off / Dipschalter 3 on oder off
• Dipschalter 1 off / Dipschalter 2 on / Dipschalter 3 on oder off
• Dipschalter 1 on > 250VP1 OEM HU
• Dipschalter 2 on > 250VP2 OEM HU
• Dipschalter 3 on > Blue&Me OEM Funktion
• Dipschalter 4 on > Pioneer
• Dipschalter 1 off / Dipschalter 2 off / Dipschalter 3 on > Daiichi OEM Gerät

Nach Umstellung > CAN Bus-Ruhe herstellen

Fahrzeuge mit anhaltener Fehleranzeige und anderem Softwarepaket nicht kompatibel

Bordcomputer Fahrzeugeinstellungen nicht unterstützt**
Fernlichtassistent nicht unterstützt
Fahrassistenssysteme nicht unterstützt
Datum/Uhrzeiteinstellung nicht unterstützt**

Fahrzeuge mit OEM Rückfahrkamera Belegung OEM Stecker:

• rot: Pin 31 Video+
• weiß: Pin 32 Video –
• schwarz: Pin 33 Schirmung

Dokumente

93217_Montageanleitung.pdf
