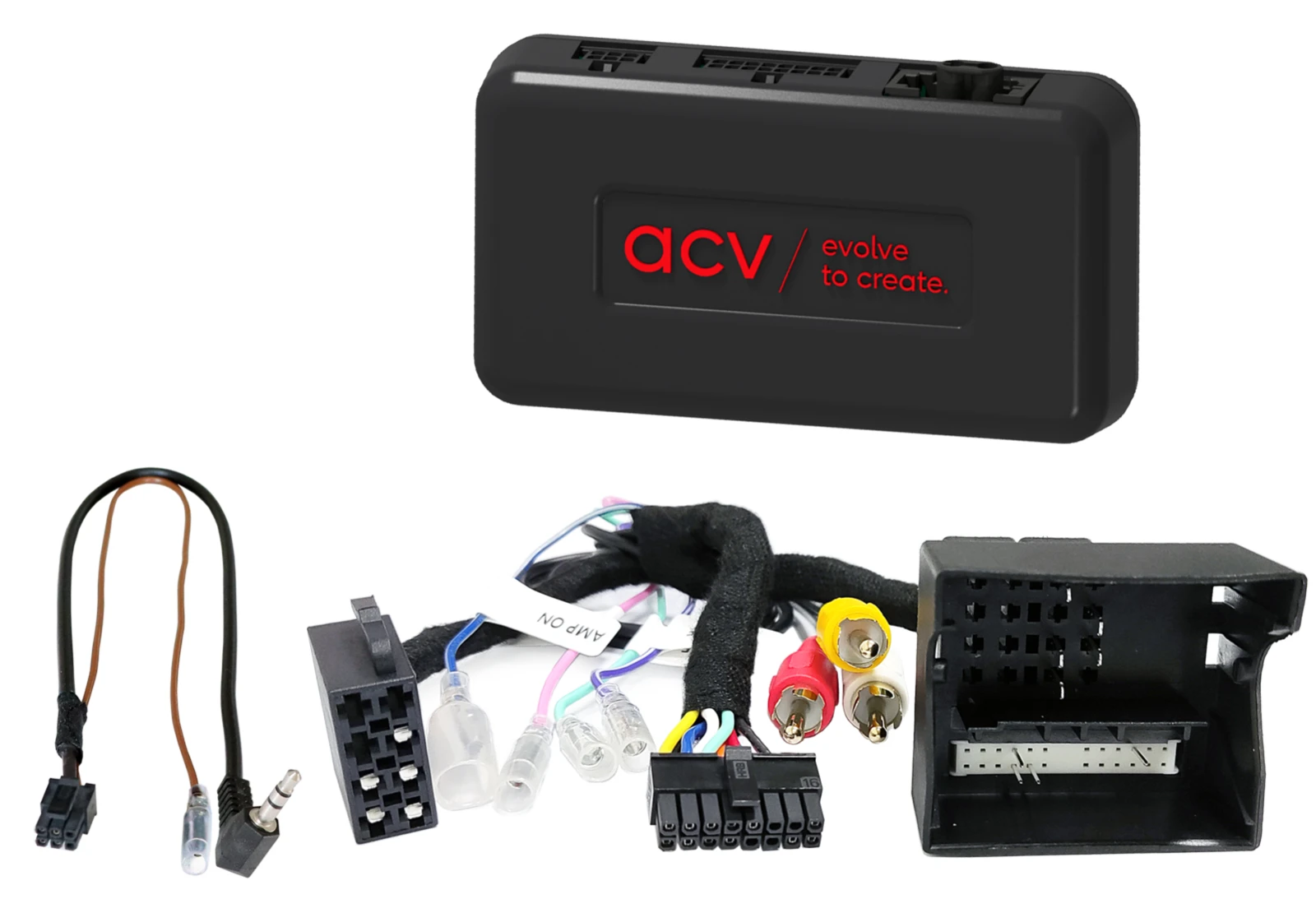

LFB Porsche diverse Fahrzeuge 40 Pin Quadlock Amp MOST

LFB Porsche diverse Fahrzeuge 40 Pin Quadlock Amp MOST

Lenkradfernbedienungsadapter Porsche

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock Porsche Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Anschluss: OEM MOST Soundsystem > Cinch(m) rot/weiß
• Anschluss: OEM USB HSD LVDS > USB-A
• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb
• Fahrzeuge mit PCM 3.1 OEM Gerät
• Fahrzeuge mit MOST OEM Soundsystem
• Fahrzeuge ohne 360° OEM Kamerasystem
• Fahrzeuge ohne Burmester 3D High End Surround OEM Soundsystem
• Fahrzeugeinstellungen nicht unterstützt
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
• Cinch(m) > Front-Vorverstärkerausgang Nachrüstradio
• Faderfunktion nicht unterstützt

Für folgende Fahrzeuge geeignet

Porsche

• Porsche 911 (991) 12/2011 – 01/2017
• Porsche Cayenne (92A/958) 05/2010 – 12/2017
• Porsche Macan (95B) 04/2014 – 08/2018
• Porsche Panamera (970) 09/2009 – 07/2016

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
• Lenkradfernbedienung
• OEM Soundsystem MOST> Faderfunktion nicht unterstützt
